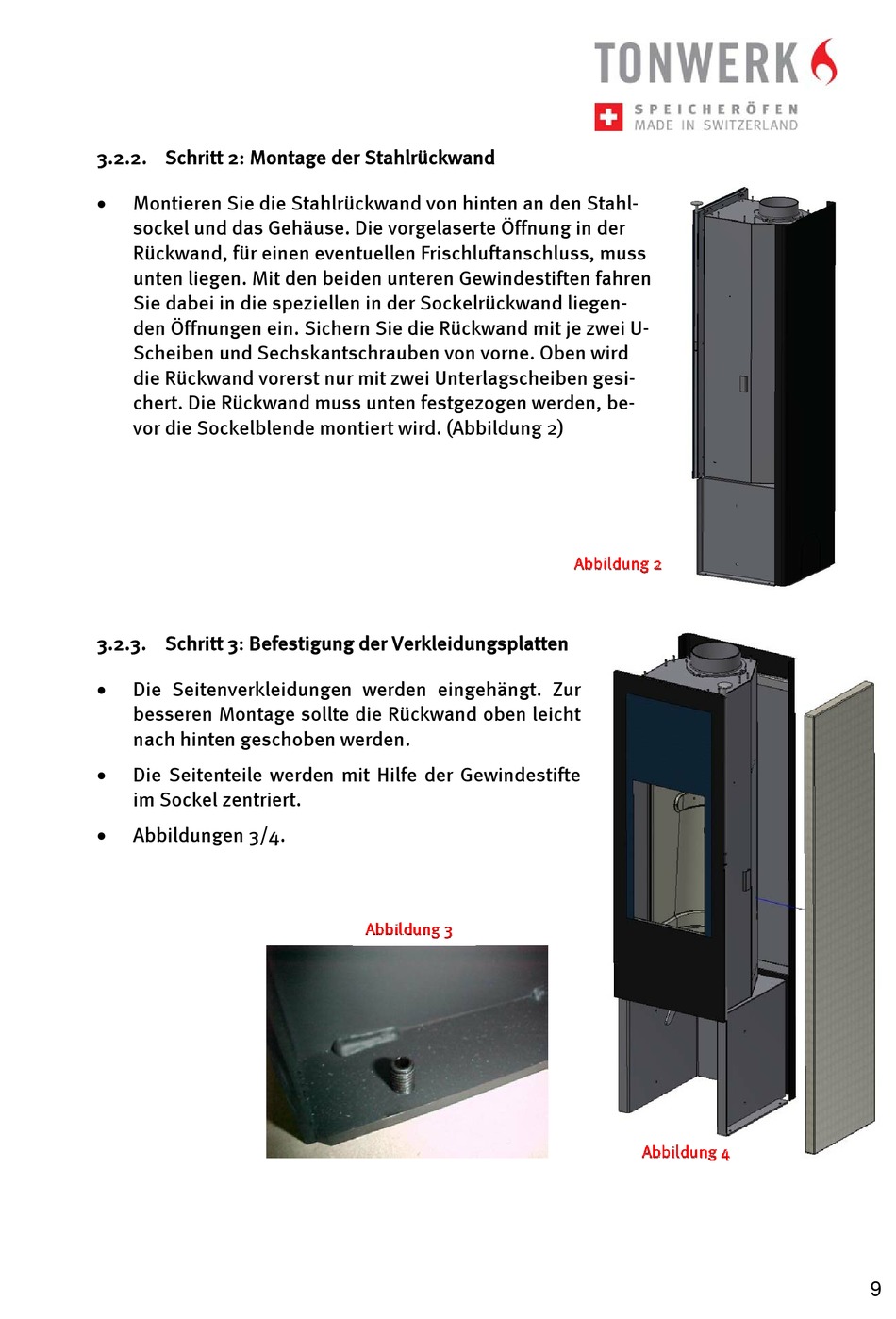

3.2.2. Schritt 2: Montage der Stahlrückwand

Montieren Sie die Stahlrückwand von hinten an den Stahl-
sockel und das Gehäuse. Die vorgelaserte Öffnung in der
Rückwand, für einen eventuellen Frischluftanschluss, muss
unten liegen. Mit den beiden unteren Gewindestiften fahren
Sie dabei in die speziellen in der Sockelrückwand liegen-
den Öffnungen ein. Sichern Sie die Rückwand mit je zwei U-
Scheiben und Sechskantschrauben von vorne. Oben wird
die Rückwand vorerst nur mit zwei Unterlagscheiben gesi-
chert. Die Rückwand muss unten festgezogen werden, be-
vor die Sockelblende montiert wird. (Abbildung 2)

3.2.3. Schritt 3: Befestigung der Verkleidungsplatten


Die Seitenverkleidungen werden eingehängt. Zur
besseren Montage sollte die Rückwand oben leicht
nach hinten geschoben werden.

Die Seitenteile werden mit Hilfe der Gewindestifte
im Sockel zentriert.

Abbildungen 3/4.
Abbildung 3
Abbildung 2
Abbildung 4
