Option Drehteller:

4.1.

Drehteller platzieren

Es ist wichtig dass der Drehteller plan eben mit der ganzen Fläche auf
dem Boden aufliegt. Der Drehteller muss flächig ausnivelliert werden.
Bei einem Ofen mit Drehteller ist dieser als erstes auf dem Boden zu Plat-
zieren. Der Drehteller muss immer in der Winkelhalbierenden Achse des
gewünschten Drehwinkel platziert werden
Bsp.
90° grad Drehwinkel, Winkelhalbierende = 45° grad

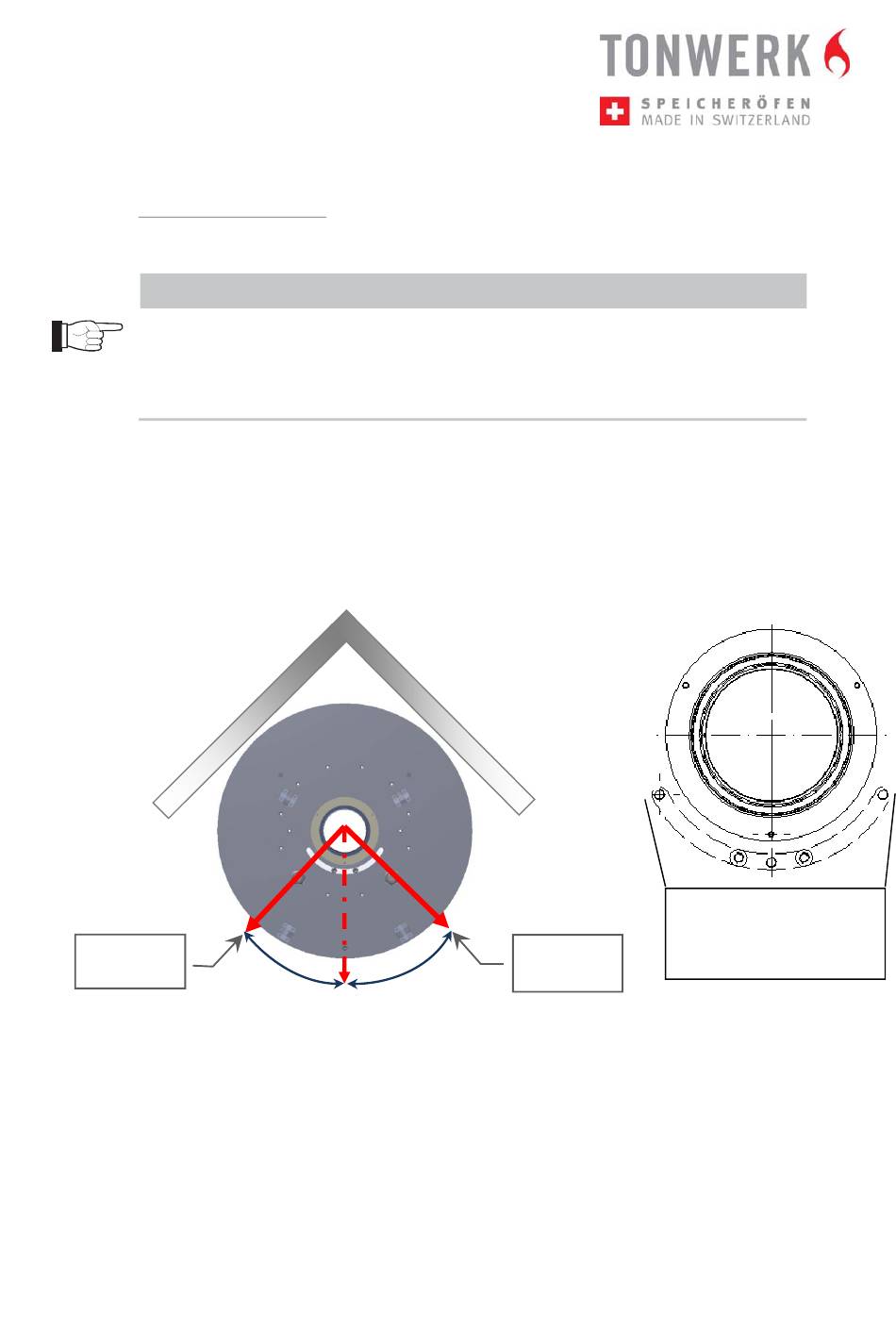

(1)
Ansicht
Ofenfront
1) Anschlag für Drehwinkel 45°grad pro Seite
(Gesamtdrehwinkel = 90° grad)
2) Anschlag für Drehwinkel 60°grad pro Seite
(Gesamtdrehwinkel = 120° grad)
Hinweis
Ansicht
Ofenfront
Der Drehwinkel wird
begrenzt durch einen
Schlitz mit 120°grad
