2.0-Aufbau des Signalkabels
Giotto 1200 verfügt über den Eingang DMX 512, der mit Standardverbindern des Typs XLR 5 Pin ausgestattet ist.
Für den Anschluß sind abgeschirmte Kabel zu verwenden, die den Spezifikationen EIA RS-485 entsprechen und folgende
Merkmale aufweisen müssen:
- 2 Leiter plus Abschirmung
- Impedanz 120 Ohm
- niedrige Kapazität
- Übertragungsgeschwindigkeit max. 250 Kbaud.
Anschluß des Kabels:
1
5
4
2
3
ACHTUNG: Der Abschirmungsteil des Kabels (Schlauch) darf keinesfalls geerdet werden, da dies zu
Störungen der Einheiten und der Steuereinrichtungen führt

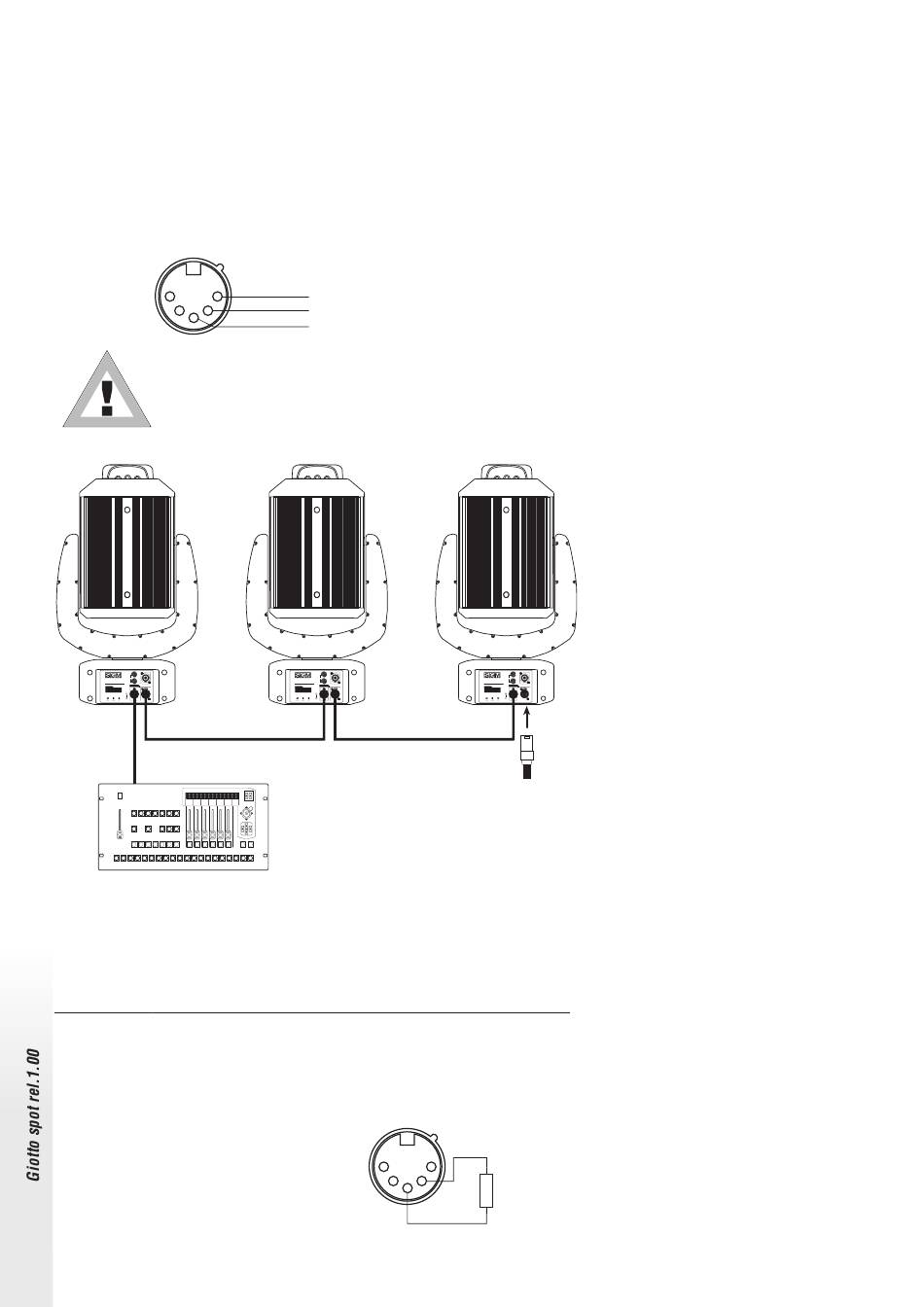

Beispiel für den Anschluß der DMX-Leitung
main power
fuses
Giotto
1200
m o v i n g h e a d w a s h l u m i n a i r e
in/out dmx
control
GIOTTO REL. 1.00
mic
enter
down
up
gain
DMX Leitung
DMX Steuereinrichtung
Pilot
D I M M R
C O L O R
G O B O S
S H U T T
R O T G B
F R O S T
2000
2000
0
0
0
0
0
u n i v e r s a l d m x c o n t r o l l e r
on/off
operations
utility
setup
copy
enter
play
extra
lamp
reset
100%
90
80
smpte
70
rec
60
programming keyboard
50
page
store
edit
levels
times
40
30
1 - 20
21 - 40
20
10
0
memory obj
grand master
memory
program
chase
psycho
preset
unit
step
multifunction keyboard
1 or 21
2 or 22
3 or 23
4 or 24
5 or 25
6 or 26
7 or 27
8 or 28
9 or 29
10 or 30 11 or 31 12 or 32 13 or 33 14 or 34 15 or 35 16 or 36 17 or 37 18 or 38 19 or 39 20 or 40
Um mögliche Betriebsstörungen zu vermeiden, sind unbedingt die nachstehenden Anweisungen zu befolgen:
Max. Kabellänge: 500 m
Höchstzahl der anschließbaren Geräte: 32 Einheiten
Leitungsverlauf: Es ist ein Verlauf parallel zur Leistungsleitung zu vermeiden.
Endverschluss: Widerstand 120 Ohm zwischen Pin 2 und 3 des letzten Gerätes.
2.1- Struktur des DMX-Endverschlusses
Der Endverschluß sorgt dafür, daß das Signal DMX 512 bei Erreichen des Leitungsendes längs des Kabels zurückreflek-
tiert wird, was unter bestimmten Umständen und Längen zur Überlagerung des Originalsignals und zum Löschen dessel-
ben führen kann. Der Endverschluß wird durch das Festschweißen eines Widerstands von 120 Ohm 1/4 W zwischen Pin
2 und 3 des Verbinders XLR 5 Pin Stecker realisiert (siehe Abbildung).
12
COMMON
siehe Abbildung; dabei ist zu beachten, daß die Abschirmung an Pin 1 ange-
DMX-
schlossen werden muß
DMX+
main power
fuses
Giotto
1200
m o v i n g h e a d w a s h l u m i n a i r e
in/out dmx
control
GIOTTO REL. 1.00
mic
enter
down
up
gain
-
0
0
-
0
pan
tilt
5
4
main power
fuses
Giotto
1200
m o v i n g h e a d w a s h l u m i n a i r e
in/out dmx
control
GIOTTO REL. 1.00
mic
enter
down
up
gain
DMX-Endverschluß
(am letzten ap)
1
2
3
120Ω
