1.5-Aufbau des Versorgungskabels
GEFÄHRDUNG! RISIKO EINES ELEKTROSCHLAGS
• Die für die Installation des Gerätes erforderlichen elektrischen Anschlüsse müssen von einem qualifizierten Elektriker
oder einer qualifizierten Person durchgeführt werden.
• Das Gerät muß geerdet werden. Das Nichtbeachten dieser Vorschrift führt zum sofortigen Verfall der Garantie.

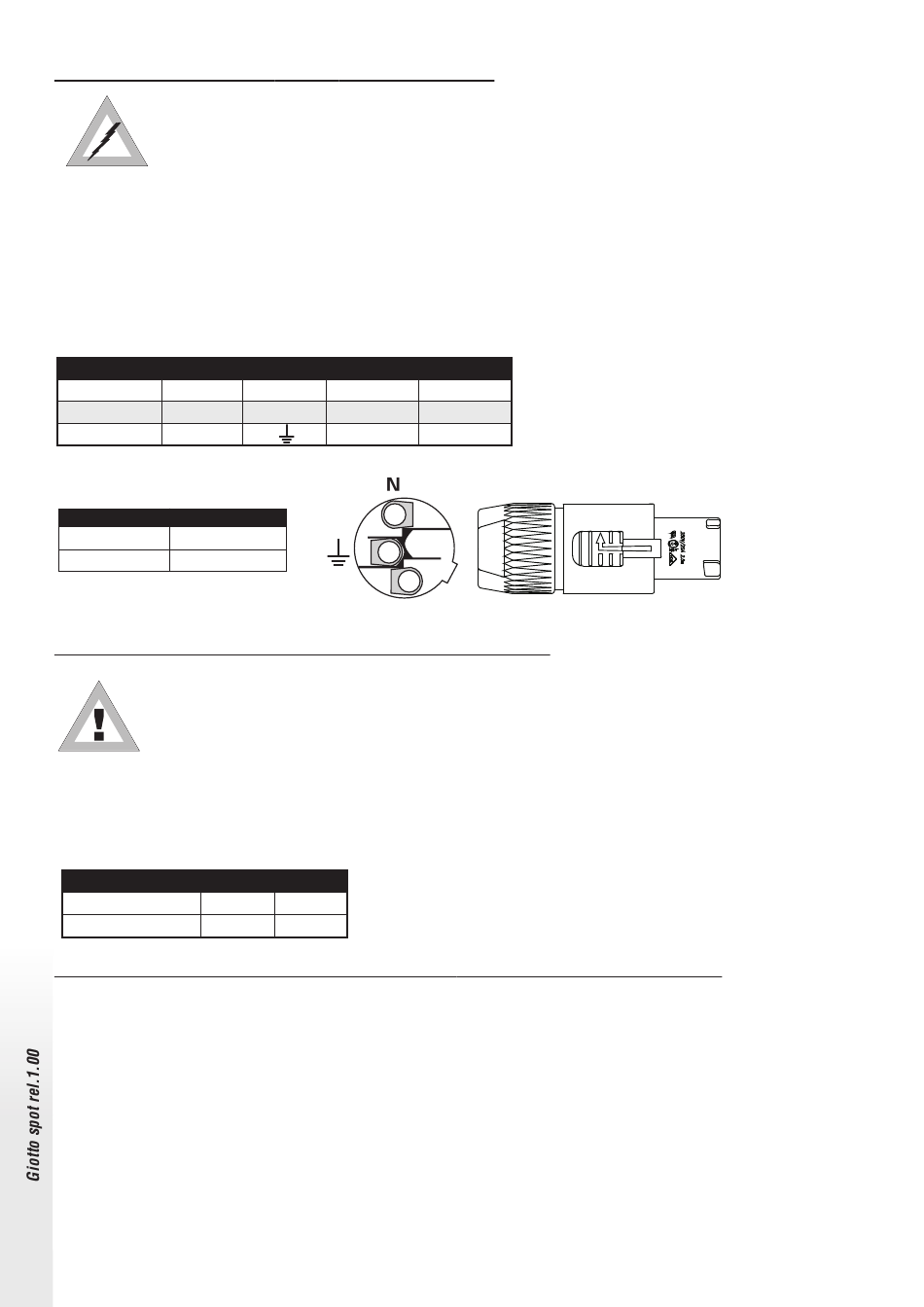

Zusammen mit dem Gerät Giotto wird ein Verbinder des Typs POWER-CON geliefert, der für den Anschluß des
Scheinwerfers an die Stromversorgung unbedingt erforderlich ist. Auf der nachstehenden Zeichnung wird der Anschluß
des Kabels an den Verbinder gezeigt. In der Tabelle werden die üblicherweise verwendeten Symbole zur Bezeichnung der
Anschlüsse erläutert.
Ziehen Sie im Zweifelsfall einen qualifizierten Elektriker zu Rate.
KABEL
PIN
Braun
Phase
Blae
Nulleiter
Gelb/Grün
Erde
Leiterquerschnitt
Speisung
Mindestquerschnitt
230 V
3x1,5
120 V
3x2,5
1.6 - Versorgung des Giotto Spot 1200
ACHTUNG!!
• Giotto darf nicht über einen Dimmerstromkreis versorgt werden, da andernfalls das elektronische Vorschaltgerät beschädigt
werden kann.
• Vor dem Anschluß des Gerätes ist sicherzustellen, daß die Daten des Typenschildes mit den Netzdaten übereinstimmen.
• Das Gerät ist an einen thermomagnetischen Stromkreis mit folgenden Merkmalen anzuschließen:
Thermomagnetischer Stromkreis
Speisung
230 V
16A
120 V
32A
1.7- Installation des Scheinwerfers auf der Struktur
Lesen Sie die folgenden Sicherheitsinformationen sorgfältig durch, bevor Sie mit der Installation des
Scheinwerfers beginnen:
• Das Gerät ist nicht für die Anwendung im Haushalt bestimmt.
• Das Gerät nicht in der Nähe von Wärmequellen installieren.
• Das Gerät an einem gut belüfteten Ort installieren.
• Die Lufteingänge und -ausgänge nicht behindern oder abdecken.
• Das Gerät nicht an folgenden Orten verwenden:
- An Orten, an denen es Erschütterungen oder Stößen ausgesetzt ist
- An übermäßig feuchten Orten
- An Orten mit einer Temperatur über 45°C oder unter 2°C
• Das Gerät vor übermäßiger Feuchtigkeit schützen (die optimalen Feuchtigkeitswerte liegen zwischen 35 und 80%).
• Vermeiden, dass entflammbare Flüssigkeiten, Wasser oder metallische Gegenstände in das Gerät gelangen.
• Entflammbare Materialien dürfen sich in einer Entfernung von nicht weniger 1,5 m vom Scheinwerfer befinden.
• Scheinwerfer mindestens 1,5 m von der zu beleuchtenden Fläche entfernt aufstellen.
• Scheinwerfer nicht am beweglichen Teil (Kopf) anheben.
10
TYPICAL
US
"L"
gelb/Kupfer
"N"
Silber
Grün
in
id
0,03A
0,03A
UK
Rot
Schwarz
Grün
L
