Brukerhåndbok
11. Slå AV apparatet, og stram skruene under plattformen slik at
armen holdes på plass i riktig stillling.
12. Juster arbeidsbordkabinettet og motorkabinettet igjen, og
skyv inn låsepinnen på arbeidsbordet. Skyv plattformen sakte
ned til låsepinnen på arbeidsbordet klikker på plass. Slå PÅ
apparatet, og kontroller at laserstrålen er oppstilt med hullet
i papiret. Gjenta trinn 8 til og med 11 hvis laserstrålen ikke er
oppstilt med hullet.
13. Fjern papiret fra arbeidsbordet. Fest de to etikettene som føl-
ger med, rett ovenfor serienummeretiketten på baksiden av
apparatet. Laserlyset skal opplyse tuppen på boret når det er
slått på.
VII. Tilbehør
PX102 100 middels stifter og hylser
PX116 100 lange stifter og hylser
PX117 100 korte stifter og hylser
PX114S 1000 lange stifter og hylser
PX112S 1000 middels stifter og hylser
PX115 1000 korte stifter og hylser
PX145 100 selv-artikulerende stifter og hylser
PX144 1000 selv-artikulerende stifter og hylser
PX145S 1000 selv-artikulerende hylser
PX146 3 fleksible former
PX147 1 fleksibel form – full bue
PX148 2 fleksible former – venstre og høyre kvadrant
PX200 Pindex System håndsag og blader
PX125 Laser Pindex modifikasjonssett (bare for Mark
II-modeller)
VIII. Reservedeler
PX119 3 hardmetallbor
PX120 1 rivaljern
PX124 10 pærer
PX201 12 reserveblader for håndsag, 0,18 mm
PX202 12 reserveblader for håndsag, 0,25 mm
PX301 100 reserveblader for håndsag, 0,18 mm
PX302 100 reserveblader for håndsag, 0,25mm
P38 12 Proxima
®
IX. Spesifikasjoner for apparatet
Krav til miljø og elektrisk anlegg
• Kun til innendørs bruk
• Transient over spenninger kategori II.
• Forurensningsgrad 2.
• Klasse 1 utstyr
• Fluktuasjoner i forsyningsspenningen skal ikke overskride
± 10% av nominell spenning
sagblader
Transport og lagringsforhold
• Temperatur –40°C til +70°C (-40°F til 158°F)
• Relativ luftfuktighet 10% til 100% inkludert kondensasjon
• Atmosfærisk trykk 500 hPa til 1060 hPa (7,25 psi til 15,4 psi)
Omgivelsesforhold for drift
• Temperatur 5°C til +40°C (41°F til 104°F)
• Relativ luftfuktighet 50% til 80%
Pindex Laser
Kat.nr. Nettovekt Spenning ± 10%
PX113L 8.25 lbs./ 115
3,7 kg 60 HZ
PXM113L 8.25 lbs./ 100
3,7 kg 50/60 HZ
P113LCE 8.25 lbs./ 220/230
3,7 kg 50/60 HZ
P113LUK 8.25 lbs./ 220/230
3,7 kg 50/60 HZ
• Atmosfærisk trykk 700 hPa til 1060 hPa (10,2 psi til 15,5 psi)
• Høyde ≤ 2000m

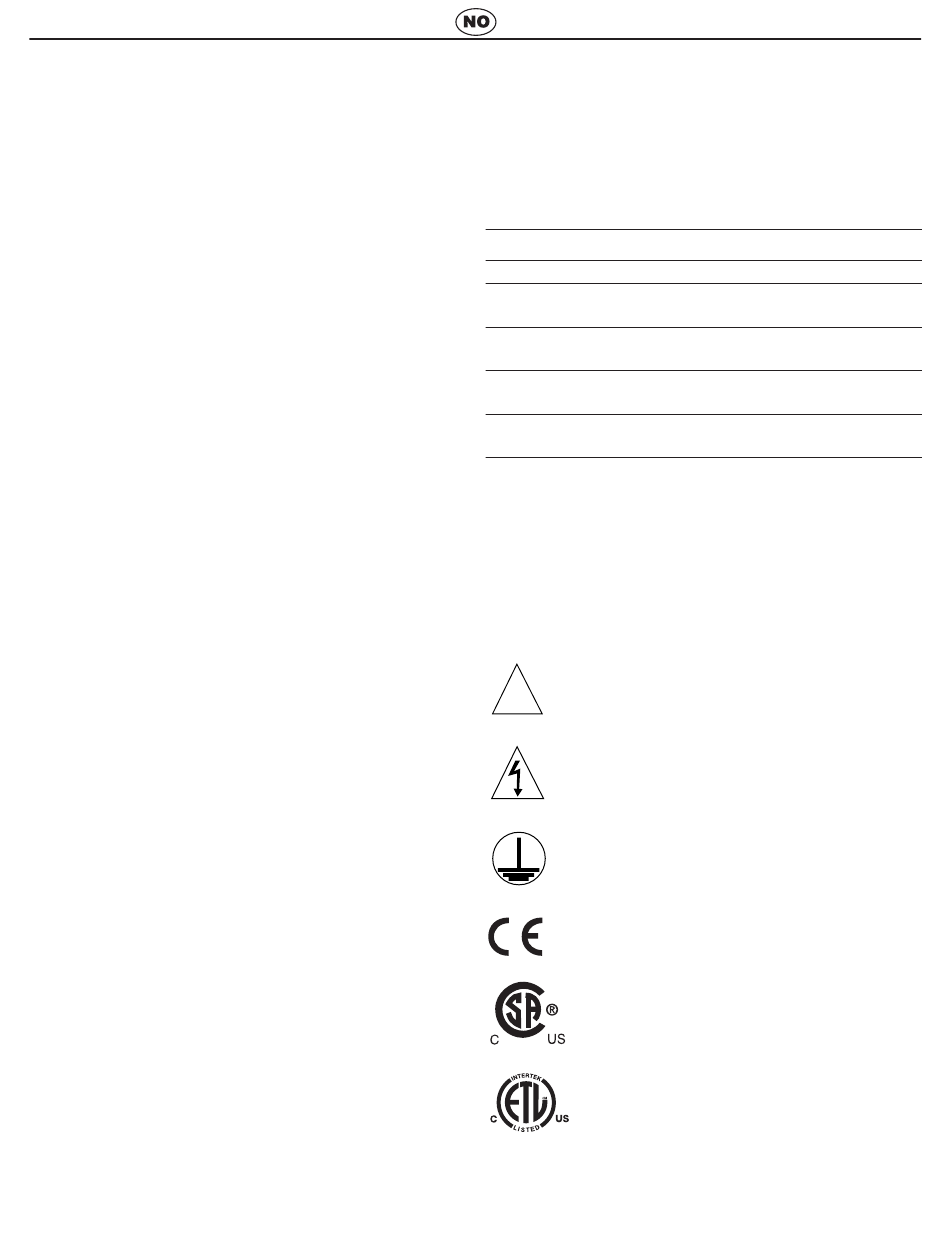

X. Produktmerking
Obs! (slå opp i tilhørende dokumentasjon)
!
Forsiktig, fare for elektrisk støt
Beskyttende ledningsterminal
49
Strømstyrke Watt Sikring
0,7 A 100 2 A
nominell nominell langvarig
0,7 A 100 2 A
nominell nominell langvarig
0,5 A 100 3AG
nominell nominell 0,75 A
0,5 A 100 3AG
nominell nominell 0,75 A
