DIAGNOSE / EINGÄNGE

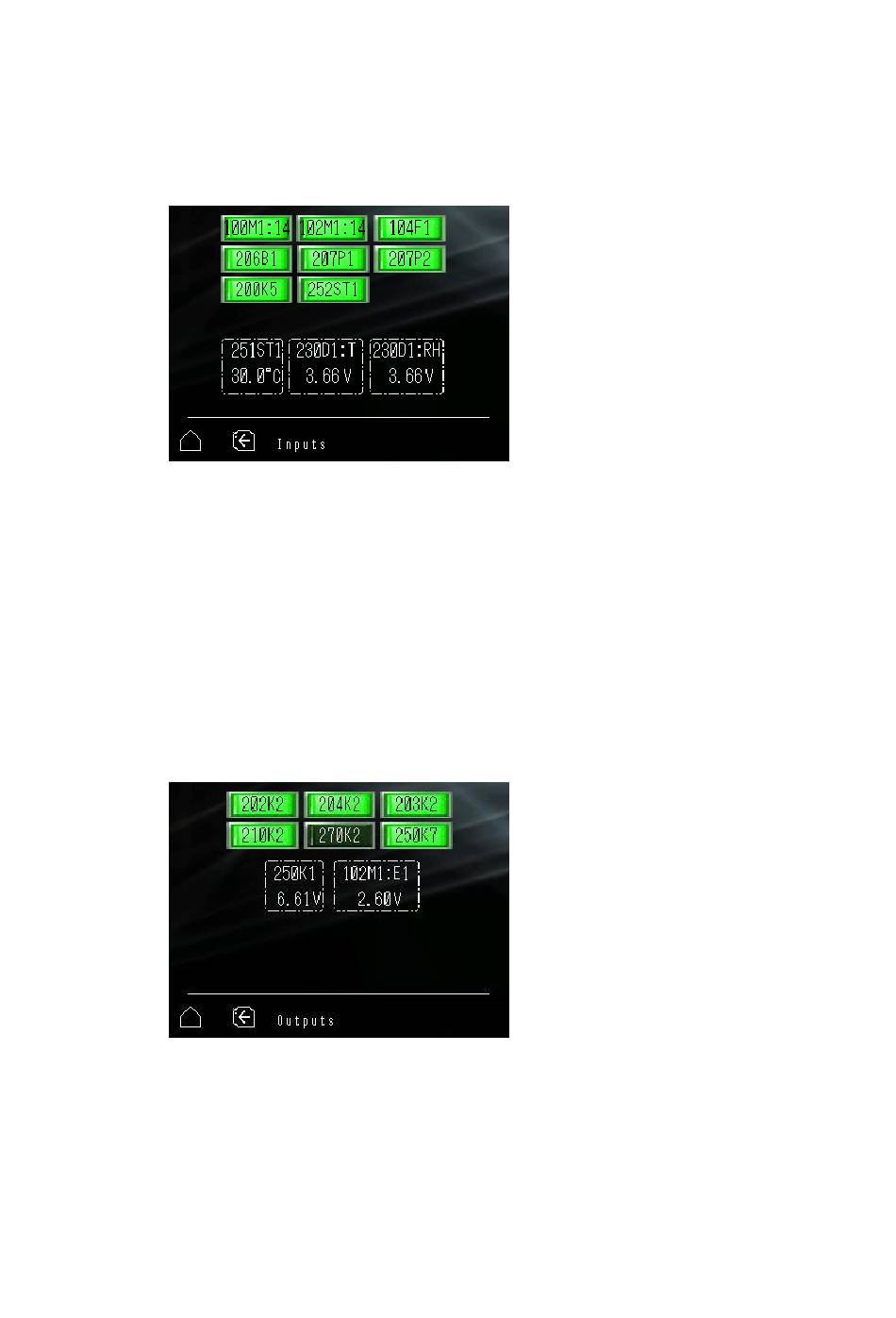

Anzeige auf dem Bildschirm:
GRÜNE LAMPEN: Status der einzelnen Eingangsmöglichkeiten. Wenn ein Eingang aktiv ist, leuchtet
die entsprechende Lampe, im gegenteiligen Fall bleibt sie dunkel. Die Bedeutung jeder Lampe ist
dem Schaltplan zu entnehmen.
ANALOGMESSUNGEN: In der unteren Zeile werden Analogmessungen der jeweiligen Einheiten
angezeigt. Die Bedeutung jeder Lampe ist dem Schaltplan zu entnehmen.
Zurück zum HAUPTMENÜ
Zum Menü DIAGNOSE
DIAGNOSE / AUSGÄNGE
Anzeige auf dem Bildschirm:
GRÜNE LAMPEN: Status der einzelnen Ausgangsmöglichkeiten. Wenn ein Ausgang aktiv ist,
leuchtet die entsprechende Lampe, im gegenteiligen Fall bleibt sie dunkel. Die Bedeutung jeder
Lampe ist dem Schaltplan zu entnehmen.
ANALOGMESSUNGEN: In der unteren Zeile sind die Steuerspannungen für die Bauteile des
Entfeuchters angezeigt. Die Bedeutung jeder Lampe ist dem Schaltplan zu entnehmen.
