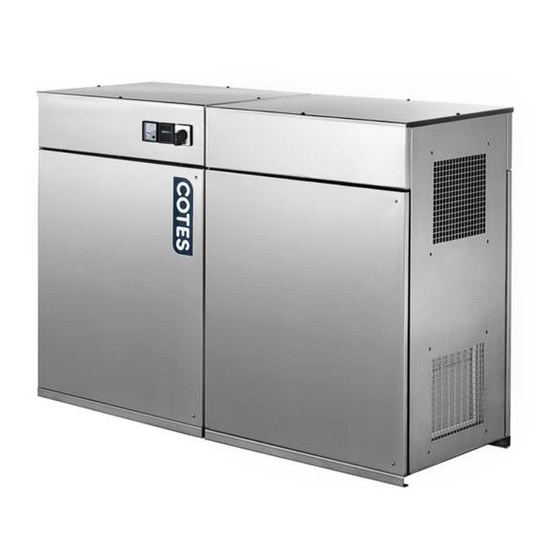

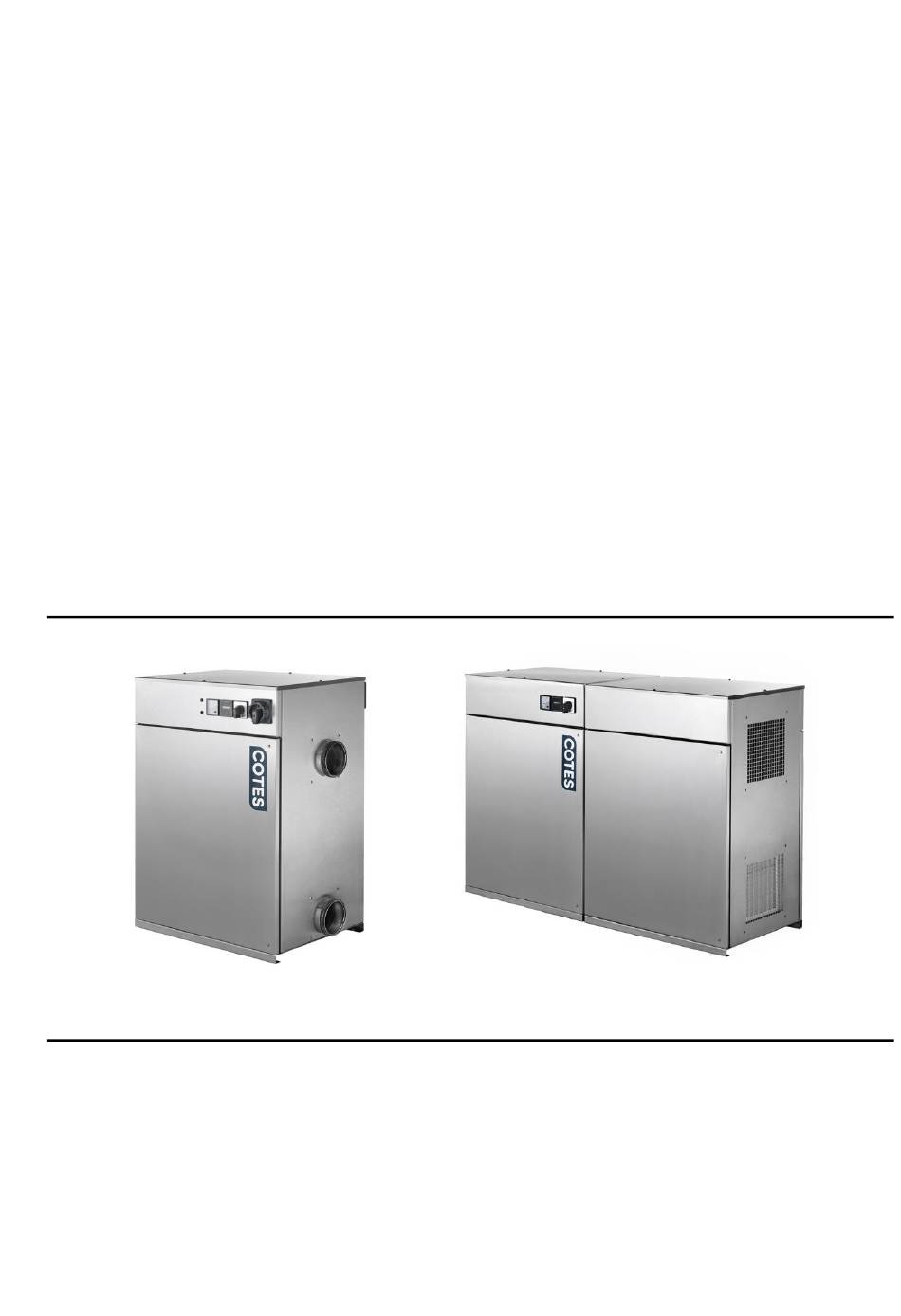

- Seite 1 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 1/49 Cotes Entfeuchter C30E/C30C Handbuchnr.: 140720 Überarbeitung COTES ALL-ROUND C30E/C30C Installation, Konfiguration, Betrieb und Wartung des Cotes C30E/C30C Entfeuchters...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS KAPITEL 1 – ALLGEMEINER HINTERGRUND ÜBER DIESES HANDBUCH ÜBER DIE FEUCHTIGKEITSREGELUNG ÜBER COTES KAPITEL 2 – ENTFEUCHTER PRODUKTÜBERSICHT ÜBER ENTFEUCHTER DER BAUREIHE C30E/C30C VON COTES FUNKTIONSWEISE MERKMALE UND VORZÜGE KAPITEL 3 – TECHNISCHE EINZELHEITEN SERIENNUMMER/KENNUNG SPEZIFIKATIONEN BAUGRUPPEN UND BAUTEILE SCHALLPEGEL KAPITEL 4 –... -
Seite 3: Kapitel 1 - Allgemeiner Hintergrund
Sicherheitsmaßnahmen gründlich vertraut sein, um Schäden an Umgebung, Werkstoffe oder Anlagen, aber auch Verletzungen zu vermeiden. Das Handbuch ist in erster Linie für Techniker gedacht, die diesen Entfeuchter von Cotes installieren und betreiben, die vorbeugenden Wartungsarbeiten durchführen und beschädigte Teile ersetzen. - Seite 4 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 4/49 IN DIESEM HANDBUCH VERWENDETE SYMBOLE Dieses Symbol verlangt die Durchführung einer bestimmten Handlung. Wichtig, da Teile des Entfeuchters Verletzungen verursachen und die Gesundheit von Menschen gefährden können. Hier ist besondere Aufmerksamkeit geboten. HINWEIS Jede Person, die die Einheit bedient, ist verpflichtet, dieses Handbuch und andere einschlägige Materialien zu lesen und zu verstehen und die vorgeschriebenen Betriebs- und...
-
Seite 5: Über Die Feuchtigkeitsregelung
Die Feuchtigkeit in unserer Luft hat einige überraschende – und häufig teure – Auswirkungen auf Materialien, Ausrüstung und Prozesse, die den Kern praktisch aller industriellen Arbeitsabläufe und Maßnahmen bilden. Dank der Feuchtigkeitsregelung von Cotes kann der Feuchtigkeitsgehalt in der Luft in jedem Gebäude, jeder Anlage und jeder Einrichtung mit einem minimalen Energieverbrauch geregelt werden. -
Seite 6: Über Cotes
Seite 6/49 ÜBER COTES Branchenführer Cotes ist einer der weltweit führenden Experten auf dem Bereich Entfeuchtung durch Adsorption. Mit den Technologien und dem Know-how des Unternehmens können Kunden eine bessere Regelung der immer in der Luft vorhandenen Feuchtigkeit erreichen. Eine bessere Regelung der Luftfeuchtigkeit ermöglicht außerdem eine Verbesserung bzw. -
Seite 7: Kapitel 2 - Entfeuchter
Bei 20 °C und 60 % relativer Luftfeuchtigkeit (%RF) am Prozesslufteingang haben die Geräte eine Kapazität (dargestellt als die aus der Luft entfernte Wassermenge) zwischen 0,9 kg/h und 1,9 kg/h. Prioritäten bei der Konfiguration Die Baureihe C30 von Cotes ist mit drei verschiedenen Konfigurationen erhältlich – BASIC, SENSOR and PLUS. - Seite 8 • Stundenzähler für einen besseren Überblick über die Betriebsdauer des Geräts • Montage externer Feuchtigkeitssensoren (die externe Entfeuchtersteuerung sowie Sensoren gehören nicht zum Lieferumfang der Grundkonfiguration, können aber von Cotes zusätzlich bestellt werden). • Ferngesteuertes Ein- und Ausschalten (Option) Konfiguration SENSOR Zusätzlich zu den Merkmalen der Konfiguration BASIC hat die Konfiguration SENSOR folgende...
- Seite 9 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 9/49 Betriebsbedingungen Am Eingang für Prozess- und Regenerationsluft dürfen die Betriebsbedingungen die folgenden Werte nicht überschreiten: Relative Luftfeuchtigkeit 0–100 % 0–40 °C Temperatur Umgebungsdruck ± 100 Pa Druck Eine Abweichung von diesen Werten ist ausdrücklich nur dann zulässig, wenn dies bei der Bestellung angegeben und das Gerät entsprechend ab Werk konfiguriert wurde.
-
Seite 10: Funktionsweise
COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 10/49 FUNKTIONSWEISE Zwei Luftströme Die Wirkung der Adsorptionsentfeuchter von Cotes beruht in erster Linie auf der Wirkung von zwei Luftströmen. Trocknungsprozess (A bis E) Einströmende feuchtigkeitsbeladene Luft (Prozessluft) (A) tritt an einer Seite des Gehäuses ein und wird in einem Prozessluftfilter (B) gefiltert. - Seite 11 Adsorptionsentfeuchter von Cotes werden immer mit einem bestimmten Anteil an „externem Druck“ konfiguriert, um sicherzustellen, dass keine Luft verloren geht. Weitere Angaben über die Gebläse, die in diesem Entfeuchter von Cotes installiert sind, sind auf Seite 22 zu finden. Filter Alle Adsorptionsentfeuchtermodelle von Cotes enthalten Filter zum Entfernen unerwünschter Partikel...
- Seite 12 Kondensationstemperatur wird Umgebungsluft verwendet, die durch Wärmetauscher strömt. Eingebaut werden kann diese Einheit in alle Konfigurationen der C30 Entfeuchter. Weitere Angaben über die Wärmerückgewinnungseinheit oder die Kondensationseinheit, die in diesem Entfeuchter installiert ist, erhalten Sie von Ihrem Cotes Vertragshändler oder direkt von Cotes.
-
Seite 13: Merkmale Und Vorzüge
COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 13/49 MERKMALE UND VORZÜGE Vorteile für den Kunden Besondere Merkmale Aussehen/Gehäuse Augenfälliges, modernes Design Ansprechende Geräte, die auch an gut sichtbaren Orten aufgestellt werden können Widerstandsfähiges Gehäuse Längerer Wartungsintervalle Hohe Investitionsrendite Konfiguration im Inneren des Gehäuses Alle Gebläse im Inneren des Gehäuses... -
Seite 14: Kapitel 3 - Technische Einzelheiten
Seite 14/49 KAPITEL 3 – TECHNISCHE EINZELHEITEN SERIENNUMMER/KENNUNG Sie halten das Betriebs- und Wartungshandbuch Ihres Cotes Entfeuchters in der Hand. Die Seriennummer bzw. die Kennnummer Ihres Modells befindet sich auf der Oberseite des Entfeuchters (siehe nachstehende Zeichnung). ITEM NO. 30242E-10 TYPE C30E-1.2 230 V/50 Hz... -
Seite 15: Spezifikationen
COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 15/49 SPEZIFIKATIONEN Hinweis: Die Spezifikationen und Kontrollwerte in diesem Handbuch können Näherungswerte sein. Tabelle 1: Technische Daten C30E C30E Modell Trockenluft, Nennwert Regenerations-luft, Nennwert Externer Druck, Trockenluft (bei Nennluftstrom) Externer Druck, Regenerations-luft (bei Nennluftstrom) Kapazität bei 20 ºC,... - Seite 16 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 16/49 Tabelle 2: Abmessungen C30E/C30C Modell L x B x H, 398 x 554 x 771 398 x 554 398 x 354 Gehäuse x 771 x 771 L x B x H, 437 x 631 x 789...
- Seite 17 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 17/49 Tabelle 3: Technische Daten C30C C30C Type Modell Trockenluft, Nennwert** Regenerationsluft, Nennwert* Externer Druck, Trockenluft (bei Nennluftstrom) Externer Druck, Regenerationsluft (bei Nennluftstrom) Kapazität bei -25 ºC, 90 % kg/h rel. Luftfeuchtigkeit Kapazität bei kg/h -18 ºC, 90 % rel.
-
Seite 18: Baugruppen Und Bauteile
BAUGRUPPEN UND BAUTEILE Maßgeschneidert zur Erfüllung Ihrer Bedürfnisse Entfeuchter von Cotes haben einen modularen Aufbau. So können Kunden aus einem breit gefächerten Sortiment sorgfältig zusammengestellter Bauteile und Baugruppen genau die Komponenten auswählen, die ihre spezifischen Anforderungen hinsichtlich Installation und Betrieb erfüllen. - Seite 19 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 19/49 Kondensationseinheit Wärmerückgewinnungseinheit...
- Seite 20 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 20/49 Ersatzteile C30E/C30C Entfeuchter...
- Seite 21 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 21/49 Kondensationseinheit Wärmerückgewinnungseinheit...
- Seite 22 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 22/49 Tabelle 4: Ersatzteilliste für C30E/C30C/LK/HR C30E C30C Type Teil Prozessluftgebläse (**Plus) 111630 (801716**) 111630 Regenerations-luftgebläse 621327 621340 621371 *Sensor 621371* 621372* **Plus 614379** 614379** Getriebe 110410 110410 Getriebemotor 110400 110400 Antriebsriemen 132109 132109...
-
Seite 23: Schallpegel
Die Schallpegel jedes Entfeuchters sind der Tabelle auf Seite 16 zu entnehmen. Schallpegelmessung Die Schallpegel der Entfeuchter von Cotes werden Übereinstimmung mit den Vorschriften der Norm ISO 11201 gemessen. Während der Messung steht der Entfeuchter auf dem Boden. Rohre für Regenerationsluft sowie einströmende und ausströmende Luft werden eingebaut und aus dem Messraum geführt. -
Seite 24: Kapitel 4 - Aufstellung
An den drei anderen Seiten des Geräts sollte mindestens 1 m Freiraum sein, um Instandhaltung und Wartung zu erleichtern. Ungeeignete Ausstellungsorte Das Gerät darf nur nach vorheriger Absprache mit Cotes und entsprechenden Modifikationen im Freien aufgestellt werden. Das Gerät sollte nicht in einem Büro oder an anderen Orten aufgestellt werden, an denen Mindestwerte für Schalldruckpegel eingehalten werden müssen. - Seite 25 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 25/49 Zur besonderen Beachtung Arbeiten an Strom führenden Teilen dürfen nur von einem qualifizierten und ggf. zugelassenen Elektriker durchgeführt werden. HINWEIS Arbeiten an Strom führenden Teilen dürfen nur von einem qualifizierten und ggf. zugelassenen Elektriker durchgeführt werden.
- Seite 26 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 26/49 Über dem Entfeuchter muss ein Freiraum mit einer Höhe von mindestens 500 mm sein, um den Zugang zu erleichtern. Wenn der Ablauf nach unten nicht möglich ist, wird im untersten Teil des Rohrs eine Öffnung mit einem Durchmesser von 6 mm gebohrt, über die Wasseransammlungen abgeführt werden.
-
Seite 27: Installation Einer Kondensationseinheit Oder Wärmerückgewinnung
COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 27/49 INSTALLATION EINER KONDENSATIONSEINHEIT ODER WÄRMERÜCKGEWINNUNGSEINHEIT Entfernung der Verpackung Kondensationseinheiten (LK-Modul) und Wärmerückgewinnungseinheiten (WR-Modul) von Cotes werden in einem Karton geliefert. Verpackungsmaterialien werden angemessen und vorzugsweise durch Recycling entsorgt. Handhabung Kondensationseinheiten und Wärmerückgewinnungseinheiten von Cotes sind ausgesprochen widerstandsfähig, sodass keine Sondervorschriften für die Handhabung gelten. -
Seite 28: Installation Von C30C (Modell Für Kühllager)
Seite 28/49 Installation des Ablaufs für LK- und WR-Module Bei der Installation eines Moduls von Cotes mit Wasserablauf muss dieser immer mit einem Wasserverschluss versehen bzw. wie ein Wasserverschluss konstruiert sein. Der Wasserverschluss wird vor der Inbetriebnahme mit Wasser gefüllt. - Seite 29 An den drei anderen Seiten des Geräts sollte mindestens 1 m Freiraum sein, um Instandhaltung und Wartung zu erleichtern. Ungeeignete Ausstellungsorte Die Einheit darf nur nach vorheriger Absprache mit Cotes und Durchführung bestimmter Änderungen außerhalb eines Kühllagers aufgestellt werden. Anschlüsse – Strom Zunächst ist sicherzustellen, dass das externe 335-W-Heizgerät an 230 V/50 Hz und der externe...
- Seite 30 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 30/49 Über dem Entfeuchter muss ein Freiraum mit einer Höhe von mindestens 500 mm sein, um den Zugang zu erleichtern. Wenn der Ablauf nach unten nicht möglich ist, wird im untersten Teil des Rohrs eine Öffnung mit einem Durchmesser von 6 mm gebohrt, über die Wasseransammlungen abgeführt werden.
-
Seite 31: Inbetriebnahme Des Entfeuchters
COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 31/49 INBETRIEBNAHME DES ENTFEUCHTERS HINWEIS Arbeiten am Steuerkasten eines Entfeuchters von Cotes dürfen nur von einem qualifizierten und ggf. zugelassenen Elektriker durchgeführt werden. Bei geöffneter Abdeckung zum Steuerkasten muss die Stromversorgung am Hauptschalter ausgeschaltet sein. - Seite 32 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 32/49 Erweist sich die Messung des Luftstroms in der Leitung für Regenerationsluft als schwierig, kann dieser auch durch Einstellen des Stromverbrauchs am Gerät justiert werden. Da eine elektrische Heizung vom Typ PTC verwendet wird, ist der Stromverbrauch des Entfeuchters vom Luftstrom abhängig.
-
Seite 33: Kapitel 5 - Betrieb
100X3:1-2 und 100X3:2-3 aktiviert werden. Dieser Eingriff darf nur durchgeführt werden, nachdem die Maschine vom Stromnetz abgekoppelt ist. EXTERNE FEUCHTIGKEITSÜBERWACHUNG Der Betrieb des Entfeuchters kann über einen externen Hygrostat gesteuert werden. Weitere Informationen erhalten Sie von Cotes oder Ihrem Vertragshändler. -
Seite 34: Kapitel 6 - Wartung Und Reparaturen
WARTUNGS- UND REPARATURARBEITEN AM ENTFEUCHTER Wartungs- und Reparaturarbeiten am Entfeuchter Cotes hat die Entfeuchter des Unternehmens als ausgesprochen widerstandsfähige Geräte entwickelt, die nur ein Minimum an Wartung und Instandhaltung benötigen. Keines der Bauteile muss geschmiert oder justiert werden. Alle notwendigen Wartungsarbeiten sind nachstehend aufgelistet. - Seite 35 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 35/49 Wartungs- und Reparaturarbeiten am Entfeuchter Der Bereich um die Maschine herum soll aufgeräumt sein. Manuale und Diagramme sollen in der Nähe der Maschine sein. Im Falle eines Stromausfall wird die Maschine wieder anfangen sobald der Strom zugeschaltet ist.
- Seite 36 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 36/49 Einfacher Zugang für schnelle Wartung Der Verteilerkasten mit Schalter, Sicherungen, Temperaturrelais usw. befindet sich im Steuerkasten im oberen Teil des Entfeuchtergehäuses direkt unter der oberen Abdeckung und ist somit leicht zugänglich. Alle anderen elektrischen Bauteile (Gebläsemotoren, Getriebemotor, Heizelemente usw.) sind leicht zugänglich, wenn die entsprechenden Wartungsklappe geöffnet ist.
- Seite 37 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 37/49 Austausch der Filter Standardablauf für den Filteraustausch: • Vordertür öffnen. • Fingerschrauben am Filtereinsatz lockern. • Filter austauschen.
- Seite 38 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 38/49 Austausch der Gebläse Standardablauf für den Austausch der Prozessluftgebläse: • Obere Abdeckung entfernen. • Leitungen vom Prozessluftgebläse trennen. • Schrauben der Gebläsehalterung entfernen. • Schrauben am Gebläse entfernen. • Gebläsehalterung abnehmen. • Gebläse herausnehmen.
- Seite 39 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 39/49 Austausch des Verteilerkastens Standardablauf für den Austausch eines Verteilerkastens: • Obere Abdeckung entfernen. • Alle Leitungen und mit dem Verteilerkasten verbundene Sensoren trennen. • Schrauben zum Befestigen des Verteilerkastens am Gehäuse entfernen. •...
- Seite 40 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 40/49 Austausch des Getriebemotors Antriebsriemen von Riemenscheibe abnehmen. Nach Trennen aller elektrischen Anschlüsse Getriebemotor entfernen. Dann neuen Getriebemotor einbauen. Bei erneuter Inbetriebnahme des Geräts prüfen, dass sich der Rotor dreht. Wenn nicht, die beiden...
- Seite 41 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 41/49 Austausch der elektrischen Heizung Die elektrische Heizung befindet sich unter dem Gehäuse des Regenerationsluftfilters des Entfeuchters. Zum Austausch alle Leitungen trennen, das Schutzblech abschrauben und dann das Gehäuse der Regenerationsluftheizung abschrauben. Heizung dann aus dem Gehäuse ziehen.
- Seite 42 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 42/49 Austausch von Rotor und Welle Standardablauf für den Rotoraustausch: • Vordertür des Gehäuses öffnen. • Antriebsriemen von Riemenscheibe abnehmen. • Schrauben der Rotorwelle entfernen. • Schrauben der unteren Trennplatte und Abstandshalter zwischen den Trennplatten entfernen.
- Seite 43 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 43/49 Fehlerbehebung Problem Ursache Vorgang Gerät (oder Teile Eine oder mehrere Sicherungen Alle Sicherungen wieder davon) lässt sich nach wurden ausgelöst. einschalten. eine Überspannung bzw. einem Kurzschluss nicht wieder in Betrieb nehmen. Feuchtigkeitsgehalt der Rotor dreht nicht.
-
Seite 44: Kapitel 7 - Vorschriften, Allgemeine Informationen Und Rechtliche Hinweise
RECHTLICHE HINWEISE GEWÄHRLEISTUNG Gewährleistungsbedingungen Die Gewährleistung von Cotes ist nur dann gültig, wenn Service- und vorbeugende Wartungsarbeiten nachweislich durchgeführt wurden. Die Wartungsintervalle dürfen nicht länger als sechs Monate sein. Der Nachweis ist in Form eines schriftlichen Protokolls mit bestätigten Einträgen zu erbringen. -
Seite 45: Rechtliche Hinweise
Änderungen der Angaben in diesem Dokument sowie der hier beschriebenen Produkte und Geräte vorbehalten. Cotes A/S ist nicht verpflichtet, Käufer der Produkte und Geräte über derartige Änderungen zu informieren. Dieses Handbuch kann Druckfehler enthalten. Cotes A/S haftet nicht für fehlende oder fehlerhafte Angaben in diesem Handbuch oder für beiläufig entstandene oder Folgeschäden in Verbindung mit... -
Seite 46: Eu-Konformitätserklärung
USt-IdNr. DK15200332 erklärt hiermit auf eigene Haftung, dass die folgenden Modelle der Adsorptionsentfeuchter von Cotes: C30, C35, C65, CWO65, CR100, CR150, CR200, CR300, CR450, CR600, CR750, CR800T, CR900, CR1200, CR1200S, CR1400T, CR1500, CR2000, CR2500, CR2400T, CR3200T, CR3800T, CR5000T, CR80B, CR80B-FC, CR80B-FCS, CR110B, CR120B, CR110BT, CR120B, CR240B,... - Seite 47 COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 47/49 EN12100:2010 Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobewertung und Risikominderung EN 60204-1:2006+A1:2009+AC:2010 Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen Teil 1: Allgemeine Anforderungen EN 61000-6-3:2007/A1:2011/AC:2012 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnormen – Störaussendung für Geschäfts- und Gewerbebereiche sowie Kleinbetriebe...
-
Seite 48: Aktualisierung Und Verbesserung Des Entfeuchters
Sind zusätzliche Filter erforderlich, wenden Sie sich an Ihren Ansprechpartner bei Cotes, um festzustellen, welche Änderungen an dem fraglichen Gerät möglich sind. Nächste Schritte Wenden Sie sich an Cotes oder einen Vertragshändler von Cotes, um eine optimale Lösung zu finden. -
Seite 49: Kontaktangaben
COTES C30E BETRIEBS- UND WARTUNGSHANDBUCH Seite 49/49 KONTAKTANGABEN Hilfe, wo immer und wann immer Sie sie benötigen Wenden Sie sich an Cotes in Dänemark oder einen Vertragshändler von Cotes: Kontaktangaben für Cotes: Cotes A/S Ndr. Ringgade 70C 4200 Slagelse Dänemark +45 5819 6322 info@cotes.com...
