Zusammenbau Ihrer iQMS362™

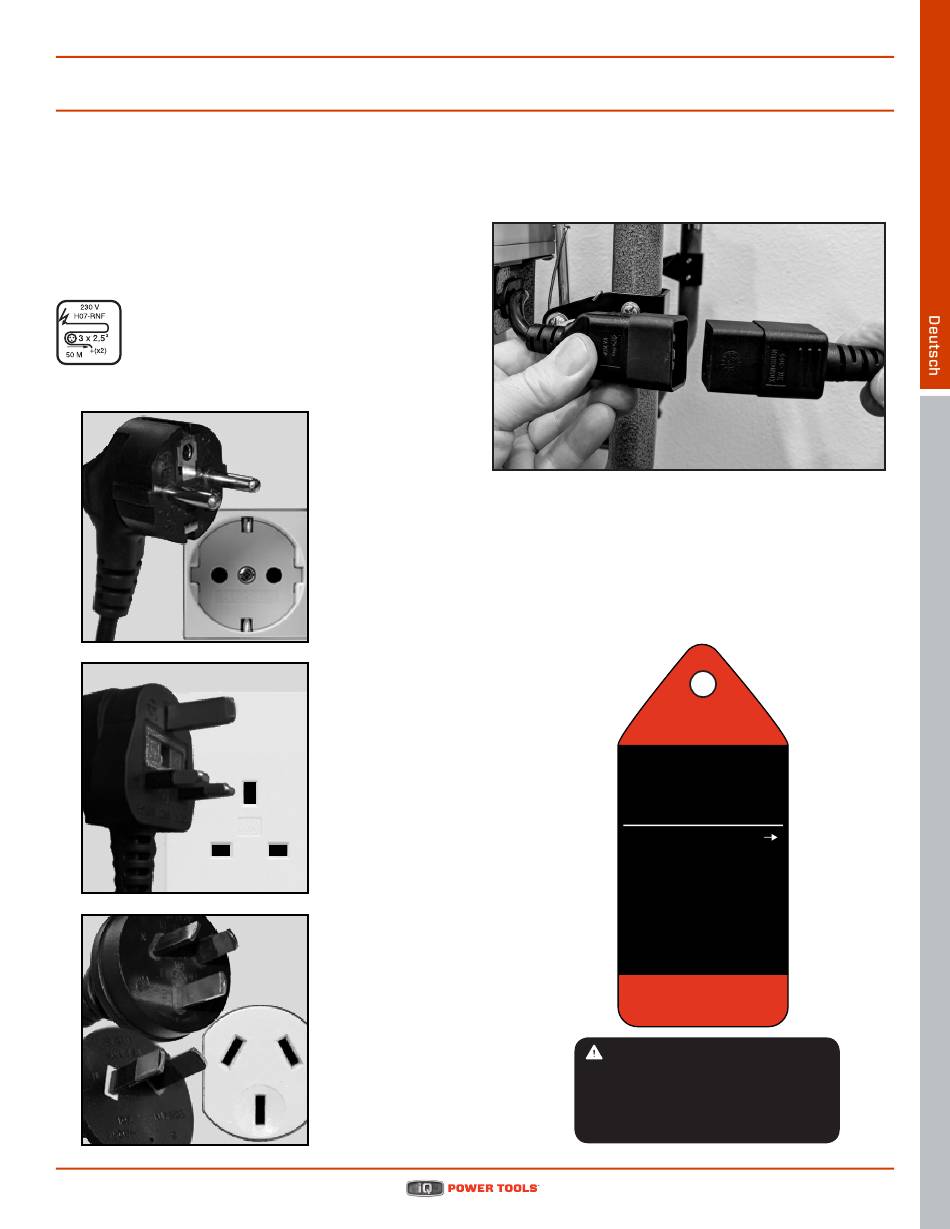

AUSWAHL UND MONTAGE VON NETZKABEL
Dieses Elektrowerkzeug wird mit drei verschiedenen
Netzkabeln ausgeliefert. Wählen Sie das für Ihre
Anforderungen geeignete Netzkabel.
Entsprechend geeignetes Verlängerungskabel,
Anschluss an Stromquelle mit einem Kabel des
Typs H07-RNF mit folgenden Eigenschaften:
3 X 2,5 mm bis zu 50 m für 230 V.
2
+1 888-274-7744
www.iqpowertools.com
ZUSAMMENBAU

NETZKABELVERBINDUNG

Verbinden Sie das ausgewählte Netzkabel (A) mit dem
Universaldapter (B).
AUSPACKEN UND ZUSAMMENBAU
TYP F
Öffnen Sie die Oberseite des Kartons. Entnehmen Sie
die obere Schaumstoffschicht mit Teilen und legen Sie
diese beiseite. Entnehmen Sie den Hauptmontagerahmen
und stellen Sie ihn auf einer ebenen und stabilen Fläche
ab (vorzugsweise eine Werkbank), um ein Kippen oder
Rutschen des Geräts bei der Montage zu verhindern.
TYP G
TYP I
B
WICHTIGER
MONTAGESCHRITT!
Entfernen Sie die Schraube und richten
Sie die Schraubenöffnung auf die V-Nut aus.
Setzen Sie die (4) Befestigungsschrauben
für den Rahmen ein (2 auf jeder Seite).
ENTFERNEN
WICHTIGER MONTAGESCHRITT
ENTFERNEN SIE DIE SCHRAUBE UND
RICHTEN SIE DIE SCHRAUBENÖFFNUNG
AUF DIE V-NUT AUS. SETZEN SIE DIE (4)
BEFESTIGUNGSSCHRAUBEN FÜR DEN
RAHMEN EIN (2 AUF JEDER SEITE).
