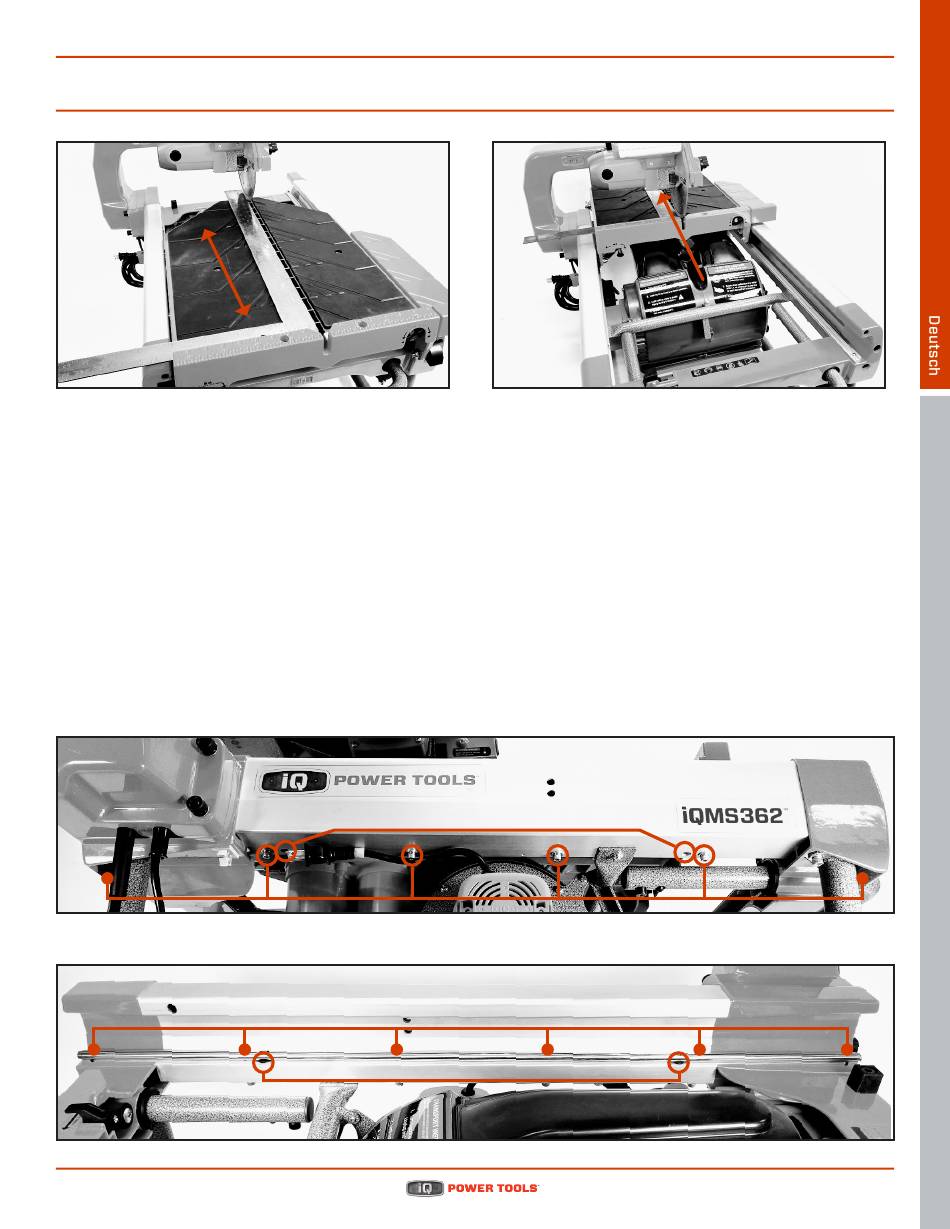

Legen Sie einen 90°-Winkel mit einer Seite gegen den
Parallelanschlag (A) auf die Rolltischfläche.
Fahren Sie den Rolltisch über die gesamte Distanz von
vorne nach hinten. Wenn das Sägeblatt nicht in einem
Winkel von 90° zur Anschlagschiene steht, ist ein Einstellen
erforderlich.
Lösen Sie die sechs Schienenhalterungsschrauben (X).
(Sie erreichen die Schrauben von der Unterseite der
linken Schiene.
x
x
+1 888-274-7744
www.iqpowertools.com
EINSTELLUNGEN
A
AUSSENANSICHT
x
x
INNENANSICHT
x
x
Y
VERSION 1 – MIT FÜHRUNGSSCHIENENEINSTELLUNG
Positionieren Sie die Schrauben für die
Führungsschieneneinstellung (Y) so, dass das Sägeblatt
über die gesamte Distanz des Rolltisches von vorne nach
hinten rechtwinklig zum Parallelanschlag (A) steht. Wenn
die Führungsschiene in der korrekten Position ist, ziehen
Sie die sechs Schienenhalterungsschrauben (X) fest.
VERSION 2 – OHNE FÜHRUNGSSCHIENENEINSTELLUNG
Passen Sie die Position des Rolltisches so an, dass das
Sägeblatt über die gesamte Distanz des Rolltisches von
vorne nach hinten rechtwinklig zum Parallelanschlag (A)
steht.
Y
x
x
x
x
x
x
Y
12.2
iQMS362 CE
Benutzerhandbuch
