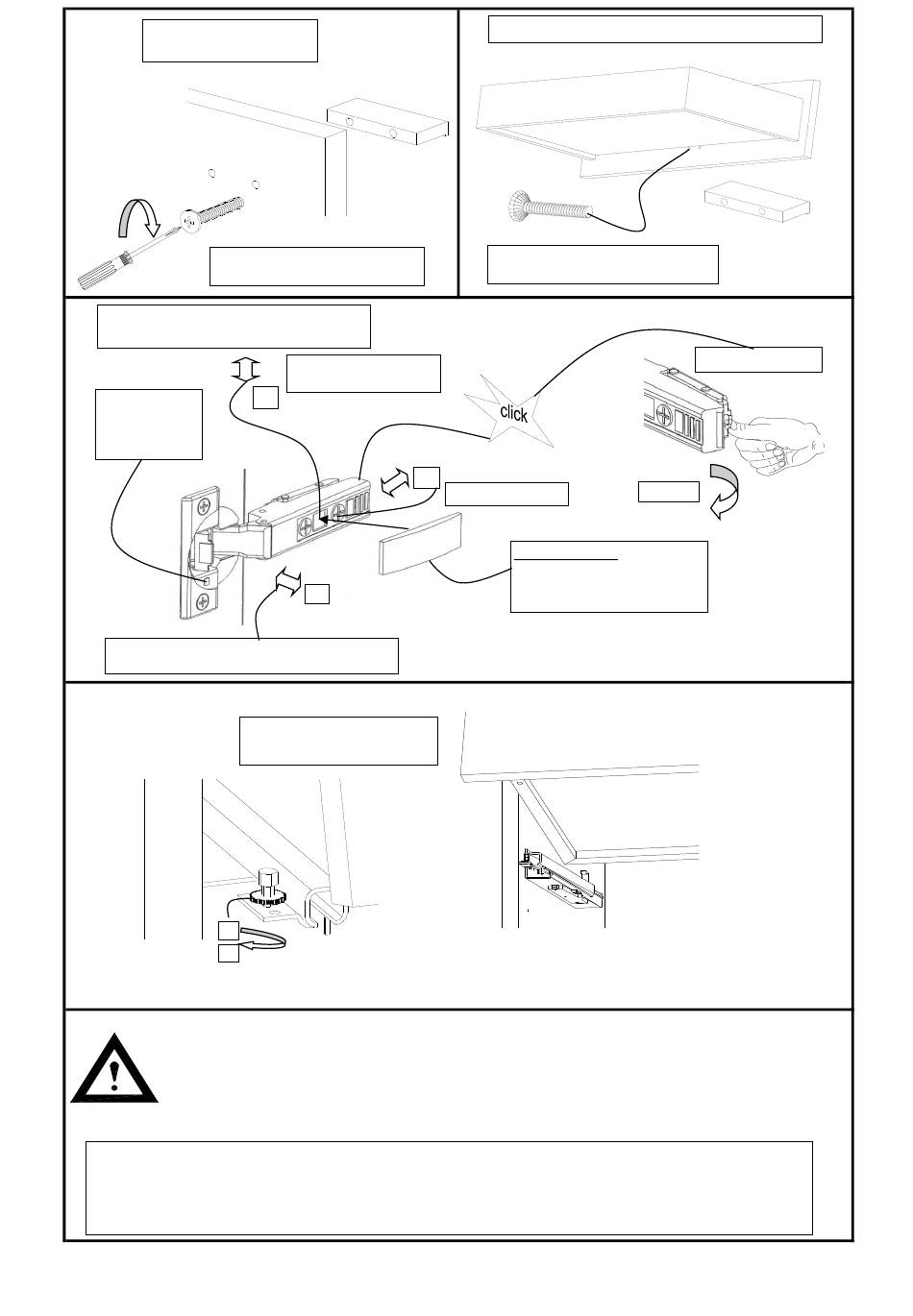

Griffmontage Türen+
Schubkästen
Griffe mit 2 St. Tellerschraube
M4x25 anschrauben.
Ausrichten der Türen durch
Nachstellen der Scharniere
Ein- bzw.
Ausschalter
der Tür-
Dämpfung!
ausrichten der Tür mit der Verstellschraube
in waagerechter Richtung
+
-
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial
entsprechend auszuwählen.
Bei nicht vorschriftsmäßiger und/oder nicht fachgerechter Montage wird bei Personen-
und Sachschäden keinerlei Haftung übernommen!
Achtung: Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheitstrafos nach EN 61558 (VDE 570), 12 Volt
Gleichspannung (DC). Die Summe der Leistungsaufnahme der angeschlossenen
Leuchten (siehe Typenetikett) darf die Trafonennleistung nicht übersteigen!
Montage TO_Trentino allg.-ab R5040.xlsx
ausrichten der Tür in
senkrechter Richtung
+/-
+/-
Schubkasten Höhen-
Feinjustierung
19.12.2017/EFF
Griffmontage Schubkästen oben "S1O-65"
Griffe mit 2 St. "Senkschraube"
M4x25 anschrauben.
+/-
Tiefenverstellung
Bandabdeckung:
Bei gekröpften Bändern,
gekröpfte Abdeckung
verwenden
Banddemontage
öffnen
