Beleuchtungsplan TREVISO ohne FKS
Achtung, max. Belastung vom Trafo
beachten! Eine Überlastung vom Trafo
verkürzt die Betriebsdauer! Defekt!!!

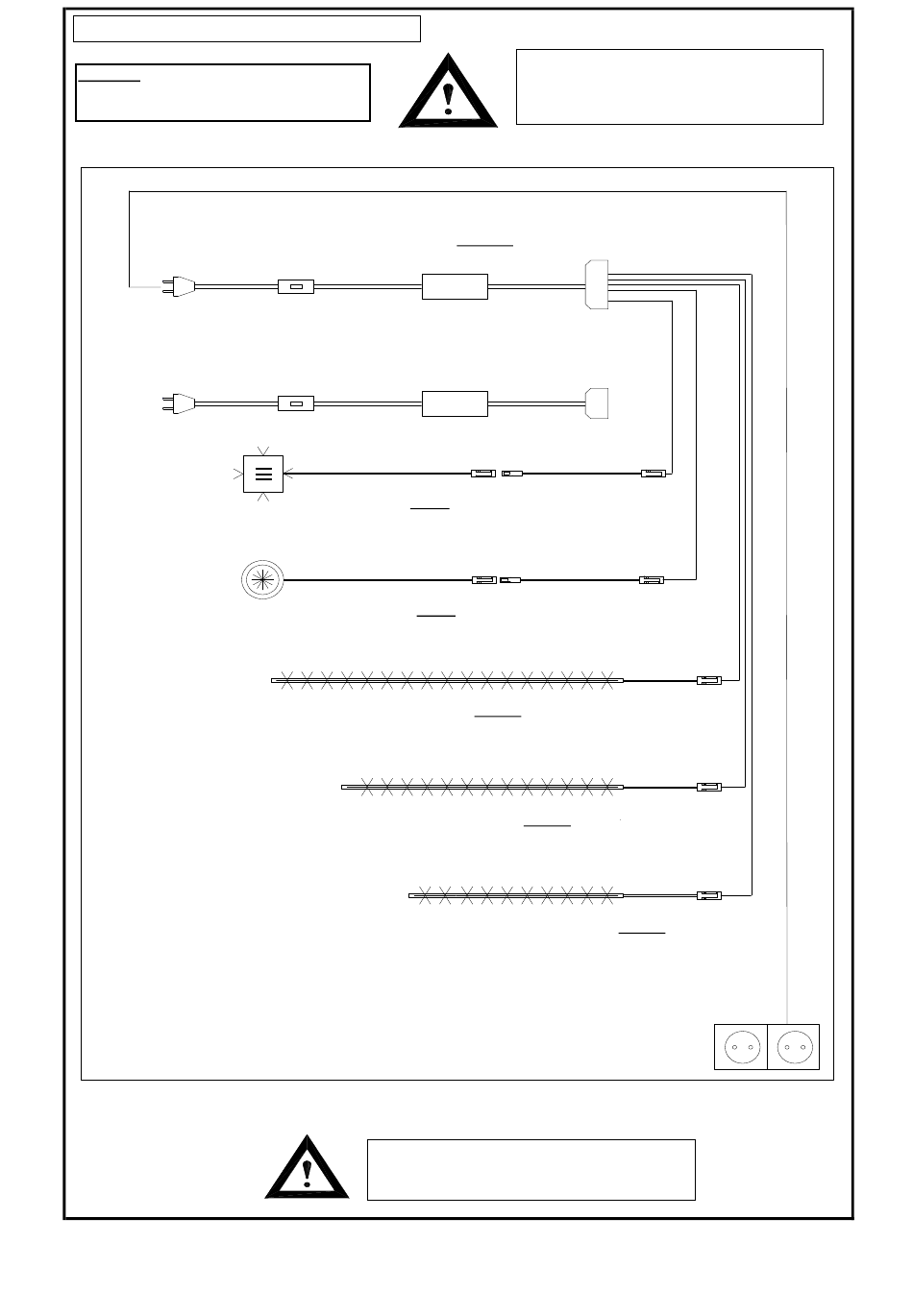

LED-Beleuchtungsplan TREVISO ohne FKS
EVG-LED, 10 fach-Verteiler, 12V-DC (weißes Stecksysem), 30 Watt, 230V
EVG-LED, 10fach-Verteiler, 12V-DC (weißes Stecksystem), 30Watt, 230V
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30"
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30"
L=1m
EVG-LED, 6 fach-Verteiler, 12V-DC (weißes Stecksysem), 15 Watt, 230V
EVG-LED, 6fach-Verteiler, 12V-DC (weißes Stecksystem), 15Watt, 230V
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG15"
L=1m
Montage TO_Trentino allg.-ab R5040.xlsx
L=3,85m
L=3,85m
LED-Paneelleuchte "LSP5"
LED-Paneelleuchte "LSP5"
2 Watt, Zuleitung 2m
2 Watt, 2m Zuleitung
12V-DC (weißes Stecksystem)
12V-DC (weißes Stecksystem)
LED-Einbauleuchte "LST2"
LED-Einbauleuchte "LST2"
2,6 Watt, Zuleitung 2m
2,6 Watt, 2m Zuleitung
12V-DC (weißes Stecksystem)
12V-DC (weißes Stecksystem)
LED-Aufbauleuchte Ice-Line A "LB174"
LED-Aufbauleuchte Ice-Line A "LB174"
L1740mm, 5,1Watt, 2m Zuleitung
L. 1740mm, 5,1 Watt, 2m Zuleitung
12V-DC (weißes Steckersystem)
12V-DC (weißes Stecksystem)
LED-Aufbauleuchte Ice-Line A "LB144"
LED-Aufbauleuchte Ice-Line A "LB144"
L1440mm, 4,2Watt, 2m Zuleitung
L. 1440mm, 4,2 Watt, 2m Zuleitung
12V-DC (weißes Steckersystem)
12V-DC (weißes Stecksystem)
LED-Aufbauleuchte Ice-Line A "LB114"
LED-Aufbauleuchte Ice-Line A "LB114"
L1140mm, 3,3Watt, 2m Zuleitung
L. 1140mm, 3,3 Watt, 2m Zuleitung
12V-DC (weißes Steckersystem)
12V-DC (weißes Stecksystem)
Beleuchtung testen !
Falls erforderlich, Steckverbindungen
überprüfen. Stecker ganz eindrücken.
19.12.2017/EFF
Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheits-
trafos nach EN 61558 (VDE 570), 12 Volt
Gleichspannung (DC).
L=0,15m
L=0,15m
LED-Verlängerung
LED-Verlängerung,
2m, nur bei Bedarf
2m nur bei Bedarf
LED-Verlängerung,
LED-Verlängerung
2m, nur bei Bedarf
2m nur bei Bedarf
bauseitige
bauseitige Steckdose
Seite 11/12
