Inhaltszusammenfassung für IFM Electronic efector 190 DTA100
- Seite 1 Betriebsanleitung Operating instructions Notice d'utilisation Lese-/Schreibkopf für RF-Identifikationssysteme Read/write head for RF identification systems Tête de lecture/écriture pour identification par radiofréquence (RFID) DTA100...
-
Seite 2: Inhaltsverzeichnis
DTA100 IDENTIFIKATIONSSYSTEM Diese Betriebsanleitung ... gilt für alle Geräte des Typs DTA100..richtet sich an fachkundige Personen im Sinne von EMV- und der Niederspan- nungs-Richtlinie..ist Bestandteil des Gerätes. Sie enthält Angaben zum korrekten Umgang mit dem Produkt. Lesen Sie sie vor dem Einsatz, damit Sie mit Einsatzbedingungen, In- stallation und Betrieb vertraut werden. -
Seite 3: Sicherheitshinweise
DTA100 IDENTIFIKATIONSSYSTEM 1. Sicherheitshinweise Allgemeines Befolgen Sie die Angaben der Betriebsanleitung. Nichtbeachten der Hin- weise, Verwendung außerhalb der nachstehend genannten bestim- mungsgemäßen Verwendung, falsche Installation oder Handhabung können Beein- trächtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. Der Einbau und Anschluss muss den gültigen nationalen und internationalen Nor- men entsprechen. -
Seite 4: Bestimmungsgemäße Verwendung
DTA100 IDENTIFIKATIONSSYSTEM 2. Bestimmungsgemäße Verwendung • Der Lese-/Schreibkopf DTA100 liest berührungslos Daten von systemkonformen RFID-Transpondern (ID-TAGs), • wandelt sie in digital codierte Werte • und stellt diese der AS-i Steuerungsebene zur Verfügung (AS-i Master, Controller oder Host). Einsatzbereiche sind z.B.: •... -
Seite 5: Anzeigeelemente

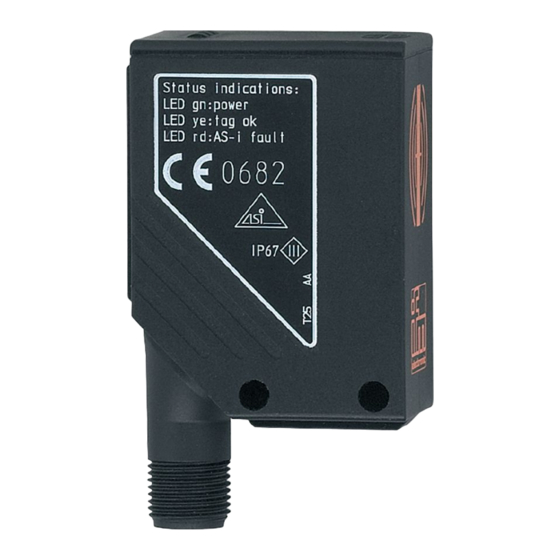

DTA100 IDENTIFIKATIONSSYSTEM 4. Anzeigeelemente Zustand Bedeutung grün Betriebsspannung ok gelb TAG gelesen Fehler AS-i Datenkommunikation Betriebs- und Fehleranzeige am Lese-/Schreibkopf 5. Montage Die Befestigung erfolgt wahlweise mit 2 Stk. M 4 Schrauben und Muttern oder mittels Klemmhalterung. Informationen zum erhältlichen Montagezubehör finden Sie im Internet unter: Datenblatt-Suche DTA100... -
Seite 6: Elektrischer Anschluss
DTA100 IDENTIFIKATIONSSYSTEM 6. Elektrischer Anschluss Den Lese-/Schreibkopf über die M12-Steckverbindung mit dem AS-i-Netz verbin- den. Die Spannungsversorgung erfolgt aus dem AS-i-Netz. Eine Auswahl an Kabeldosen finden Sie im Internet unter: Datenblatt-Suche DTA100 Zubehör www.ifm-electronic.com ASI+ Adernfarben bei ifm-Kabeldosen: 1 = BN (braun) 3 = BU (blau) Anschlussbelegung Abstand AS-i Leitung zum Lese-/Schreibkopfgehäuse beachten. -
Seite 7: Der Lese-/Schreibkopf Im Asi-Netzwerk Grundeinstellung
DTA100 IDENTIFIKATIONSSYSTEM 7. Der Lese-/Schreibkopf im ASi-Netzwerk Grundeinstellung Parameter Wert I/O Code [hex] ID Code [hex] Extended ID2 Code [hex] ID1 Code für Codewert [hex] Slave-Adresse (Werkseinstellung) Adressierung Der Lese-/Schreibkopf wird adressiert mit einem Adressiergerät (z.B. AC1144), dem Master oder mit der AS-i-Software des Hosts (die Komponenten müssen AS-i Versi- on 2.1 unterstützen). -
Seite 8: Codewert-Darstellung Durch Datenbit D16
DTA100 IDENTIFIKATIONSSYSTEM Codewert-Darstellung durch Datenbits D16...D1 Die Darstellung des ID-Wertes erfolgt als vorzeichenbehaftete 16 Bit Zahl. Bereich Dezimal Wertebereich 32767 7FFF Meldebereich -32768 FFFF 8000 Wert 0 = kein ID-TAG im Lesebereich oder ID-TAG nicht erkannt. 8. Zusatzfunktionen gemäß AS-i Profil 7.4 Read ID String Abfrage von AS-i Slave Informationen. -
Seite 9: Technische Daten
Anschluss M12-Steckverbindung Bemerkungen *) bezogen auf ID-TAG E80301 (Mitte Schraube) Abstände zu anderen ID-TAGs siehe jeweiliges Datenblatt (E803xx) ifm electronic gmbh • Teichstraße 4 • D-45127 Essen Technische nderungen behalten wir uns ohne Ankündigung vor ! DE - DTA100 17.03.2006... - Seite 10 DTA100 READ WRITE HEAD FOR RF IDENTICFICATION SYSTEMS The operating instructions ... apply to all DTA100 type units..are for authorised persons according to the EMC and low voltage directives..are part of the unit. They contain information about the correct handling of the product.
-
Seite 11: Safety Instructions
(2) this device must accept any interference received, including interference that may cause undesired operation. Warning: Changes or modifications made to this equipment not expressly appro- ved by ifm electronic gmbh may void the FCC authorization to operate this equipment. -
Seite 12: Function And Features
DTA100 READ WRITE HEAD FOR RF IDENTICFICATION SYSTEMS 2. Function and features • The DTA100 read/write head reads without contact data of RFID transponders (ID tags) that conform to the system, • converts them into digitally coded values • and provides them to the AS-i control level (AS-i master, controller or host). -
Seite 13: Indicators
DTA100 READ WRITE HEAD FOR RF IDENTICFICATION SYSTEMS 4. Indicators State Meaning green operating voltage ok green yellow tag read yellow error AS-i data communication operation and error display at the read/write head 5. Installation Fixing is done using 2 M4 screws and nuts or an angle bracket. Information about the available mounting accessories is given on our website at: Data sheet direct DTA100... -
Seite 14: Electrical Connection
DTA100 READ WRITE HEAD FOR RF IDENTICFICATION SYSTEMS 6. Electrical connection Connect the read/write head to the AS-i network using the M12 connector. Voltage is supplied via the AS-i network. You can find a selection of sockets on our website at: Data sheet direct DTA100 Accessories... -
Seite 15: The Read/Write Head In The As-I Network
DTA100 READ WRITE HEAD FOR RF IDENTICFICATION SYSTEMS 7. The read/write head in the AS-i network Basic setting Parameters Values I/O code [hex] ID code [hex] Extended ID2 code [hex] ID1 code for coded value [hex] Slave address (factory setting) Addressing The read/write head is addressed using an addressing unit (e.g. -
Seite 16: Additional Functions To The As-I Profile
DTA100 READ WRITE HEAD FOR RF IDENTICFICATION SYSTEMS Coded value representation using the data bits D16...D1 The ID value is represented as a signed 16-bit number. Range Decimal from from Value range 32767 7FFF Message range -32768 FFFF 8000 Value 0 = no ID tag in the reading range or ID tag not detected. 8. -
Seite 17: Technical Data
*) referred to the ID tag E80301 (middle of the screw) For the distances to other ID tags see the respective data sheet (E803xx) ifm electronic gmbh • Teichstraße 4 • D-45127 Essen We reserve the right to make technical alterations without prior notice . - Seite 18 ) DTA100 TÊTE DE LECTURE ÉCRITURE POUR IDENTIFICATION PAR RADIOFRÉQUENCE RFID La notice d'utilisation ... s'applique à tous les appareils de type DTA100..s'adresse à des personnes compétentes selon les directives CEM et basse tension..fait partie de l'appareil. Elle fournit des indications sur l'utilisation correcte du produit.
-
Seite 19: Consignes De Sécurité
) DTA100 TÊTE DE LECTURE ÉCRITURE POUR IDENTIFICATION PAR RADIOFRÉQUENCE RFID 1. Consignes de sécurité Généralité Respectez les indications de la notice d'utilisation. Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrects peuvent porter atteinte à la sécurité des personnes et des installations. -
Seite 20: Caractéristiques Et Fonctionnement
) DTA100 TÊTE DE LECTURE ÉCRITURE POUR IDENTIFICATION PAR RADIOFRÉQUENCE RFID 2. Caractéristiques et fonctionnement • La tête de lecture/écriture DTA100 lit sans contact les données des étiquettes électroniques RFID (TAG) qui sont compatibles avec le système, • les convertit en valeurs codées numériquement •... -
Seite 21: Eléments De Visualisation
) DTA100 TÊTE DE LECTURE ÉCRITURE POUR IDENTIFICATION PAR RADIOFRÉQUENCE RFID 4. Eléments de visualisation Etat Signification verte ALLUMEE tension d'alimentation ok verte jaune ALLUMEE étiquette lue jaune rouge ALLUMEE erreur de communication des données AS-i rouge indication de fonctionnement et d'erreurs sur la tête de lecture/écriture 5. -
Seite 22: Raccordement Électrique
) DTA100 TÊTE DE LECTURE ÉCRITURE POUR IDENTIFICATION PAR RADIOFRÉQUENCE RFID 6. Raccordement électrique Raccordez la tête de lecture/écriture au réseau AS-i via le connecteur M12. L'ali- mentation en tension s'effectue via le réseau AS-i. Vous trouvez une sélection de connecteurs femelles sur notre site web à : Fiche technique DTA100 Accessoires... -
Seite 23: La Tête De Lecture/Écriture Dans Le Réseau As-I
) DTA100 TÊTE DE LECTURE ÉCRITURE POUR IDENTIFICATION PAR RADIOFRÉQUENCE RFID 7. La tête de lecture/écriture dans le réseau AS-i Réglages de base Profil AS-i / Adresse Valeurs Code E/S [hexa] Code ID [hexa] Code ID2 [hexa] Code ID1 [hexa] Adresse d'esclave (réglage usine) Adressage La tête de lecture/écriture est adressée à... -
Seite 24: Fonctions Supplémentaires Selon Le Profil As-I
) DTA100 TÊTE DE LECTURE ÉCRITURE POUR IDENTIFICATION PAR RADIOFRÉQUENCE RFID Représentation des valeurs stockées par des bits de données D16…D1 La valeur numérique stockée dans le TAG est représentée par un nombre de 16 bits avec signe. Plage Décimal Hexa à... -
Seite 25: Données Techniques
*) par rapport au TAG E80301 (milieu de la vis) Pour les distances avec d'autres TAG voir la fiche technique correspondante (E803xx) ifm electronic gmbh • Teichstraße 4 • D-45127 Essen Nous nous réservons le droit de modifier les données techniques sans préavis . FR - DTA100...
