Bedienungsanleitung
DE

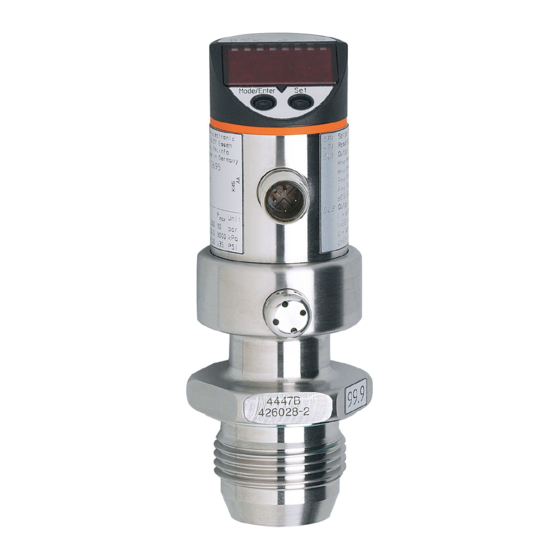

Kombisensor für Pumpendiagnose
und Drucküberwachung
PIM693
PIM694
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic efector 500 PIM693

  • Seite 1 Bedienungsanleitung Kombisensor für Pumpendiagnose und Drucküberwachung PIM693 PIM694...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung ������������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ����������������������������������������������������������������������������������������������3 3 Schnelleinstieg ����������������������������������������������������������������������������������������������������4 4 Bestimmungsgemäße Verwendung����������������������������������������������������������������������6 5 Funktion ����������������������������������������������������������������������������������������������������������������6 5�1 Auswertemöglichkeiten �����������������������������������������������������������������������������������6 5�2 Pumpenüberwachung ������������������������������������������������������������������������������������7 5�3 Drucküberwachung / Analogfunktion ��������������������������������������������������������������8 5�4 Drucküberwachung / Schaltfunktion ���������������������������������������������������������������9 6 Montage��������������������������������������������������������������������������������������������������������������10 7 Elektrischer Anschluss����������������������������������������������������������������������������������������12 8 Bedien- und Anzeigeelemente����������������������������������������������������������������������������13 9 Menü�������������������������������������������������������������������������������������������������������������������14 9�1 Menüstruktur�������������������������������������������������������������������������������������������������14...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung� Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 4: Schnelleinstieg

    3 Schnelleinstieg Wichtig für optimale Pumpen- diagnose: Gerät möglichst nahe am Auslauf der Pumpe montieren� Anzeige und Bedienung Das Gerät besitzt eine 4-stellige alfanumerische Anzeige� Im Auslieferungszu- stand wechselt sie zwischen den beiden folgenden Anzeigen: Balkenanzeige Pumpendiagnose: = geringe Abweichung vom Normalbetrieb = starke Abweichung vom Normalbetrieb = Abweichung außerhalb des tolerierten Bereichs Aktueller Systemdruck in bar z�...
  • Seite 5 Gerät auf die Anlage einstellen (Teach-In) ► Anlage in Betrieb setzen und im Normalbetrieb fahren� ACHTUNG: Für den Teachvorgang muss der Druck mindestens 5% des Messbereichsendwerts betragen� Für ein sicheres Teach-In werden 10% des Messbereichsendwerts empfohlen� ► [PUMP] wählen, gewünschte Einstellung festlegen: ���...
  • Seite 6: Bestimmungsgemäße Verwendung

    4 Bestimmungsgemäße Verwendung Das Gerät überwacht den Betriebszustand von Pumpen und den Systemdruck von Maschinen und Anlagen� Einsatzbereich Druckart: Relativdruck Bestell- Zulässiger Messbereich Berstdruck nummer Überdruck PIM693 -1���25 -14,4���362,7 1 450 5 070 PIM694 -1���10 -14,5���145 2 175 MPa = bar ÷ 10 / kPa = bar × 100 Statische und dynamische Überdrücke, die den angegebenen Überlast- druck überschreiten, sind durch geeignete Maßnahmen zu unterbinden�...
  • Seite 7: 5�2 Pumpenüberwachung

    5.2 Pumpenüberwachung Beim Betrieb von Pumpen entstehen in der Druckleitung Pulsationsmuster� Es handelt sich um hochfrequente minimale Druckschwankungen, die die Normalkur- ve des Systemdrucks überlagern� Die Pulsationsmuster hängen ab vom Betriebszustand der Pumpe und der Anla- ge� Im Normalbetrieb entsteht ein charakteristisches Muster� Bei nicht normalen Betriebsbedingungen verändert es sich�...
  • Seite 8: 5�3 Drucküberwachung / Analogfunktion

    • Das im Normalbetrieb entstehende Pulsationsmuster wird erfasst� Es wird in einen Zahlenwert (Pu1) umgerechnet, den das Gerät als Normalwert speichert� Balkenanzeige: Offen � Der Normalwert kann automatisch durch Teachvorgang oder manuell festgelegt werden (→ 10.2). • Im laufenden Betrieb wird das Pulsationsmuster ständig überwacht� Weicht es vom Normalwert ab und überschreitet dabei den Toleranzbereich SEn1 (= die festgelegten Grenzen HSP1 und LSP1), ändert Ausgang 1 seinen Schaltzu- stand;...
  • Seite 9: 5�4 Drucküberwachung / Schaltfunktion

    Im eingestellten Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA / zwischen 20 und 4 mA� Weiter wird signalisiert: • Systemdruck oberhalb des Messbereich: Ausgangssignal > 20 mA bei [OU2] = [I], das Ausgangssignal fällt maximal bis auf 3,8 mA bei [OU2] = [InEG]� •...
  • Seite 10: Montage

    6 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist� ► Gerät möglichst nahe am Auslauf der Pumpe montieren� Möglichst waagerecht oder senkrecht nach unten montieren� Nur so wird das Pulsationsmuster optimal auf das Gerät übertragen� ►...
  • Seite 11: Einschweißadapter

    Durch G 1-Prozessadapter ist das Gerät adaptierbar an unterschiedliche Prozess- anschlüsse� Adapter sind gesondert als Zubehör zu bestellen� Montagevorgang � � �� � ► Gerät in den Adapter (A) einschrauben, bis es handfest sitzt� Dabei mecha- nische Einwirkungen auf die Dichtflächen vermeiden (Abb� 1)� ►...
  • Seite 12: Elektrischer Anschluss

    7 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN50178, SELV, PELV� Für den Gültigkeitsbereich cULus: Das Gerät muss aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden�...
  • Seite 13: Bedien- Und Anzeigeelemente

    8 Bedien- und Anzeigeelemente � � � � � � � � � ���������� ��� �� �� 1 bis 8: Indikator-LEDs LED 1: grün = Anzeige des Systemdrucks in bar� LED 2: grün = Anzeige des Systemdrucks in MPa� LED 3: grün = Anzeige des Systemdrucks in PSI� LED 4: nicht belegt�...
  • Seite 14: Menü

    9 Menü 9.1 Menüstruktur ��� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
  • Seite 15: 9�2 Menü-Erläuterung

    9.2 Menü-Erläuterung PUMP Einstellen auf den Drehzahlbereich der überwachten Pumpe� tPu1 Normalwert für Pulsation teachen ( )� Empfindlichkeit der Pumpenüberwachung (Toleranzgrenzen für Über- / SEn1 Unterschreiten des Normalwerts)� Schaltfunktion für OUT1 (Pumpendiagnose): • Fensterfunktion / Schließer [Fno] oder Fensterfunktion / Öffner [Fnc]� Ausgangsfunktion für OUT2 (Überwachung des Systemdrucks): •...
  • Seite 16: Parametrieren

    10 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 10.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken, bis gewünsch- ����������...
  • Seite 17 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] angezeigt wird. ���������� ��� ► Kurz [Set] drücken� > Der erste Parameter des Untermenüs ���������� ��� wird angezeigt (hier: [dAPu])� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden�...
  • Seite 18: 10�2 Gerät Für Pumpendiagnose Konfigurieren

    10.2 Gerät für Pumpendiagnose konfigurieren 10.2.1 Anpassen an die Pumpe ► [PUMP] wählen, gewünschte Einstellung festlegen: [FAST] für schnelle Pumpen (mehr als 200 U/min), [SLOW] für langsame Pumpen (40���300 U/min)� Pumpen mit einer Drehzahl unter 40 U/min können nicht überwacht werden�...
  • Seite 19: Empfindlichkeit Anpassen (Optional)

    10.2.4 Empfindlichkeit anpassen (optional) ► [SEn1] wählen und Wert zwischen 1 und 20 einstellen� Der Wert legt die obere und untere Toleranzgrenze für Pulsation fest (1 = geringste, 20 = höchste Toleranz; → Abb. 10.2.2). ► Funktion erneut testen, SEn1-Wert bei Bedarf anpassen oder Diagnose- funktion optimieren → 10.2.7.
  • Seite 20: 10�3 Gerät Für Drucküberwachung Konfigurieren

    ► [LSP1] wählen und unteren Grenzwert für das Überwachungsfenster eingeben (→ Abb. 10.2.2). Er muss kleiner oder gleich dem notierten Minimalwert sein� Je weiter LSP1 unter dem notierten Minimalwert liegt, desto größer ist die Toleranz gegenüber Schwankungen des Pulsationswerts� ACHTUNG: [HSP1] muss stets größer sein als [Pu1], [LSP1] muss stets kleiner sein als [Pu1]�...
  • Seite 21: 10�4 Benutzereinstellungen (Optional)

    10.3.3 Schaltgrenzen festlegen ► [SP2] wählen und Wert einstellen, bei dem der Ausgang schaltet� ► [rP2] wählen und Wert einstellen, bei dem der Ausgang zurückschaltet� rP2 ist stets kleiner als SP2� Es können nur Werte eingegeben werden, die unter dem Wert für SP2 liegen� Optional: Schaltsignal “Drucküberwachung”...
  • Seite 22: 10�5 Service-Funktionen

    10.5 Service-Funktionen 10.5.1 Ablesen der Min-/Maxwerte für Systemdruck ► [HI] oder [LO] wählen, kurz [Set] drücken� [HI] = Maximalwert, [LO] = Minimalwert� Speicher löschen: ► [HI] oder [LO] wählen� ► [SET] drücken und gedrückt halten, bis [----] angezeigt wird� ► Kurz [MODE/ENTER] drücken�...
  • Seite 23: Betrieb

    11 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im normalen Arbeitsbetrieb (Run-Modus)� Es führt seine Mess- und Auswertefunktionen aus und gibt Ausgangssignale entsprechend den eingestellten Parametern� 11.1 Einstellung der Parameter ablesen ► Kurzer Druck auf [Mode/Enter] blättert durch die Parameter� ►...
  • Seite 24: 11�3 Fehleranzeigen

    11.3 Fehleranzeigen [OL] Überlastdruck (Messbereich überschritten) [UL] Unterlastdruck (Messbereich unterschritten) [SC1] Kurzschluss in OUT1* [SC2] Kurzschluss in OUT2* [SC] Kurzschluss in beiden Ausgängen* [Err] Interner Fehler, ungültige Eingabe *Der betreffende Ausgang ist abgeschaltet, solange der Kurzschluss andauert� Diese Meldungen werden auch bei ausgeschaltetem Display angezeigt� 12 Maßzeichnung �...
  • Seite 25: Technische Daten

    13 Technische Daten Betriebsspannung [V] ������������������������������������������������������������������������������������������ 18���32 DC Stromaufnahme [mA]������������������������������������������������������������������������������������������������������< 50 Strombelastbarkeit [mA] ��������������������������������������������������������������������������������������������������250 Kurzschlussschutz; verpolungssicher / überlastfest, Watchdog integriert Spannungsabfall [V] ���������������������������������������������������������������������������������������������������������< 2 Bereitschaftsverzögerungszeit [s]������������������������������������������������������������������������������������ 0,2 Min� Ansprechzeit Schaltausgänge [ms]���������������������������������������������������������������������������2,5 Schaltfrequenz OUT2 [Hz]�����������������������������������������������������������������������������������������������350 Analogausgang (Messbereich skalierbar) ������������������������������������������� 4���20 mA / 20���4 mA Max. Bürde [Ω] ����������������������������������������������������������������(UB - 10) x 50;...
  • Seite 26: 13�1 Einstellbereiche

    13.1 Einstellbereiche Oberer (SP2) / unterer Grenzwert (rP2) für Systemdruck; Analogstartpunkt (ASP) / Analogendpunkt (AEP) für Systemdruck ΔP -0,96 25,00 -1,00 24,96 -1,00 18,74 5,24 25,00 0,02 -13,8 362,7 -14,4 362,1 -14,4 271,8 76,2 362,7 MPa -0,096 2,500 -0,100 2,496 -0,100 1,874 0,524 2,500 0,002 -0,98 10,00 -1,00...
  • Seite 27: Werkseinstellung

    14 Werkseinstellung Werkseinstellung Benutzer-Einstellung PUMP FAST SEn1 0% MEW* 100% MEW* 25% MEW* 23% MEW* dAPu HSP1 800,0 760,0 LSP1 720,0 PumF 0,00 0,00 SELd P Pu * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar Technische Daten und weitere Informationen unter www�ifm�com...
