A N S L U T N I N G A R F Ö R A N N A N U T R U S T N I N G

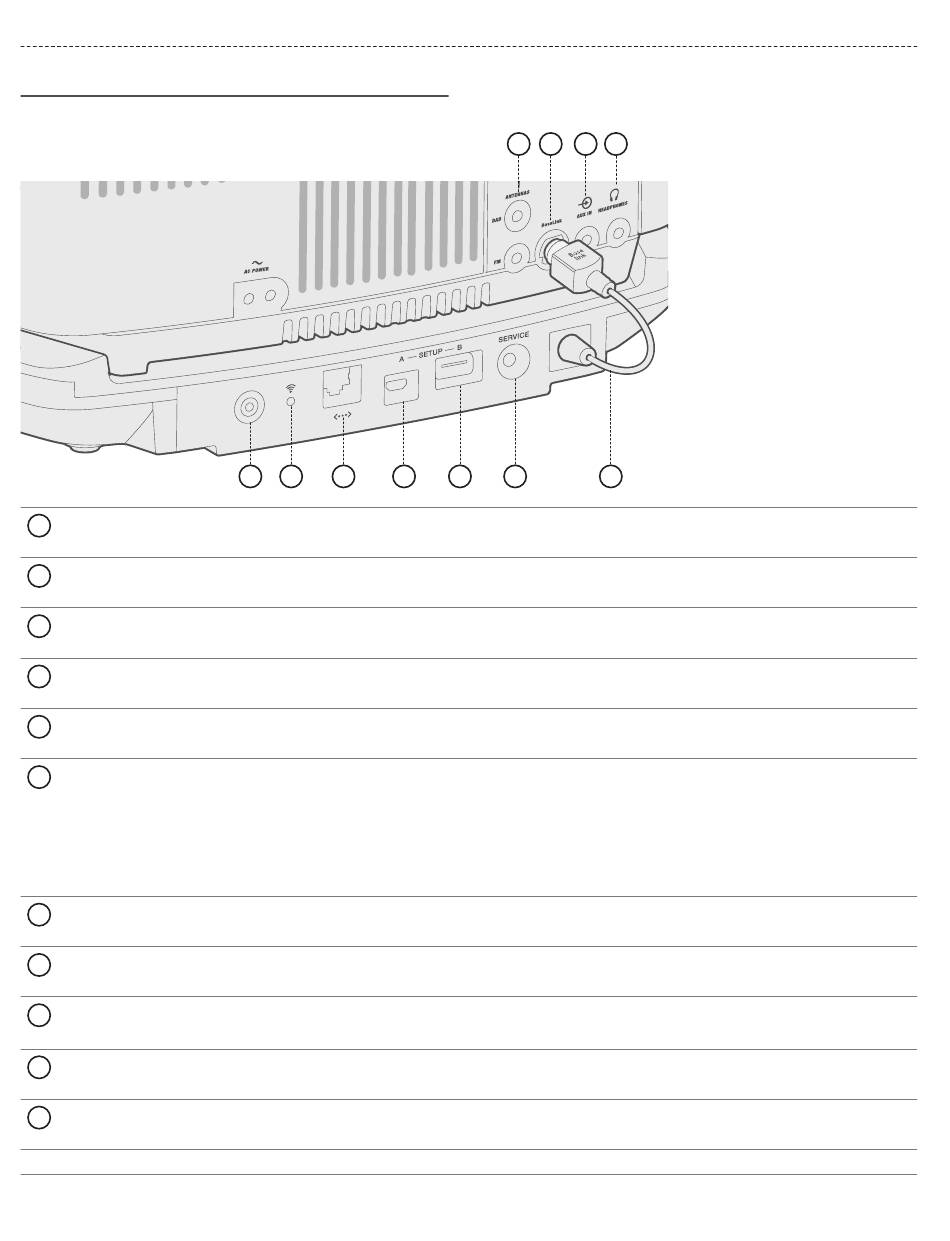

Systemanslutningar

På anslutningspanelen finns anslutningar för extern utrustning.
1
ANTENN
Kontakter för 3,5 mm FM-antenn och 2,5 mm DAB-antenn (se sidan 20).
2 BoseLink-kontakt
Ingången på SoundTouch®-sockeln.
3 AUX IN-kontakt
3,5 mm stereoingång för externa källor (se sidan 19).
4
HÖRLURAR
3,5 mm ingång för hörlurar (se sidan 19).
5 Kontrollknapp
Inaktiverar Wi-Fi, initierar installationsläge eller startar om SoundTouch®-sockeln (se sidan 22).
6 Indikator för trådlöst nätverk:
• Blinkar med vitt sken – Söker efter Wi-Fi-nätverk
• Fast vitt (dim) – Energisparläge och anslutet till Wi-Fi-nätverket
• Fast vitt (klart) – Påslaget och anslutet till Wi-Fi-nätverket
• Fast gult – Systemet är försatt i installationsläge
• Släckt – Det trådlösa nätverket är inaktiverat eller systemet är Ethernet-anslutet
7 Ethernet-kontakt
Används för att göra en trådbunden anslutning.
8 SETUP A
USB mikro-B-kontakt för nätverksinställningar via en dator.
9 *
SETUP B
En USB standard A-kontakt för framtida användning.
10
SERVICE-kontakt
Används för speciella servicefunktioner. Den ska inte användas av kunderna.
11 Bose link-kabel för SoundTouch®-sockel
Sätts in i Bose link-kontakten. Den strömförsörjer och kontrollerar signaler till SoundTouch®-sockeln.
*
USB-kontakterna är inte avsedda att användas för uppladdning av en smarttelefon, surfplatta eller liknande enhet.
1 8 – S V E N S K A
8
5 6 7
1 2 3 4
10 11
9
