2.3 Flüssigkeiten und Material
MEMBRANE: PTFE
PUMPENKOPF: Polypropylen; auf Anfrage: PVC, 316 Edelstahl, PTFE, PVDF
FILTER: Polypropylen
SCHLAUCHANSCHLUSS: Polypropylen
SAUGSCHLAUCH: PVC - flexibel
ABLAUFSCHLAUCH: Polyethylen
VENTILE TYP: FPM (Viton), (auf Anfrage in EPDM (Dutral), NBR, Silycon)
"Kugelrückschlagventile " auf Anfrage Typ SS 316 und feuerfeste Glas.
Erhältlich mit Federrück- und "KALREZ" Ventil.
DICHTUNGEN: FPM auf Anfrage EPDM (Dutral), NBR, Silycon, PTFE nur für Kugelventile

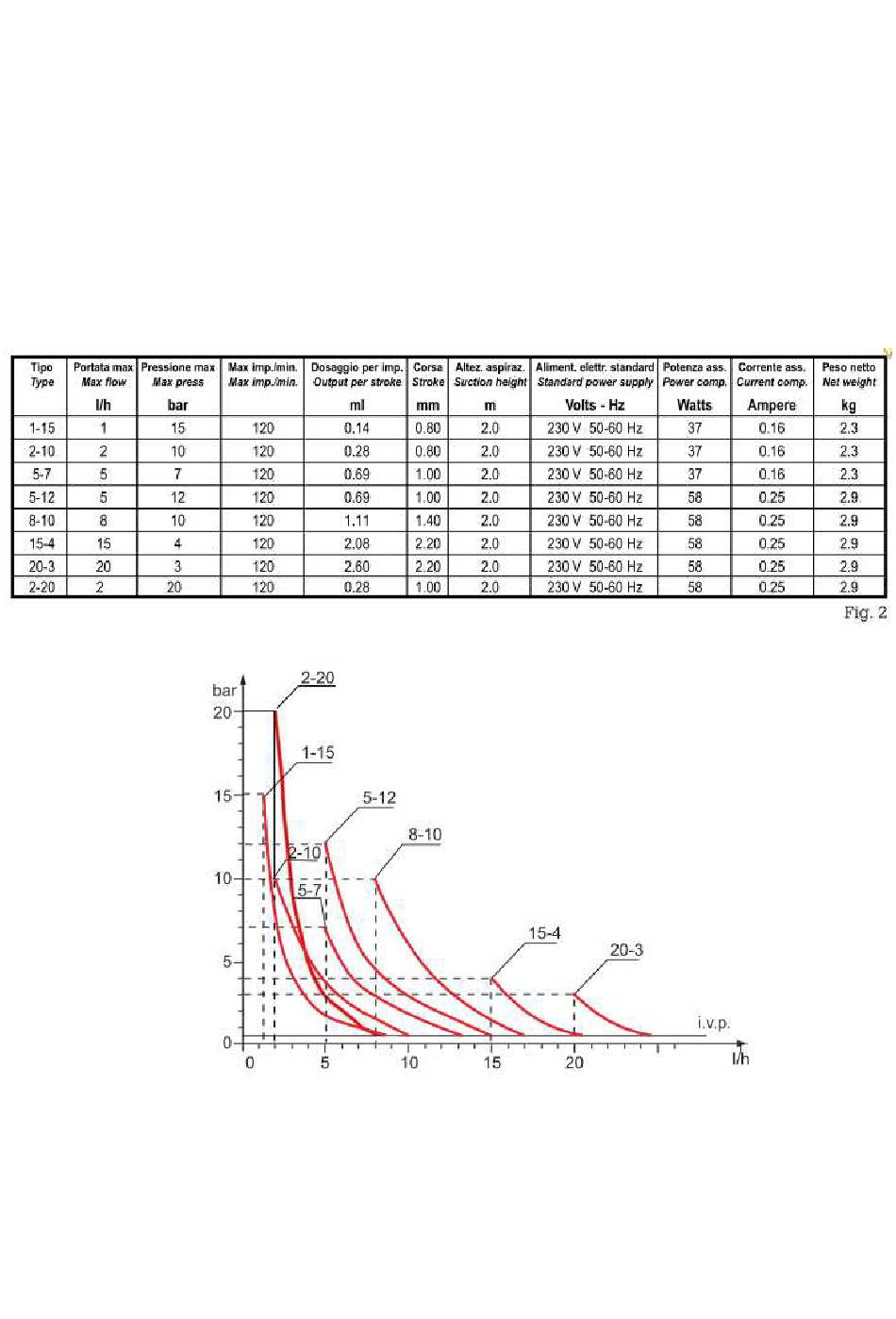

Technische Kennlinien
Fig. 3
Das Diagramm Fig. 3 zeigt die maximale Durchflussgröße in Bezug auf dem maximalen
Arbeitsdruck. Ebenso bildet das Diagramm die Einspritzventil Verluste (I.V.P.) ab. Durch
die Produktionsanforderungen und die technischen Eigenschaften der Geräte kann es bei
den maximalen Grenzwerten zu einer Toleranz von 5% kommen.
