TILLIG BAHN 92653 Bedienungsanleitung

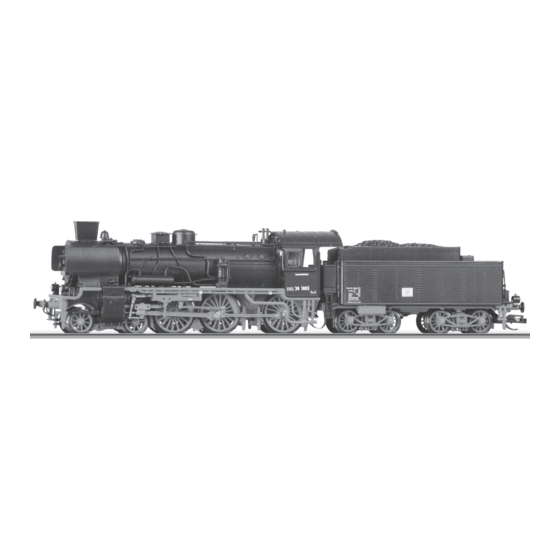

Dampflok
BR 38 mit Sound
Art.-Nr. 92653
Achtung!
!
Vor Inbetriebnahme unbedingt den folgenden Abschnitt sorgfältig lesen und die Betriebs-
hinweise beachten!
Bitte unbedingt vor Gebrauch beachten!
Der Tender ist mit einer trennbaren Kupplung (mechanisch
steckbar an der Lok, elektrisch steckbar am Tender) mit der Lok
verbunden. Das ist für Transport und Wartung eine optimale
Lösung. Dies erfordert aber eine erhöhte Sorgfalt beim Kuppeln
und Trennen des Modells.
Bedingt durch die kleine Bauart des Tenders musste die Digi-
talschnittstelle und der Platz für den Lautsprecher in der Lok
untergebracht werden. Das bedeutet, dass der Tender alleine
nicht betriebsfähig ist! Durch diese Anordnung ist eine Vielzahl
von Leitungsverbindungen zwischen Lok und Tender erforder-
lich. Diese sind durch eine flexible Leiterplatte, die im Tender in
einen Foliensteckverbinder zu stecken ist, realisiert. Diese Steck-
verbindung erfordert eine erhöhte Sorgfalt bei der Nutzung.
Abb. 1
www.tillig.com
www.facebook.com/tilligbahn
166
620
662 662
662
Bitte beachten Sie daher die folgenden Hinweise sorg-
fältig!
Kuppeln: Zunächst bitte die mechanische Verbindung der Lok
durch Zusammenschieben von Lok und Tender (auf dem Gleis)
vornehmen (Abb.1). Als Zweites die Leiterplatte möglichst mit
einer flachen Justierzange (oder einer breiteren Pinzette) in
den Steckverbinder des Tenders bis zum Anschlag einstecken
(Abb.2).
Entkuppeln: Zunächst die Leiterplatte mit einer flachen Justier-
zange (oder einer breiteren Pinzette) aus dem Steckverbinder
des Tenders nach unten herausziehen (Abb.2). Als Zweites die
Lok-Tenderkupplung durch Ziehen aus der Raststellung lösen
(Abb.1). Das Kuppeln und Entkuppeln sollte auf ein möglichstes
Mindestmass beschränkt bleiben.
Steckverbinder Tender
– 1 –
662
Abb. 2
363985 / 18.05.2015
