Seite 1 Læs denne brugsanvisning omhyggeligt igennem inden du anvender den benzindrevne buskrydder og overhold sikkerhedsbestemmelserne til mindste detalje! Gem denne brugsanvisning omhyggeligt! Σημαντικό: Πριν θέσετε σε λειτουργία τον Βενζινοκίνητο Θαμνοκοπτικό διαβάσετε προσεχτικά το παρόν εγχειρίδιο οδηγιών και εφαρμόσετε αυστηρά τους κανονισμούς ασφαλείας. Διατηρήστε με προσοχή το εγχειρίδιο οδηγιών! EBH252U EBH252L EBH253U EBH253L...
Seite 56: Symbole
Lesen Sie diese Broschüre mit detaillierten Informationen zu den verschiedenen Bezeichnung der Bauteile..........63 Punkten, die die herausragende Leistung demonstrieren, aufmerksam durch. Montieren des Griffs ............64 So können Sie das best mögliche Ergebnis mit Ihrer Motorsense von MAKITA erzielen. Montieren des Schutzes ..........65 Montieren der Schneidklinge / des Nylon-Schneidkopfes ..........66...
Seite 57: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsregeln – Lesen Sie diese Betriebsanleitung durch und machen Sie sich mit dem Umgang mit diesem Werkzeug vertraut. Unzureichend informierte Bediener können durch unsachgemäßen Umgang mit dem Werkzeug sich und andere gefährden. – Verleihen Sie das Werkzeug nur an Personen, die nachweislich über Erfahrungen im Umgang mit derartigen Werkzeugen verfügen.
Seite 58 Starten Sie die Motorsense nur gemäß den Anleitungen. – Starten Sie den Motor auf keine andere Weise! – Verwenden Sie die Motorsense und die Werkzeuge nur für die angegebenen Zwecke. – Starten Sie den Motor nur, wenn das Werkzeug vollständig zusammengebaut ist.
Seite 59: Handhabung
Handhabung – Verwenden Sie das Werkzeug nur bei guten Licht- und Sichtverhältnissen. Achten Sie im Winter auf rutschige oder nasse Bereiche, z. B. auf vereiste oder schneebedeckte Flächen (Rutschgefahr). Sorgen Sie immer für einen sicheren Stand. – Schneiden Sie niemals über Hüfthöhe. –...
Seite 60: Erste Hilfe
MAKITA freigegeben sind und geliefert werden. Die Verwendung nicht freigegebener Zubehörteile und Werkzeuge stellt eine erhöhte Unfallgefahr dar. MAKITA übernimmt keine Haftung für Unfälle oder Schäden, die durch die Verwendung nicht genehmigter Schneidwerkzeuge, Befestigungen der Schneidwerkzeuge und Zubehörteile verursacht werden.
Seite 61: Technische Daten
TECHNISCHE DATEN EBH252U, EBH252L EBH252U EBH252L Modell Fahrradgriff Bügelgriff Abmessungen: Länge x Breite x Höhe (ohne Schneidblatt) 1.770 x 620 x 490 1.770 x 330 x 275 Gewicht (ohne Kunststoffschutz und Schneidblatt) Volumen (Kraftstofftank) Volumen (Öltank) 0,08 Motorhubraum 24,5 Maximale Motorleistung 0,71 bei 7.000 min...
Seite 62 TECHNISCHE DATEN EBH253U, EBH253L EBH253U EBH253L Modell Fahrradgriff Bügelgriff Abmessungen: Länge x Breite x Höhe (ohne Schneidblatt) 1.770 x 620 x 490 1.770 x 330 x 275 Gewicht (ohne Kunststoffschutz und Schneidblatt) Volumen (Kraftstofftank) Volumen (Öltank) 0,08 Motorhubraum 24,5 Maximale Motorleistung 0,71 bei 7.000 min Motordrehzahl bei empfohlener max.
Seite 63: Bezeichnung Der Bauteile
BEZEICHNUNG DER BAUTEILE EBH252L EBH252U EBH253L EBH253U BEZEICHNUNG DER BAUTEILE Kraftstofftank Seilspulstarter Luftreiniger I/O-Schalter (EIN/AUS) Zündkerzenstecker Abluftschalldämpfer Kupplungsgehäuse Hinterer Griff Aufhängung Griff Regelungshebel Regelungskabel Spindel Schutz (Schutz für Schneidwerkzeug) Getriebegehäuse / Kopfgehäuse Griffhalterung Schneidklinge Nylon-Schneidkopf Tankdeckel Starterknopf Abluftleitung Ölstandsanzeiger...
Seite 64: Montieren Des Griffs
MONTIEREN DES GRIFFS ACHTUNG: Stoppen Sie vor allen Arbeiten mit der Motorsense den Motor und ziehen Sie den Zündkerzenstecker von der Zündkerze. Tragen Sie immer Schutzhandschuhe! ACHTUNG: Stellen Sie sicher, dass Sie die Motorsense vor dem Start wieder vollständig montiert haben. Für Modelle mit Fahrradgriff –...
Seite 65: Montieren Des Schutzes
MONTIEREN DES SCHUTZES WARNUNG: Verwenden Sie das Werkzeug nur mit der zugelassenen Kombination an Sicherheitseinrichtungen. Andernfalls kann der Kontakt mit einem Schneidwerkzeug schwere Verletzungen verursachen. ACHTUNG: Ziehen Sie die beiden Schrauben rechts und links gleichmäßig fest, sodass der Abstand zwischen der Klemme und der Schutzhaube konstant ist.
Seite 66: Für Nylon-Schneidkopf (Für Schutzhaube Vom Typ A)
MONTIEREN DER SCHNEIDKLINGE / DES NYLON-SCHNEIDKOPFES ACHTUNG: Verwenden Sie ausschließlich originale Schneidblätter / Nylon-Schneidköpfe von MAKITA. – Das Schneidblatt muss gut geschliffen sein und darf keine Risse oder Brüche aufweisen. Falls das Schneidblatt während des Betriebs gegen einen Stein geschlagen ist, stoppen Sie sofort den Motor und überprüfen Sie das Blatt.
Seite 67: Montieren Des Metallschneidblatts
Montieren des Metallschneidblatts ACHTUNG: Tragen Sie beim Umgang mit dem Metallschneidblatt immer Schutzhandschuhe und bringen Sie die Schneidblattabdeckung auf dem Metallschneidblatt an. 1. Bringen Sie die Aufnahmescheibe (1) auf der Welle an. 2. Stecken Sie den Innensechskantschlüssel der Größe 4 (2) durch die Öffnung im Getriebegehäuse und drehen Sie die Aufnahmescheibe (1), bis diese vom Innensechskantschlüssel erfasst wird.
Seite 68: Vor Dem Betrieb
VOR DEM BETRIEB Inspektion und Nachfüllen von Motorenöl – Gehen Sie dazu wie folgt vor, wenn der Motor abgekühlt ist. – Entfernen Sie bei Beibehaltung des Antriebsniveaus den Ölstandsanzeiger und überprüfen Sie, dass der Ölstand zwischen den oberen und unteren Begrenzungsmarken liegt. Wenn der Ölstand so niedrig sein sollte, dass nur die Spitze der Ölstandsanzeige das Öl berührt, vor allem bei in das Motorgehäuse eingesteckter, aber nicht festgeschraubter Ölstandsanzeige (Abb.
Seite 69: Umgang Mit Dem Kraftstoff
Punkt 2 beim Ölwechsel: „Falls Öl ausläuft“ – Falls Öl zwischen Kraftstofftank und Motorenhauptblock ausläuft, wird das Öl über den Kühllufteinlass angesaut, sodass der Motor verunreinigt wird. Vergewissern Sie sich, dass Sie vor dem Start des Betriebs alles ausgelaufene Öl abgewischt haben. AUFTANKEN Umgang mit dem Kraftstoff Beim Umgang mit Kraftstoff ist äußerste Vorsicht geboten.
Seite 70: Richtige Handhabung Des Werkzeugs
RICHTIGE HANDHABUNG DES WERKZEUGS Befestigen des Schultergurtes – Stellen Sie die Gurtlänge so ein, dass die Schneidklinge Gurtschloss parallel zum Boden verläuft. Für EBH252U, EBH253U HINWEIS: Achten Sie darauf, dass sich Ihre Kleidung usw. nicht im Gurtschloss verfängt. EBH252U EBH253U Trennen Für EBH252L, EBH253L...
Seite 71: Wichtige Betriebsschritte Und Stoppen Des Werkzeugs
Drehzahl Niedrige Hohe Entriegelungshebel Drehzahl Drehzahl Gashebel EBH252L EBH252U EBH253L EBH253U 2) Stellen Sie den I/O-Schalter (1) auf BETRIEB. SCHLIESSEN 3) Choke-Hebel Schließen Sie den Choke-Hebel. Öffnen des Chokes: – Bei kalten Temperaturen oder wenn der Motor kalt ist, ist der Choke völlig geschlossen.
Seite 72 2) Beachten Sie, dass der Schneidkopf nicht sofort stoppt, und prüfen Sie, dass dieser von STOPP selbst langsamer wird. EBH252L EBH252U EBH253L EBH253U ANPASSEN DER NIEDERDREHZAHL (LEERLAUF) Passen Sie die Leerlaufdrehzahl bei Bedarf mit Hilfe der Vergaser-Einstellschraube an. ÜBERPRÜFEN DER NIEDERDREHZAHL...
Seite 73: Wartungsanweisungen
WARTUNGSANWEISUNGEN ACHTUNG: Stoppen Sie vor allen Arbeiten mit der Motorsense den Motor und ziehen Sie den Zündkerzenstecker von der Zündkerze (siehe „Überprüfen der Zündkerze“). Tragen Sie immer Schutzhandschuhe! Führen Sie die folgenden Wartungsarbeiten regelmäßig durch, um eine lange Lebenszeit zur erzielen und Beschädigungen des Werkzeugs zu vermeiden.
Seite 74: Wichtige Punkte Beim Umgang Mit Dem Luftreinigereinsatz
3) Bringen Sie am Ölnachfüllstutzen einen alten Lappen oder Papier an. Putzlappen oder Papier 4) Trennen Sie den Ölstandsanzeiger, lassen Sie das Öl ab, indem Sie den Hauptblock in Richtung Ölnachfüllstutzen neigen. Leiten Sie das Öl für eine ordnungsgemäße Entsorgung in einen Container 5) Halten Sie das Antriebsniveau, und füllen Sie Öl bis zur Kante des Ölnachfüllstutzens auf.
Seite 75 GETRIEBEGEHÄUSE Getriebegehäuse – Tragen Sie aller 30 Betriebsstunden Schmiere (Shell Alvania 2 oder eine äquivalente) durch das Schmierloch auf das Getriebegehäuse auf. Schmierloch (Originales MAKITA-Schmierfett erhalten Sie bei Ihrem MAKITA-Händler.) REINIGEN DES KRAFTSOFFFILTERS Kraftstoffleitung WARNUNG: UMGANG MIT FEUER STRENGSTENS VERBOTEN Gehäuseklemme...
Seite 76: Austauschen Des Nylonfadens
Austauschen des Nylonfadens (Für Ultra Auto 4) Stoppen Sie zuerst den Motor. Abdeckung Drücken Sie die Riegel nach innen, um die Abdeckung anzuheben und die Spule zu entfernen. Riegel Drücken Drücken Haken Sie die Mitte des Nylonseils in die Kerbe in der Mitte der Spule ein, das Spule 80 mm (3 - 1/18”) eine Ende des Seils muss etwa 80 mm (3 - 1/18”) länger als das andere sein.
Seite 77 (Für Proulx) Stoppen Sie zuerst den Motor. Halten Sie das Gehäuse gut fest und drehen Sie die Spule im Uhrzeigersinn, bis der vorhandene Rest des Nylonfadens ganz in das Gehäuse zurückgezogen ist. Drehen Sie die Spule vor und zurück, um den Zug vom Faden zu nehmen. Ergreifen Sie die Schlaufe an der Oberseite der Spule und ziehen Sie sie von der Spule.
Seite 78 (Für B&F4 / Z5) WARNUNG: Vergewissern Sie sich, dass die Abdeckung des Nylon- Abdeckung Schneidkopfes ordnungsgemäß auf dem Gehäuse gesichert ist (siehe folgende Beschreibung). Bei unsachgemäß gesicherter Abdeckung kann der Nylon-Schneidkopf auseinanderfliegen und schwere Verletzungen verursachen. Laschen Drücken Sie die Laschen am Gehäuse und ziehen Sie die Abdeckung nach oben ab.
Seite 79 (Für „Bump & Feed“-Nachführung) Stoppen Sie zuerst den Motor. Drücken Sie die Laschen am Gehäuse (1) nach innen, um die Abdeckung (2) abzunehmen, entnehmen Sie anschließend die Spule. Haken Sie die Mitte des Nylonfadens in die Kerbe in der Mitte der Spule (1) ein, 80 mm (3-1/8”) das eine Ende des Fadens muss dabei etwa 80 mm länger als das andere sein.
Seite 80: Lagerung
LAGERUNG WARNUNG: Stellen Sie vor dem Ableiten des Kraftstoffs sicher, dass der Motor gestoppt ist und prüfen Sie, dass sich der Motor abgekühlt hat. Unmittelbar nach dem Stoppen des Motors ist dieser heiß und es besteht Verbrennungs-, Entzündungs- und Feuergefahr. ACHTUNG: Wenn das Werkzeug für längere Zeit nicht betrieben wird, lassen Sie den gesamten Kraftstoff ausdem Tank und dem Vergaser ab, und lagern Sie das Werkzeug an einem trockenen und sauberen Ort.
Seite 81 Betriebszeit Nach Täglich Abschalten/ 30 h 50 h 200 h Siehe Seite Position Betrieb Schmierung (10 h) Lagerung Inspizieren Motorenöl Austauschen Festziehen von Teilen Inspizieren (Schraube, Mutter) Reinigen/ Inspizieren Kraftstofftank Kraftstoff ablassen Funktion Gashebel überprüfen Funktion Stoppschalter überprüfen Schneidklinge Inspizieren Inspizieren/ Niederdrehzahl Einstellen...
Seite 82 FEHLERSUCHE Überprüfen Sie ein Problem selbst, bevor Sie eine Reparatur anfordern. Falls eine Abnormalität auftritt, regeln Sie das Werkzeug anhand der Beschreibung in diesem Handbuch. Missbrauchen Sie das Werkzeug nicht und demontieren Sie keine Teile entgegen der Beschreibung. Wenden Sie sich für Reparaturen an ein autorisiertes Servicezentrum oder einen Vertreter vor Ort. Abnormalitätsstatus Mögliche Ursache (Fehlfunktion) Abhilfe...

Diese Anleitung auch für:

Ebh253u Ebh252l Ebh253l

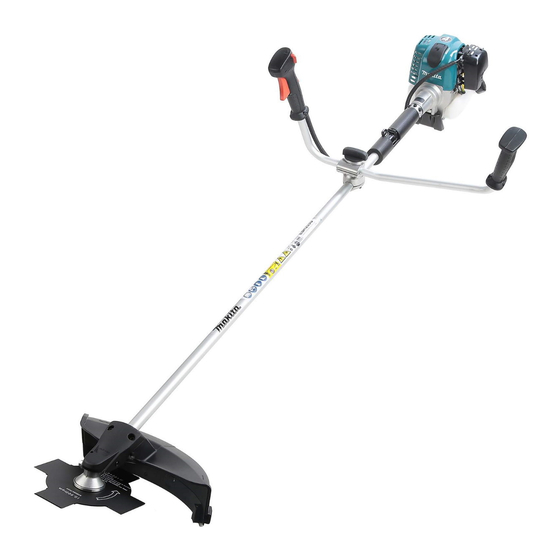

Makita EBH252U Originalbetriebsanleitung
