Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden.
Seite 7
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audioge‐ Gebrauch räten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen.
Seite 9
Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
Seite 10
Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
Seite 11
Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
Seite 12
Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐ dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
Seite 15
Installation Anschlussmöglichkeiten USB Mix 2...

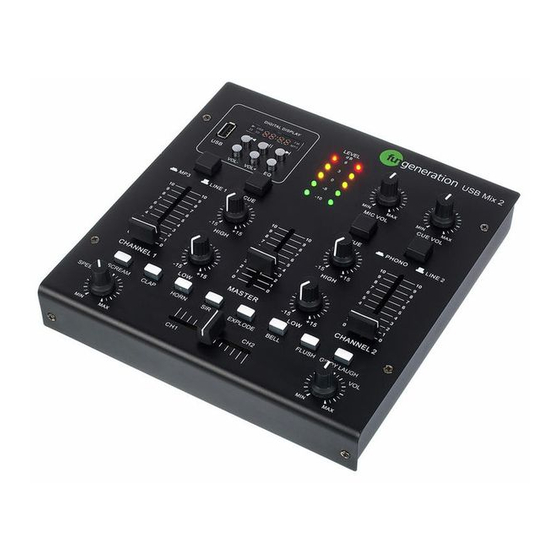

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite mixer...
Seite 17
Anschlüsse und Bedienelemente USB Mix 2...
Seite 18
Anschlüsse und Bedienelemente 1 [USB] Anschluss zur Aufnahme oder Wiedergabe über ein USB-Gerät 2 Display und Bedienung des MP3-Players Startet oder pausiert die Wiedergabe. Wählt das nachfolgende Stück zur Wiedergabe aus. Wählt das vorangegangene Stück zur Wiedergabe aus. [VOL+] Erhöht die Lautstärke des abgespielten Musikstücks. [VOL–] Verringert die Lautstärke des abgespielten Musikstücks.
Seite 19
Anschlüsse und Bedienelemente [EQ] Auswahl des EQs 3 [MP3 / LINE 1][PHONO / LINE 2] Wahlschalter zum Auswählen der Eingangsquelle des jeweiligen Kanals 4 [CUE] Wählt den Kanal, der über den Kopfhörer zu hören ist. 5 [HIGH] Drehregler zum Einstellen der Höhen des Eingangskanals 6 [LOW] Drehregler zum Einstellen der Tiefen des Eingangskanals 7 [CHANNEL 1 / CHANNEL 2]...
Seite 20
Anschlüsse und Bedienelemente 9 [MIC VOL] Drehregler zum Einstellen der Lautstärke des Mikrofon-Eingangssignals 10 [CUE VOL] Drehregler zum Einstellen der Lautstärke des Kopfhörers 11 Crossfader Regler zum Mischen der Signale des linken und rechten Kanals. Steht der Regler in mittlerer Position, sind beide Kanäle zu hören.
Seite 21
Anschlüsse und Bedienelemente Rückseite 16 [AC 12 V] Buchse zum Anschluss eines 12 VAC-Steckernetzteils 17 [POWER] Hauptschalter. Schaltet das Gerät ein und aus. USB Mix 2...
Seite 22
Anschlüsse und Bedienelemente 18 [PHONE] Ausgang zum Anschließen eines Kopfhörers 19 [MIC] Mikrofon-Eingang, ausgeführt als 6,35-mm-Klinkenbuchse 20 Erdungsschraube zur Reduzierung von Brummgeräuschen beim Anschluss von Plattenspielern 21 [OUTPUT] Master-Ausgang zum Anschließen eines Verstärkers, ausgeführt als Cinchbuchsen 22 [LINE 2 / LINE 1] Eingänge für Signale mit Line-Pegel (z.B.
Seite 24
Technische Daten Geräuschspannungsabstand > 70 dB Klirrfaktor < 0,02 % Versorgungsspannung 12 V 50 Hz Abmessungen (B × H × T) 207 mm × 206 mm × 50 mm Gewicht 1,35 kg mixer...
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
Seite 26
Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
Seite 27
Stecker- und Anschlussbelegungen Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse USB Mix 2...
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
