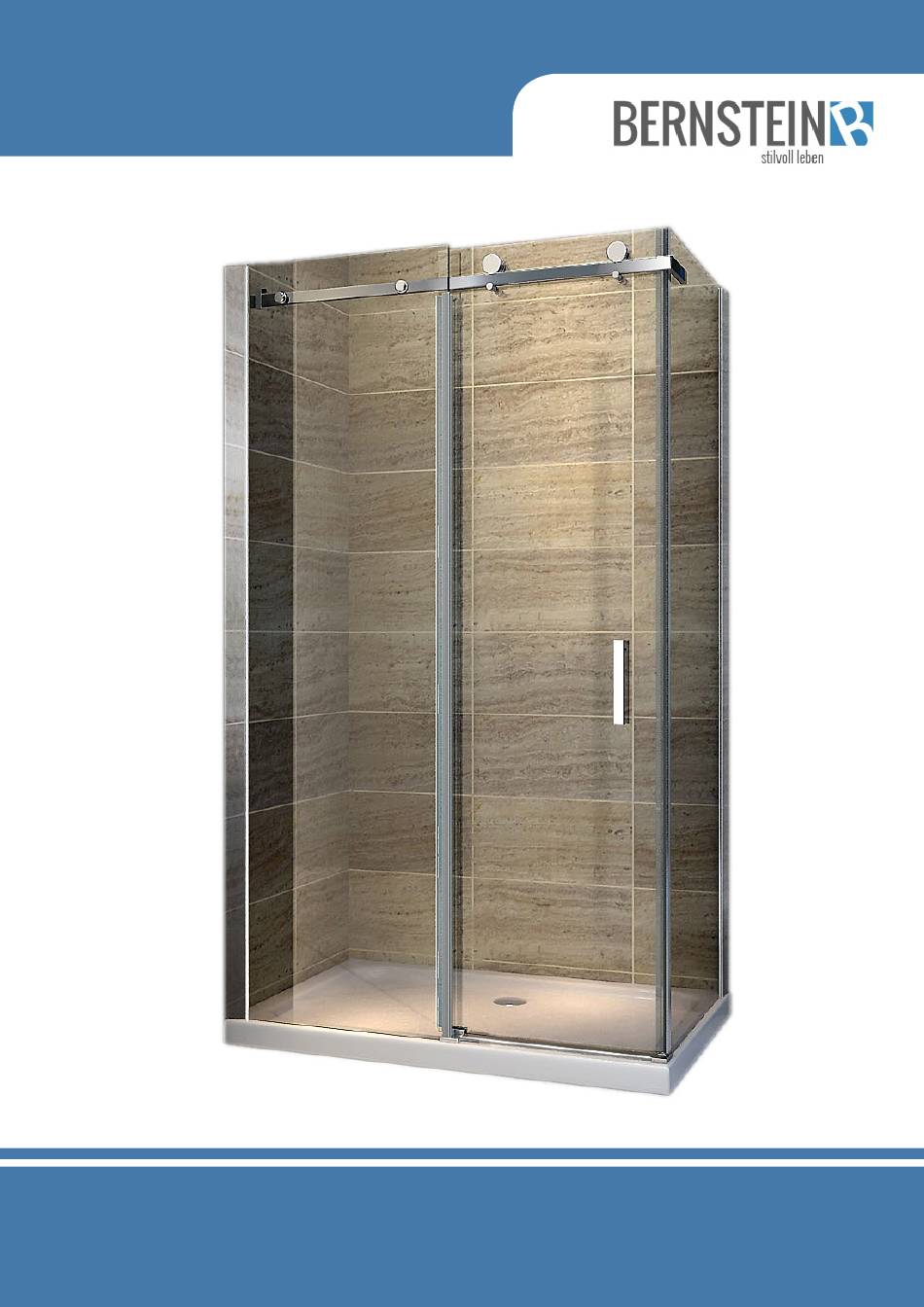

DUSCHKABINE EX802
MONTAGEANLEITUNG
Stand JULI 2017

Werbung

loading

Verwandte Anleitungen für Bernstein EX802

Inhaltszusammenfassung für Bernstein EX802

  • Seite 1 DUSCHKABINE EX802 MONTAGEANLEITUNG Stand JULI 2017...

  • Seite 2: Benötigtes Werkzeug

    Duschkabine EX802 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf dieser Duschkabine entschieden haben! BENÖTIGTES WERKZEUG Wir empfehlen grundsätzlich, die Montage von zwei Personen ausführen zu lassen. LIEFERUMFANG...

  • Seite 3: Montagevorbereitung

    HINWEISE: Bitte beachten Sie, dass einige unserer Duschkabinen-Modelle für die beidseitige Montage geeignet sind. In diesem Fall sind die beidseitig verwendbaren Gläser nicht mit einem Aufkleber / einer Markierung versehen. Verwenden Sie bei Glasverbindungen keinen Akkuschrauber zur Befestigung, es empfieht sich die Handmontage. MONTAGEVORBEREITUNG Bitte beachten Sie, dass sich die angegebenen Nennmaße der Duschkabine auf die Maße der Duschtasse beziehen! Duschkabinen werden deshalb um das entsprechende Einrückmaß...

  • Seite 4: Montage

    Duschkabine EX802 MONTAGE Richten Sie die Aluminiumprofile mit einer Wasserwaage auf der angeschlossenen und fertig befliesten Duschtasse aus. Markieren Sie die Bohrlöcher mit einem Stift. Bohren Sie die Löcher und verschrauben Sie die Profile mit dafür geeigneten Dübel. Bitte benutzen Sie ausschließlich Dübel, welche für Ihre Wände geeignet sind.
  • Seite 5 1. Setzen Sie die kleinen Gummilippen unter das feste Glaselement (wie unten auf der Abbildung 1). Diese verhindern das Aufkommen von Spannungen im Glas. Die Überstände werden nach der Montage entfernt. 2. Schieben Sie nun die tragenden Glaselemente in die Aluminiumprofile. Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
  • Seite 6 Duschkabine EX802 Fixieren Sie die „L“ Halteschiene mit den Schrauben wie auf dem Bild zu sehen...
  • Seite 7 Befestigen Sie die Laufrädchen an der Glasschiebetür. Die Rädchen sind einstellbar. Sollten Sie feststellen, dass Sie nicht gleichmäßig über die Schiene gleiten, können Sie mit dem beiliegenden Imbusschlüssel nachjustiert werden.
  • Seite 8 Duschkabine EX802 1. Hängen Sie die Tür in die Führungsschiene. 2. Befestigen Sie die Magnetdichtungen jeweils an der Glasschiebetür und dem feststehenden Seitenteil.. 3. Befestigen Sie die Sicherungswalzen, um ein Herausspringen der Glastür zu verhindern. 4. Montieren Sie nun den Sicherheitsstopper an der „L“ Schiene.
  • Seite 9 1. Fixieren Sie mit Silikon die Aluminiumschiene (Wasserabstreifleiste) sowie die Kunststoffhalter wie auf dem Bild zu sehen. Achten Sie auf saubere und fettfreie Flächen bei der Verarbeitung. 2. Bringen Sie die seitliche Innendichtung der Glastür an.
  • Seite 10 Duschkabine EX802 1. Bohren Sie die Löcher zur Abschlussfixierung der seitlichen Glaswände in den Aluminium-Profilen vor. 2. Drehen Sie die beigefügten Schrauben 4 x 16 in die Bohrungen. 3. Setzen Sie die Abdeckblenden von innen auf die Profile.
  • Seite 11 1. Anbringen des Türgriffs (siehe Abbildung) 2. Setzen Sie die Abdeckungen oben auf die Aluminiumschienen 3. Ziehen Sie nur von außen Silikonfugen, wie im Bild unten gezeigt entlang der Wandprofile und unterhalb der beiden fest verbauten Glaselemente.
