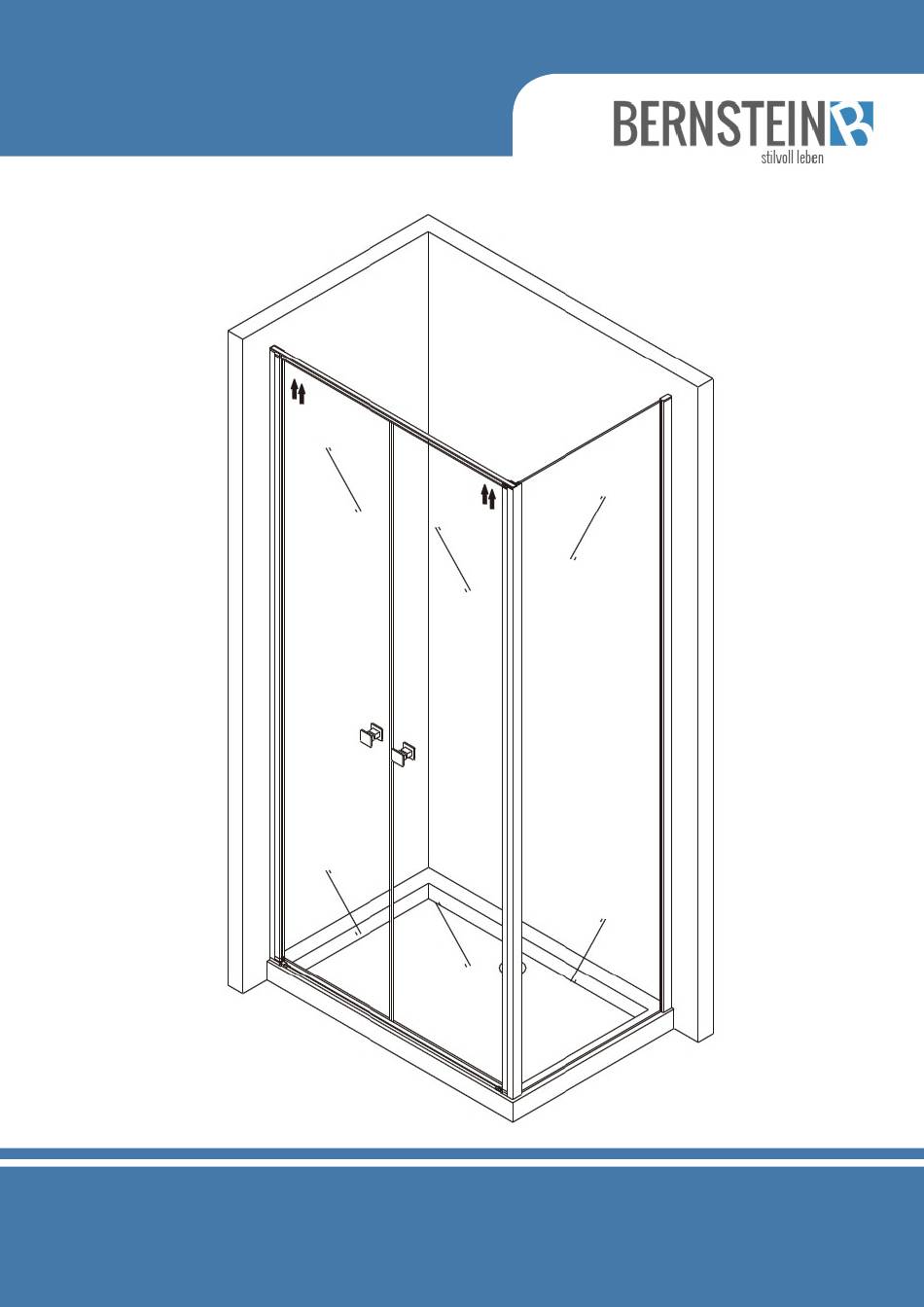

- Seite 1 DUSCHKABINE EX416-2 MONTAGEANLEITUNG Stand NOV 2015...
-
Seite 2: Benötigtes Werkzeug
Duschkabine EX416-2 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf dieser Duschabtrennung entschieden haben! Gerne unterbreiten wie Ihnen bei Bedarf ein attraktives Angebot zur bundesweiten Montage der Duschkabine. BENÖTIGTES WERKZEUG HINWEISE: Bitte beachten Sie auch, dass einige unserer Duschkabinen-Modelle für die beidseitige Montage geeignet sind. In... -
Seite 3: Montage
HINWEISE Hinweis: Alle Schrauben, die in Verbindung zum Glas sind, bitte nicht mit einem Akkubohrer anziehen, nur per Hand. Als Richtwert zur Positionierung der Wandprofile bei Nutzung einer Duschtasse sind ca. 15mm Außenkante des Profils bis zur Außenkante Duschtasse, bzw. der Richtwert der Strecke A gemäß Zeichnung. LIEFERUMFANG MONTAGE 1. - Seite 4 Duschkabine EX416-2 3. Bohren Sie die Löcher in die Wand. 4. Setzen Sie die Dübel in die Löcher. Bitte benutzen Sie ausschließlich Dübel, welche für Ihre Wände geeignet sind. 5. Verschrauben Sie das Aluminium-Profil mit Hilfe der 4x30 & 4x50 Schrauben an der Wand.
- Seite 5 1. Setzen Sie die kleinen Gummilippen unter das feste Glaselement, wenn Sie das Glaselement an das Aluminium- Profil montieren. 2. Schieben Sie das feste Glaselement in das Aluminium-Profil. Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
- Seite 6 Duschkabine EX416-2 Installieren Sie ein Teil des Türelements in das Wand-Aluminium-Profil und das andere Türelement in das Eck- Aluminium-Profil.
- Seite 7 1. Montieren Sie die verzinkte Leiste, wie auf der Abbildung unten zu sehen. 2. Installieren Sie die Magnetleiste an der Glastür (siehe Abbildung). 3. Setzen Sie die Dichtung zwischen Glas und Aluminium-Profil ein...
- Seite 8 Duschkabine EX416-2 1. Installieren Sie die Aluminium Dichtung, wie auf der Abbildung unten zu sehen ist. 2. Spritzen Sie das Silikon unter die Dichtung (siehe Abbildung).
- Seite 9 1. Befestigen Sie die Aluminium Schiene und das Profil der Glastür mit den 4x16 Schrauben. 2. Verschrauben Sie das Eckprofil und das Profil der Glastür mit den 4x16 Schrauben.
- Seite 10 Duschkabine EX416-2 1. Verschrauben Sie den Türgriff. 2. Installieren Sie die Dichtungslippen. 3. Versiegeln Sie mit Silikon, wie in der Abbildung unten zu sehen.
