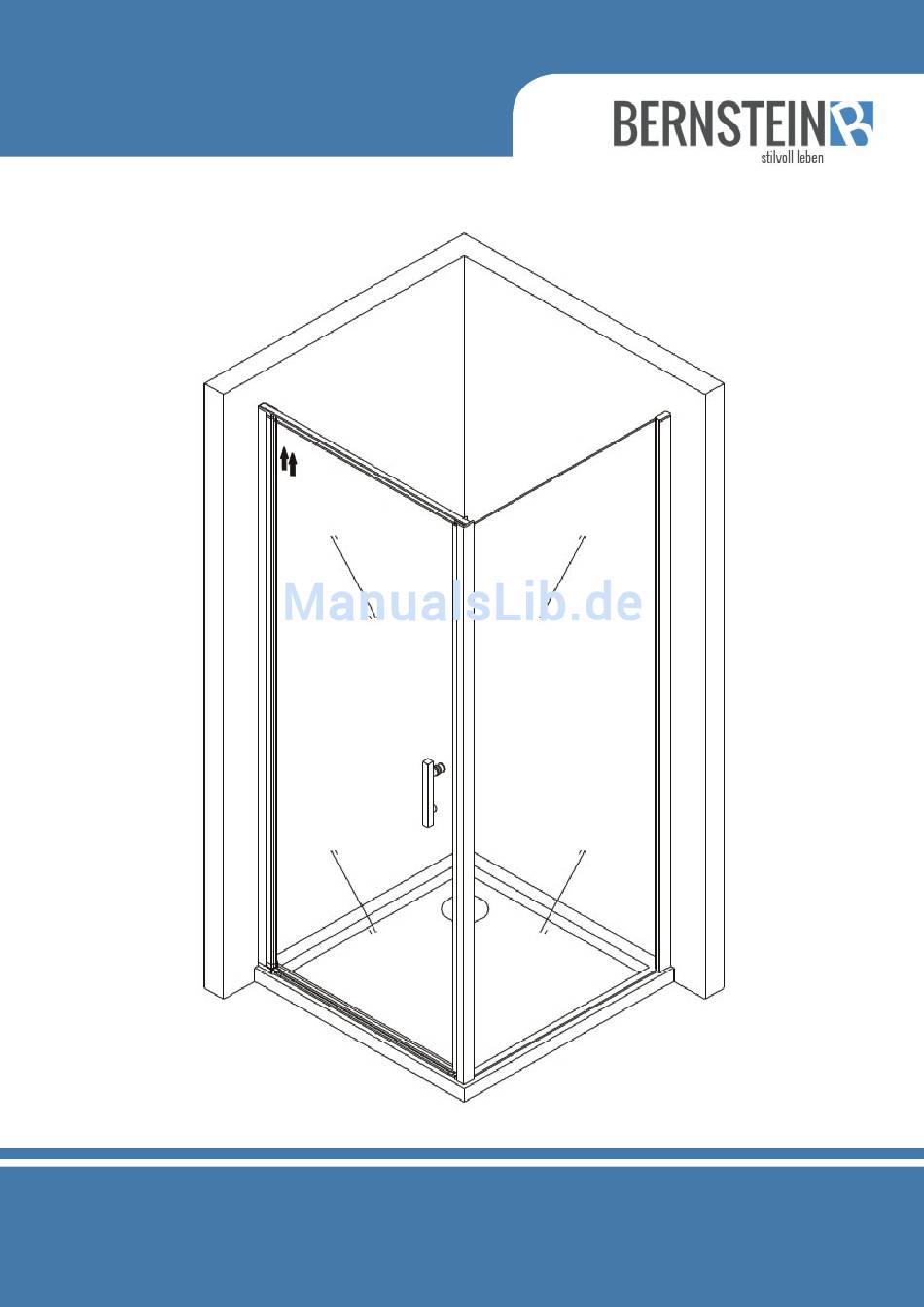

DUSCHKABINE EX416
MONTAGEANLEITUNG
Stand APR 2016

Werbung

loading

Verwandte Anleitungen für Bernstein EX416

Inhaltszusammenfassung für Bernstein EX416

  • Seite 1 DUSCHKABINE EX416 MONTAGEANLEITUNG Stand APR 2016...

  • Seite 2: Benötigtes Werkzeug

    Duschkabine EX416 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf dieser Duschabtrennung entschieden haben! BENÖTIGTES WERKZEUG HINWEISE Bitte beachten Sie auch, dass einige unserer Duschkabinen-Modelle für die beidseitige Montage geeignet sind. In diesem Fall sind die beidseitig verwendbaren Gläser nicht mit einem Aufkleber / einer Markierung versehen.

  • Seite 3: Montage

    ACHTUNG: Alle Schrauben, die in Verbindung zum Glas sind, bitte nicht mit einem Akkubohrer anziehen, nur per Hand. Als Richtwert zur Positionierung der Wandprofile bei Nutzung einer Duschtasse sind ca. 15mm Außenkante des Profils bis zur Außenkante Duschtasse, bzw. der Richtwert der Strecke A gemäß Zeichnung. LIEFERUMFANG MONTAGE 1.
  • Seite 4 Duschkabine EX416 4. Alle Schrauben die in Verbindung zum Glas sind bitte nicht mit einem Akkubohrer anziehen, nur per Hand. 5. Als Richtwert zur Positionierung der Wandprofile bei Nutzung einer Duschtasse sind ca. 15mm Außenkante des Profils bis zur Außenkante Duschtasse, bzw. der Richtwert der Strecke A gemäß Zeichnung.
  • Seite 5 1. Setzen Sie die kleinen Gummilippen unter das feste Glaselement (wie unten auf der Abbildung 1). Diese verhindern das Aufkommen von Spannungen im Glas. Die Überstände werden nach der Montage mit einem Arbeitsmesser entfernt. 2. Schieben Sie nun das feste Glaselement in das Aluminiumprofil. Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
  • Seite 6 Duschkabine EX416 1. Richten Sie auch die Aluminiumschiene, wie auf dem Bild unten zu sehen, mit der Wasserwaage aus und markieren Sie die Bohrlöcher mit einem Stift. 2. Bohren Sie die Löcher und verschrauben Sie die Schiene mit Hilfe der Dübel. Bitte benutzen Sie ausschließlich...
  • Seite 7 1. Setzen Sie nun die Glastür mit dem Aluminium Profil in Aluminiumschiene. Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen. (Nicht markierte Glaselemente sind beidseitig montierbar.)
  • Seite 8 Duschkabine EX416 1. Montieren Sie die Abdeckung auf das Eck-Aluminium Profil (1). 2. Montieren Sie die verzinkte Leiste oben von dem Wand Aluminium Profil zum Eck-Aluminium Profil (2)
  • Seite 9 1. Installieren Sie die Dichtung zwischen festem Gals und Aluminium Profil. 2. Montieren Sie die Magnetdichtung an der Glastür wie auf dem Bild zu sehen (2) 3. Installieren Sie die Dichtung auf der unteren Seite der Glastür wie auf der Abbildung zu sehen.
  • Seite 10 Duschkabine EX416 1. Befestigen Sie die Aluminium Schiene und das Profil der Glastür mit den Schrauben, wie in der Abbildung unten zu sehen.
  • Seite 11 1. Installieren Sie die Alu-Leiste am Boden/auf der Duschtasse wie auf der Abbildung zu sehen. 2. Versiegeln Sie mit Silikon.
  • Seite 12 Duschkabine EX416 1. Montieren Sie den Griff an der Glastür 2. Setzen Sie die Abdeckkappe auf das Aluminiumprofil oben und versiegeln Sie die Duschkabine wie auf der Abbildung gezeigt.

  • Seite 13: Wartung

    WARTUNG 1. Nutzen Sie ausschließlich ein weiches Tuch sowie klares Wasser, um die Profile und Gläser der Duschkabine zu reinigen. 2. Bitte nutzen Sie keine ätzende Chemikalien oder Reinigungsmittel, um die Duschkabine zu reinigen. 3. Vermeiden Sie die Reinigung mit Kratzer verursachenden Gegenständen. Für hartnäckige Flecken können Sie mit niedrigkonzentriertes Essig reinigen, wenn Sie im Anschluss mit viel Wasser ausspülen.
