Inhaltszusammenfassung für Magnaflux Ferrotest 40

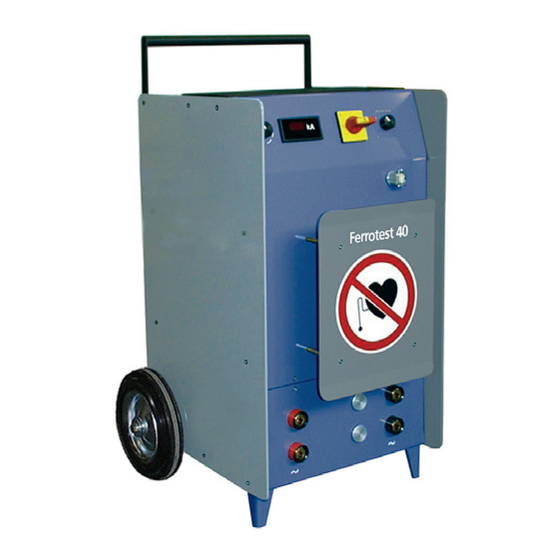

- Seite 1 Betriebsanleitung Ferrotest 40...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VERWENDUNG DER DOKUMENTATION Zweck der Betriebsanleitung Beschreibung des Geräts Die vorliegende Betriebsanleitung Bestimmungsgemäße Verwendung • beschreibt die Arbeitsweise, die Installation, die Bedienung, die Instandhaltung Technische Daten und die Entsorgung und Übersicht der Bedienelemente und Anschlüsse • gibt wichtige Hinweise für einen sicherheitsgerechten und effizienten Umgang Funktionsbeschreibungen mit dem Gerät. -
Seite 3: Beschreibung Des Geräts
1. BESCHREIBUNG DES GERÄTS 1.2 TECHNISCHE DATEN 1.1 BESTIMMUNGSGEMÄSSE VERWENDUNG Elektrik Versorgungsspannung AC 400 V / 50 Hz / PE Die Betriebssicherheit des Hochstromerzeugers liegt nur bei bestimmungs- Leistungsaufnahme 23 kVA gemäßer Verwendung vor. Der Hochstromerzeuger ist ausschließlich bestimmt für die Materialprüfung Ausgangsstrom max. -
Seite 4: Übersicht Der Bedienelemente Und Anschlüsse
1.3 ÜBERSICHT DER BEDIENELEMENTE UND ANSCHLÜSSE Kennzeichen am Gerät CE-Kennzeichnung Kennzeichnet die Konformität mit gültigen EU-Richtlinien, die das Produkt betreffen und die eine CE-Kennzeichnung vorschreiben. Gefahren durch elektrische Spannung! Arbeiten an der elektrischen Anlage nur durch Elektro-Fachkraft. Gefahren durch magnetische Felder! Sicherheitsabstände einhalten. -
Seite 5: Bedienelemente
2. BEDIENELEMENTE Elektronische Entmagnetisierung Bei der Magnetisierung mit Wechselstrom muss auch die Entmagnetisierung mit Wechselstrom erfolgen. Dazu regelt die elektronische Stromregeleinheit den WARNUNG: Der Hauptschalter erfüllt als Netztrenneinrichtung eine wichtige Magnetisierungsstrom kontinuierlich entlang einer e-Funktion gegen Null. Sicherheitsfunktion. Jederzeit ungehinderten Zugang sicherstellen. Für die Entmagnetisierung Hauptschalter •... -
Seite 6: Allgemeine Sicherheitshinweise
3. ALLGEMEINE SICHERHEITSHINWEISE Verpflichtung des Personals Alle Personen, die mit Arbeiten an und mit der Gerät beauftragt sind, verpflichten sich, vor Arbeitsbeginn 3.1 GEFAHREN IM UMGANG MIT DEM GERÄT • die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu Betriebsanleitung am Einsatzort beachten;... -
Seite 7: Magnetische Belastungen Am Arbeitsplatz
3.2 MAGNETISCHE BELASTUNGEN AM ARBEITSPLATZ Der Betreiber muss Bereiche erhöhter Exposition ermitteln, dokumentieren und kennzeichnen. Er muss sicherstellen, dass WARNUNG • in diesen Bereichen nur hierzu befugte und unterwiesene Personen tätig Störungen von Herzschrittmachern oder anderen Körperhilfsmit- werden und tel wie Insulinpumpen sind während der Magnetisierung möglich. •... -
Seite 8: Transport
4. TRANSPORT 4.1 TRANSPORT IN ORIGINALVERPACKUNG WARNUNG VORSICHT: Transport, Demontage und Montage der Anlage nur durch speziell Angehobene Lasten können abstürzen und schwere Personen- ausgebildetes Personal. und Sachschäden verursachen. Für den Transport des Geräts werden folgende Transportmittel benötigt: Maschine und Maschinenteile nur mit Hebezeugen anheben oder transportieren, die für das Gewicht und die Abmessungen der •... -
Seite 9: Transport In Ausgepacktem Zustand
4.2 TRANSPORT IN AUSGEPACKTEM ZUSTAND 5. GERÄT AUFSTELLEN UND ENERGIEVERSORGUNG HERSTELLEN WARNUNG Angehobene Lasten können abstürzen und schwere Personen- GEFAHR und Sachschäden verursachen. Hohe elektrische Spannungen können zu lebensgefährlichen Maschine und Maschinenteile nur mit Hebezeugen anheben oder Körperströmen und Verbrennungen führen. transportieren, die für das Gewicht und die Abmessungen der Maschine geeignet sind. -
Seite 10: Inbetriebnahme
6. INBETRIEBNAHME 7. NORMALBETRIEB Vorbereitende Arbeiten 7.1 VOR DEM EINSCHALTEN Unbefugte vom Gerät verweisen. Unbefugte vom Gerät verweisen. Sichtkontrolle am gesamten Gerät, an den Hochstromkabeln und an der Magnetisierungseinrichtung durchführen. Sichtkontrolle am gesamten Gerät, an den Hochstromkabeln und an der Magnetisierungseinrichtung durchführen. -
Seite 11: Maschine Ausschalten
7.5 GERÄT REINIGEN Maschine ausschalten Laufende Prüfung eines Werkstücks abschließen. Reinigen Sie das Gerät Wenn notwendig: Magnetisierung ausschalten. • in ausgeschaltetem Zustand, Hauptschalter ausschalten. • mit einem milden Industriereiniger und einem weichen Lappen, • niemals mit Pressluft oder Lösungsmitteln. 7.4 MAGNETISIERUNG STARTEN 7.6 VERHALTEN IM STÖRUNGSFALL Diese Anleitung bezieht sich auf die typische Anwendung als Hochstromerzeuger in Verbindung mit einer Magnetisierungseinrichtung zur Magnetpulverprüfung. -
Seite 12: Instandhaltung
• Hilfsstoffe wie Schmiermittel usw. kabeln lösen. Alle Bestandteile gemäß den örtlich geltenden Vorschriften fachgerecht Kontaktstellen mit Stahlwolle Hochstromverbindung Kontaktfläche entsorgen. metallisch blank reinigen. Benötigte Hilfsstoffe: Kontaktstellen dünn mit Kontaktfett • Kontaktfett Tungrease VC563, einfetten. Magnaflux-Artikelnr. 71100-118653 Verbindungen wieder herstellen. • Stahlwolle mittelfein... -
Seite 13: Eg/Eu-Konformitätserklärung
EG/EU-KONFORMITÄTSERKLÄRUNG FÜR STANDARD - KLEINGERÄTE VON MAGNAFLUX GmbH Hiermit erklären wir, dass die nachstehenden Geräte in der von uns in Verkehr gebrachter Ausführung den nachfolgenden EG-Richtlinien entsprechen. Die Geräte sind geprüft und abgenommen worden. Bei Änderungen am Gerät ohne unsere schriftliche Zustimmung verliert diese Erklärung ihre Gültigkeit. - Seite 14 Bahnhofstr 94-98, 73457 Essingen, Deutschland Telephone: +49 (0) 7365 81-0 Fax: +49 (0) 7365 81-449 Email: sales.de@magnaflux.com Web: eu.magnaflux.com/de Faraday Road, South Dorcan Industrial Estate, Swindon, SN3 5HE, UK Telephone: + 44 (0)1793 524566 Fax: +44 (0)1793 490459 Email: sales.eu@magnaflux.com...
