GOBOS AUSWECHSELN
Das Gerät ist mit auswechselbaren Gobos ausgestattet. Das Auswechseln ist relativ einfach. Folgen Sie den
Anweisungen unten.
Vorsicht! Öffnen Sie nie das in Betrieb befindliche Gerät. Trennen Sie es erst von der Stromversorgung,
bevor Sie versuchen, die Gobos zu wechseln.
1. Um die Gobos auszuwechseln, entfernen Sie die obere Hälfte des Gehäuses. Die obere Hälfte des
Gehäuses beherbergt die Anzeige.
2. Entfernen Sie dazu die 4 Kreuzschlitzschrauben an der Vorderseite. Entfernen Sie die obere Hälfte des
Gehäuses.
3. Wenn Sie die Hülle entfernen, gelangen Sie an das Goborad. Drehen Sie das Rad mit der Hand, bis Sie an
das Gobo gelangen, das Sie auswechseln möchten.
4. Sie müssen den einzelnen Gobo-Satz entfernen. Drücken Sie vorsichtig den Gobo-Rahmen (nicht das Rad)
vom Goborad weg, jedoch nicht zu weit. Während des Drückvorgangs ziehen Sie den Gobo-Rahmen nach
oben heraus. Mit einem kleinen Flachkopfschraubendreher lässt sich dies recht einfach bewerkstelligen.
5. Sobald der Gobo-Rahmen entfernt ist, entfernen Sie den Befestigungsring und das Gobo. Den
Befestigungsring entfernen Sie am besten mit einem kleinen Flachkopfschraubendreher. Der Ring kann nun
leicht aus dem Rahmen entnommen werden. Nachdem der Ring entfernt wurde, entfernen Sie das Gobo.
6. Wechseln Sie das Gobo und bauen Sie den Befestigungsring wieder ein. Beim Einsetzen des Gobo-
Rahmens in das Gehäuse muss der Boden des Gobo-Rahmens unter den metallenen Platzhalter am Boden
des Goborads geschoben werden.
7. Das Gerät wieder zusammenbauen.

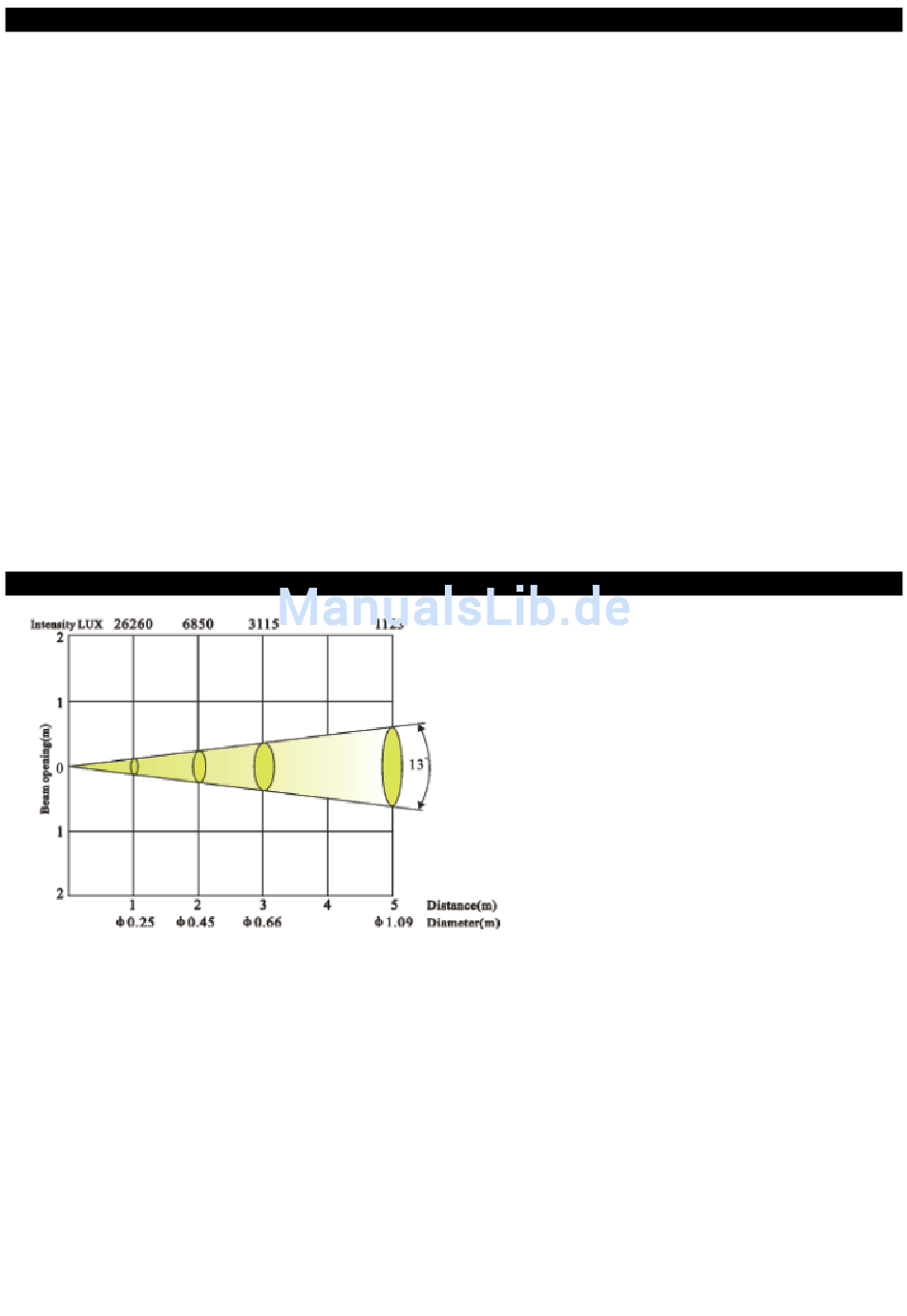

PHOTOMETRISCHES DIAGRAMM
A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Scan LED Pro Bedienungsanleitung Seite 27
