Inhaltszusammenfassung für ADJ MEGA TRI64

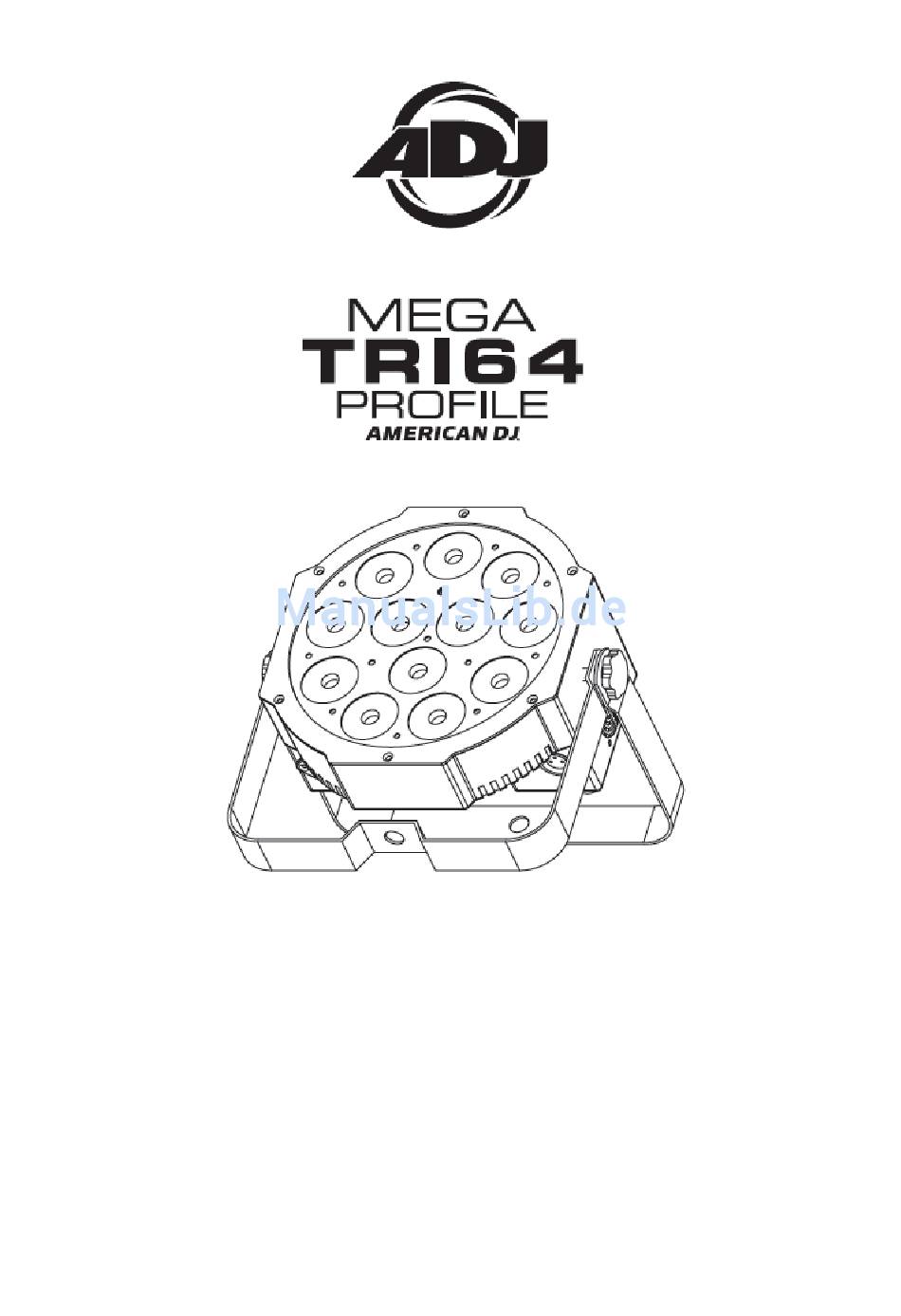

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 8/12...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE ................................ 4 EINRICHTUNG DES GERÄTS .............................. 4 BETRIEBSANWEISUNG ................................ 6 MASTER/SLAVE‐KONFIGURATION ............................ 8 NETZKABEL IN REIHENSCHALTUNG ............................ 8 BETRIEB DES ADJ LED RC ................................. 9 1‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 2‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 3‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 4‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 ... -
Seite 3: Einleitung
• 3-poliger DMX-Anschluss • 7 DMX-Modi: 1-Kanal-Modus, 2-Kanal-Modus, 3-Kanal-Modus, 4-Kanal-Modus, 5-Kanal-Modus, 6-Kanal- Modus und 7-Kanal-Modus. • kompatibel mit der Fernbedienung von ADJ LED (separat erhältlich) • Stromzuführung in Reihenschaltung (siehe Seite 8) INSTALLATION Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. • Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Innere dieses Geräts gelangen. •... - Seite 5 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 6: Betriebsanweisung
BETRIEBSANWEISUNG LED-Anzeige Ein/Aus: Um das Gerät so einzustellen, dass es nach 10 Sekunden abschaltet, drücken Sie auf die Schaltfläche MODE, bis "don" angezeigt wird, drücken Sie auf UP, bis "doff" angezeigt wird. Die Anzeige wird nun nach 10 Sekunden abschalten. Drücken Sie jetzt eine beliebige Taste, um das Display wieder einzuschalten. Bitte beachten Sie, dass das automatische Abschalten nach 10 Sekunden jetzt gespeichert bleibt. - Seite 7 DMX-Modus: Wenn Sie einen DMX-Controller benutzen, können Sie auch eigene, maßgeschneiderte Programme erstellen. Diese Funktion ermöglicht es Ihnen, Ihr Gerät als Richtscheinwerfer (Spotlicht) zu benutzen. Der Mega Tri64 Profile verfügt über 7 DMX-Modi: 1-Kanal-Modus, 2-Kanal-Modus, 3-Kanal-Modus, 4-Kanal-Modus, 5-Kanal- Modus, 6-Kanal-Modus und einen 7-Kanal-Modus. Für mehr Informationen über die einzelnen DMX- Eigenschaften der Modi, vergleichen Sie bitte die Seiten 10 bis 12.
-
Seite 8: Master/Slave-Konfiguration
Diese Funktion wird zum Aktivieren und Deaktivieren der ADJ LED RC (Fernbedienung) benötigt. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ LED RC ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RC. -
Seite 9: Betrieb Des Adj Led Rc
Die Infrarot-Fernbedienung ADJ LED RC (separat erhältlich) verfügt über viele verschiedene Funktionen und erlaubt Ihnen die komplette Steuerung Ihres Mega Tri64 Profile. Zur Steuerung des gewünschten Geräts richten Sie die Fernsteuerung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. -
Seite 10: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
BETRIEB DES ADJ LED RC (Fortsetzung) • Wenn alle blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 3: 3 DMX-Kanäle. • Wenn alle roten und grünen LEDs aufleuchten, befinden Sie sich im DMX-Modus 4: 4 DMX-Kanäle. • Wenn alle roten und blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 5: 5 DMX-Kanäle. -
Seite 11: 3-Kanal-Modus - Dmx-Werte & Eigenschaften
3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 4-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN... -
Seite 12: 7-Kanal-Modus - Dmx-Werte & Eigenschaften
7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 FARBTÖNE (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) STROBE-/PROGRAMMGESCHWINDIGKEIT NICHTS 0 - 15 STROBE/GESCHWINDIGKEITSSTEUERUNG 16 - 255 LANGSAM-SCHNELL... -
Seite 13: Photometrisches Diagramm
PHOTOMETRISCHES DIAGRAMM AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. Ziehen Sie das Netzkabel vom Gerät ab. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 14: Technische Daten
TECHNISCHE DATEN Modell: Mega Tri64 Profile Stromversorgung: 100 V ~ 240 V / 50~60 Hz LEDs: 12 x 3 W, 3-in-1 TRI-LEDs Abstrahlwinkel: 25 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 38 W Netzkabel in maximal 18 Geräte Reihenschaltung: Sicherung: Gewicht: 5 lbs./ 2,1 kg Abmessungen: 10,5”... -
Seite 15: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
ROHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Tri 64 Profile Bedienungsanleitung Seite 16...
