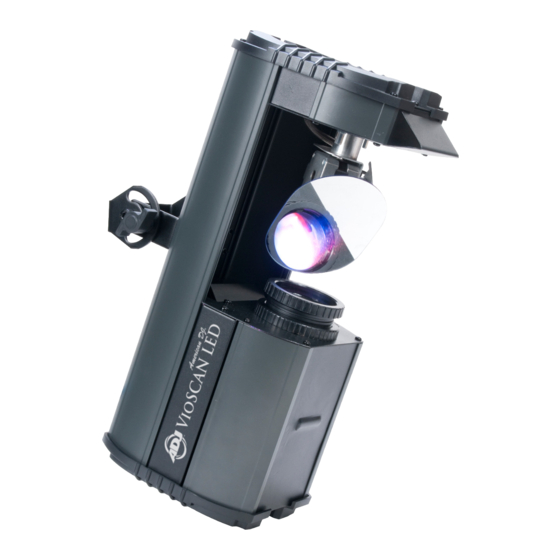

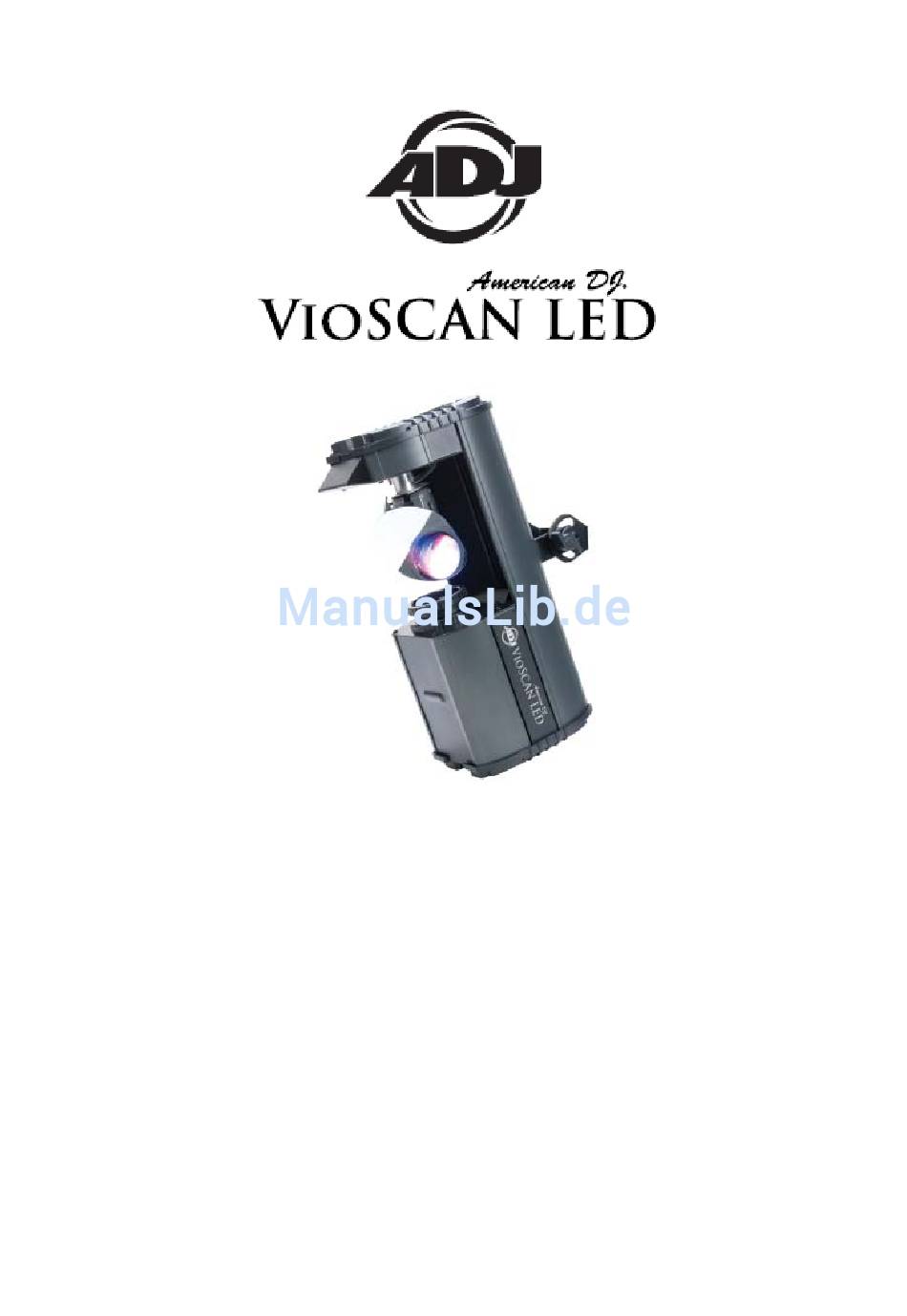

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 10/10 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG .................................... 3 ALLGEMEINE ANWEISUNGEN .............................. 3 EIGENSCHAFTEN .................................. 3 SICHERHEITSVORKEHRUNGEN ZUR HANDHABUNG ....................... 3 SICHERHEITSHINWEISE ................................ 3 EINRICHTUNG DES GERÄTS .............................. 4 SYSTEMMENÜ .................................. 6 SYSTEMMENÜ & BETRIEB ............................... 7 UNIVERSELLE DMX‐STEUERUNG ............................. 9 MASTER/SLAVE‐BETRIEB................................. 9 NETZKABEL IN REIHENSCHALTUNG ............................ 9 UC3‐STEUERUNG .................................. ... -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines VioSCAN LED von American DJ® entschieden haben. Jeder VioSCAN LED wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Einrichtung Des Geräts
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der VioSCAN LED von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 5 DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der VioSCAN LED kann über das DMX-512-Protokoll angesteuert werden. Das Gerät ist mit 2 DMX-Kanal-Modi ausgestattet, 1- Kanal-Modus und 5-Kanal-Modus.
-
Seite 6: Systemmenü
EINRICHTUNG DES GERÄTS (Fortsetzung) Umwandlung von 3-poligem XLR auf 5-poligen XLR Kabel 3-poliger XLR, weiblich (OUT) 5-poliger XLR männlich (Out) Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt Pol 4 –... -
Seite 7: Systemmenü & Betrieb
SYSTEMMENÜ & BETRIEB Betriebsmodi: Der VioSCAN LED kann in drei verschiedenen Modi betrieben werden. Im nächsten Abschnitt sind die Unterschiede zwischen den einzelnen Betriebsmodi aufgelistet. • Musiksteuerungs-Modus - Das Gerät reagiert auf Musik. • Show-Modus - Wählen Sie eine Show aus 12 vorinstallierten Shows aus. - Seite 8 SYSTEMMENÜ & BETRIEB (Fortsetzung) 2. Zum Aktivieren des Reiters "Blackout", benutzen Sie die UP oder DOWN-Tasten, bis “Yes” angezeigt wird, und zum Bestätigen und Verlassen des Menüs drücken Sie auf die Taste ENTER. Das Gerät läuft nun im Verdunkelungs-Modus. Zum Deaktivieren dieses Modus, wählen Sie "No" und drücken auf ENTER. - Mit dieser Funktion können Sie festlegen, ob die LED-Anzeige sich nach 10 Sekunden ausschaltet.
-
Seite 9: Universelle Dmx-Steuerung
UNIVERSELLE DMX-STEUERUNG Universelle DMX-Steuerung: Mit dieser Funktion können Sie einen universellen Elation® DMX-512- Controller für die Steuerung der Spiegelbewegung, Farben und Gobos, sowie Dimmer und Strobe. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. -
Seite 10: Uc3-Steuerung
UC3-STEUERUNG Stand-By Das Gerät verdunkeln Funktion Farbe auswählen 1. Rot 2. Grün 3. Blau 4. Weiß 1. Synchroner Strobe-Effekt 5.R+G 6.R+B Show auswählen 2. Musikgesteuerter, weißer 7.R+W 1-12 Strobe-Effekt 8.G+W 9G+W Musikgesteuerter, 10.B+W farbiger Strobe-Effekt 11.R+G+B 12.R+G+W 13.R+B+W 14.G+B+W 15.R+G+B+W 16. -
Seite 11: 5-Kanal Dmx-Modus - Werte & Eigenschaften
5-KANAL DMX-MODUS - WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 0 - 255 SCHWENKUNG 2 0 - 255 NEIGUNG (Tilt) 3 DIMMER & STROBE 0 - 7 KEINE FUNKTION 8 - 199 DIMMER 0% - 100% 200 - 247 STROBE LANGSAM-SCHNELL 248 - 255 OFFEN... -
Seite 12: Reinigung
REINIGUNG Reinigung der Optik: Wegen der Ablagerung von Rückständen von Nebel, Rauch und Staub auf den Optiken, sollten die inneren und äußeren Linsen regelmäßig gereinigt werden, um eine optimale Lichtleistung zu gewährleisten. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (also etwa bei Rauch, dem Einsatz von Nebelmaschinen oder Staub). -
Seite 13: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN VioSCAN LED Modell: 100V ~ 240V 50/60Hz Stromversorgung*: 1 x 10W RGBW-Quad-LED LEDs: Leistungsaufnahme: 8 Geräte maximal Geräte in Reihenschaltung: 16.5”(L) x 6.5”(W) x 6.75”(H) Abmessungen: 420 x 161mm x 172mm RGB + weiß Farben: 10 Lbs. / 4,2 kg... -
Seite 14: Rohs Und Weee
ROHS und WEEE Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. -
Seite 15: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Vio SCAN LED Bedienungsanleitung Seite 15... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vio SCAN LED Bedienungsanleitung Seite 16...
