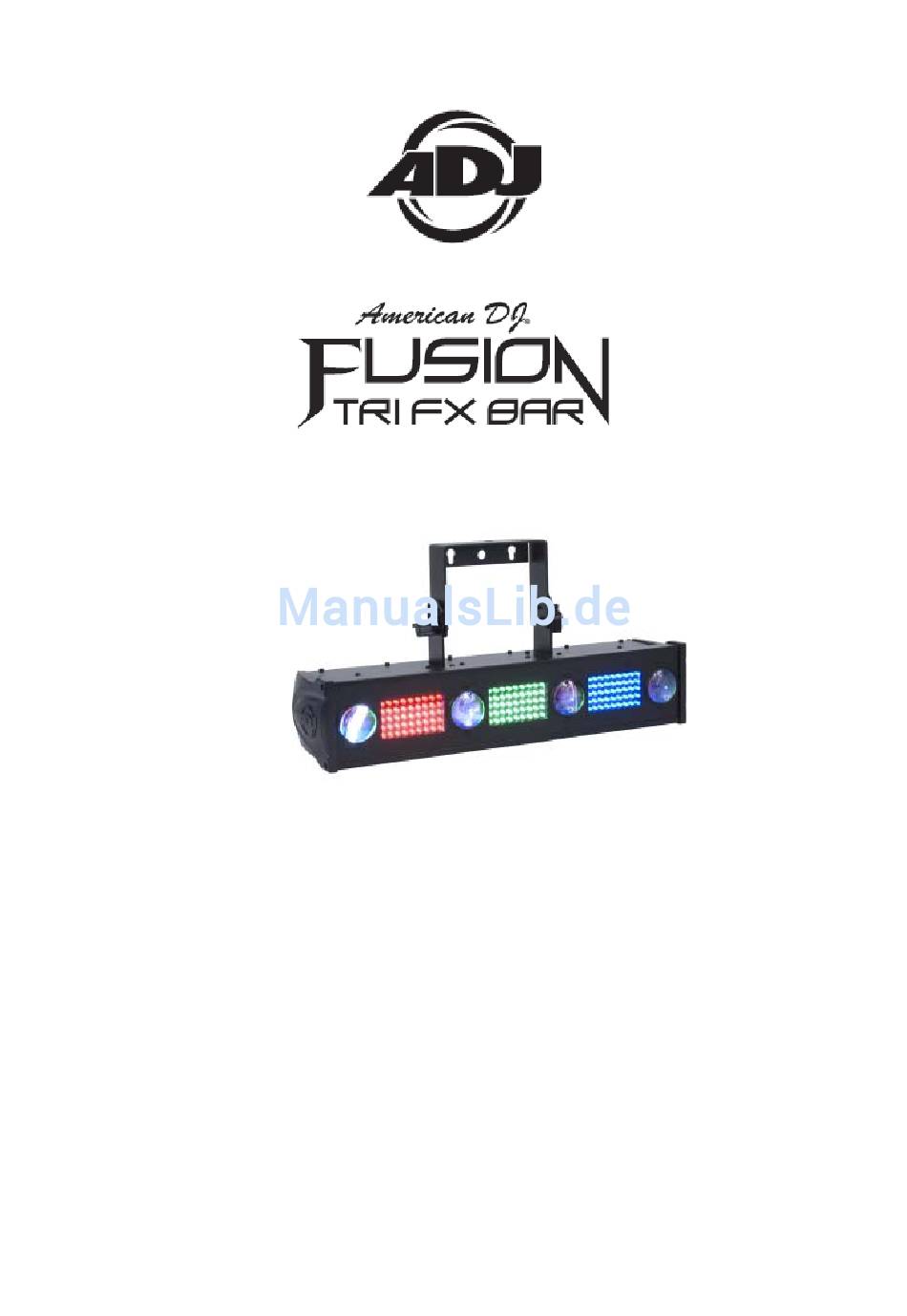

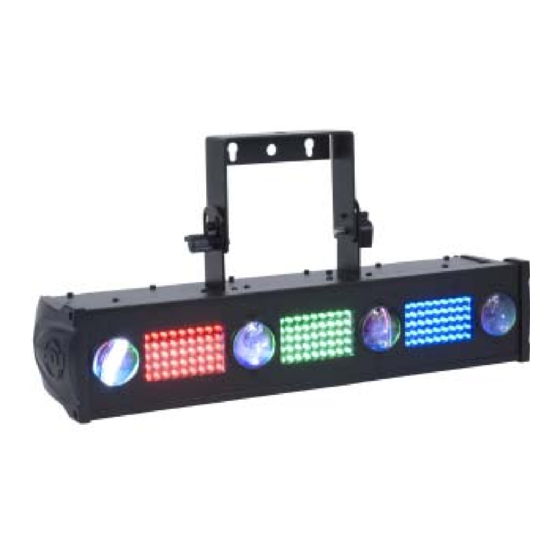

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu Rev. 1/10 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe EINLEITUNG .................................... 3 ALLGEMEINE ANWEISUNGEN .............................. 3 FUNKTIONEN................................... 3 SICHERHEITSHINWEISE ................................ 4 INBETRIEBNAHME ................................... 5 SYSTEMMENÜ .................................. 7 BEDIENUNG .................................... 9 VERKETTUNG DURCH STROMKABEL ............................. 1 1 UC3 STEUERUNG ................................... 1 1 DMX‐KANÄLE & FUNKTIONEN .............................. 1 2 REINIGUNG ................................... 1 3 STÖRUNGSBHEBUNGEN ............................... ... -
Seite 3: Einleitung
INTRODUZIONE EINLEITUNG Auspacken: Vielen Dank, dass sie sich für den Kauf der Fusion Tri FX Bar von American DJ® entschieden haben. Jeder Fusion Tri FX Bar wurde gründlich geprüft und ist in einwandfreiem Betriebszustand verschickt worden. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstehen konnten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Um die Gefahr vor Stromschlägen oder Feuer zu reduzieren oder zu verhindern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. • Schütten Sie kein Wasser oder andere Flüssigkeiten in oder auf das Gerät. • Vergewissern Sie sich, dass die lokale Stromspannung der geforderten Spannung Ihres Geräts entspricht. •... -
Seite 5: Inbetriebnahme
INBETRIEBNAHME Stromzufuhr: Die Fusion Tri FX Bar von American DJ® enthält ein elektronisches Vorschaltgerät, das automatisch die Stromspannung erkennt, sobald es angeschlossen wird. Mit dem elektronischen Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen, diese Einheit kann überall angeschlossen werden. - Seite 6 XLR-steckers (DATA + und DATA -) angeschlossen wird. Diese Vorrichtung wird in den weiblichen XLR-stecker des Geräts, das in einer Verkettung als Letztes angeschlossen wurde, eingesteckt, um die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer Z-DMX/T) reduziert die Wahrscheinlichkeit von Fehlfunktionen.
-
Seite 7: Systemmenü
SYSTEMMENÜ Einstellen der DMX‐512‐Adressen Master‐Modus Slave‐Modus „Normal“ Slave‐Modus „2 Light Show“ Zufällige Show Show‐Modus 1 Show‐Modus 2 Show‐Modus 16 Sound‐Modus „an“ Sound‐Modus „aus” Blackout‐Modus "Yes Blackout" Blackout‐Modus „No Blackout” LED an LED aus Normal Rückläufig Manueller Test Selbsttest Arbeitsstunden des Scheinwerfers Version der Software A.D.J. Supply Europe B.V. – www.americandj.eu – Fusion Tri FX Bar™ Bedienungsanleitung Seite 7... - Seite 8 SYSTEMMENÜ (Fortsetzung) Systemeigenes Systemmenü. Die Fusion Tri FX Bar anhat ein einfach zu bedienendes Systemmenü. Der nächste Abschnitt erläutert genau die Funktionen von jedem Befehl im Systemmenü. Bitte lesen Sie den nächsten Abschnitt gründlich durch! Um in das Hauptmenü zu gelangen, drücken Sie die MENU-Taste. Betätigen Sie die UP oder DOWN Taste so oft, bis die Funktion angezeigt wird, die Sie verändern wollen.
-
Seite 9: Bedienung
SYSTEMMENÜ (Fortsetzung) 3. Drücken Sie die ENTER Taste und drücken Sie dann die MENU-Taste und halten Sie sie für mindestens drei Sekunden gedrückt, um die Einstellung zu bestätigen. LEd – Mit dieser Funktion können Sie einstellen, dass das LED-Display nach 2 Minuten abgeschaltet wird. - Seite 10 BEDIENUNG (Fortsetzung) 7. Konsultieren Sie für Hilfe beim Betrieb des DMX-Modus die Bedienungsanleitung, die Ihrem DMX- Controller beigefügt ist. Master-Slave-Betrieb: Diese Funktion ermöglicht es Ihnen bis zu 16 Einheiten miteinander zu verbinden und ohne einen Kontroller zu betreiben. Im Master-Slave-Betrieb wird ein Gerät als Kontrollgerät arbeiten und die anderen Geräte werden auf die Programme des Kontrollgeräts reagieren.
-
Seite 11: Verkettung Durch Stromkabel
VERKETTUNG DURCH STROMKABEL Mit dieser Funktion können Sie Scheinwerfer miteinander verbinden, indem Sie die IEC- Eingangs- und Ausgangsbuchsen benutzen. Die maximale Anzahl von Scheinwerfern, die so miteinander verbunden werden kann, beträgt 19. Nach 19 Scheinwerfern müssen Sie eine neue Steckdose benutzen. -
Seite 12: Dmx-Kanäle & Funktionen
DMX-KANÄLE & FUNKTIONEN Kanal Wert Eigenschaft CHASES & STROBOSKOP 0 - 9 10 - 19 CHASE-PROGRAMM 1 20 - 29 CHASE-PROGRAMM 2 30 - 39 CHASE-PROGRAMM 3 40 - 49 CHASE-PROGRAMM 4 50 - 59 CHASE-PROGRAMM 5 60 - 69 CHASE-PROGRAMM 6 70 - 79 CHASE-PROGRAMM 7... -
Seite 13: Reinigung
REINIGUNG Infolge von Rückständen von Nebel, Rauch und Staub sollte inneren und äußeren optischen Linsen regelmäßig gereinigt werden, damit die Lichtleistung optimal bleibt. 1. Benutzen Sie weiche Stofftücher, um das äußere Gehäuse abzuwischen. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der der Scheinwerfer betrieben wird (zum Beispiel von Rauch, Nebelmaschinen, Staub, Tau). -
Seite 14: Spezifikation
SPEZIFIKATION: Fusion Tri FX Bar Modell: Stromversorgung: 100V~240V 50/60Hz LEDs: Insgesamt 135 LEDs (45 rote, 45 grüne, und 45 blaue) Leistungsverbrauch Sicherung: 7 Ampere Verkettung durch Max. 19 Scheinwerfer Stromkabel: 9lbs./ 3,7kg Gewicht: 21.25” (L) x 5.75” (B) x 15.25” (H) Abmessung mit 538 x 143 x 263mm Befestigungsarm:... -
