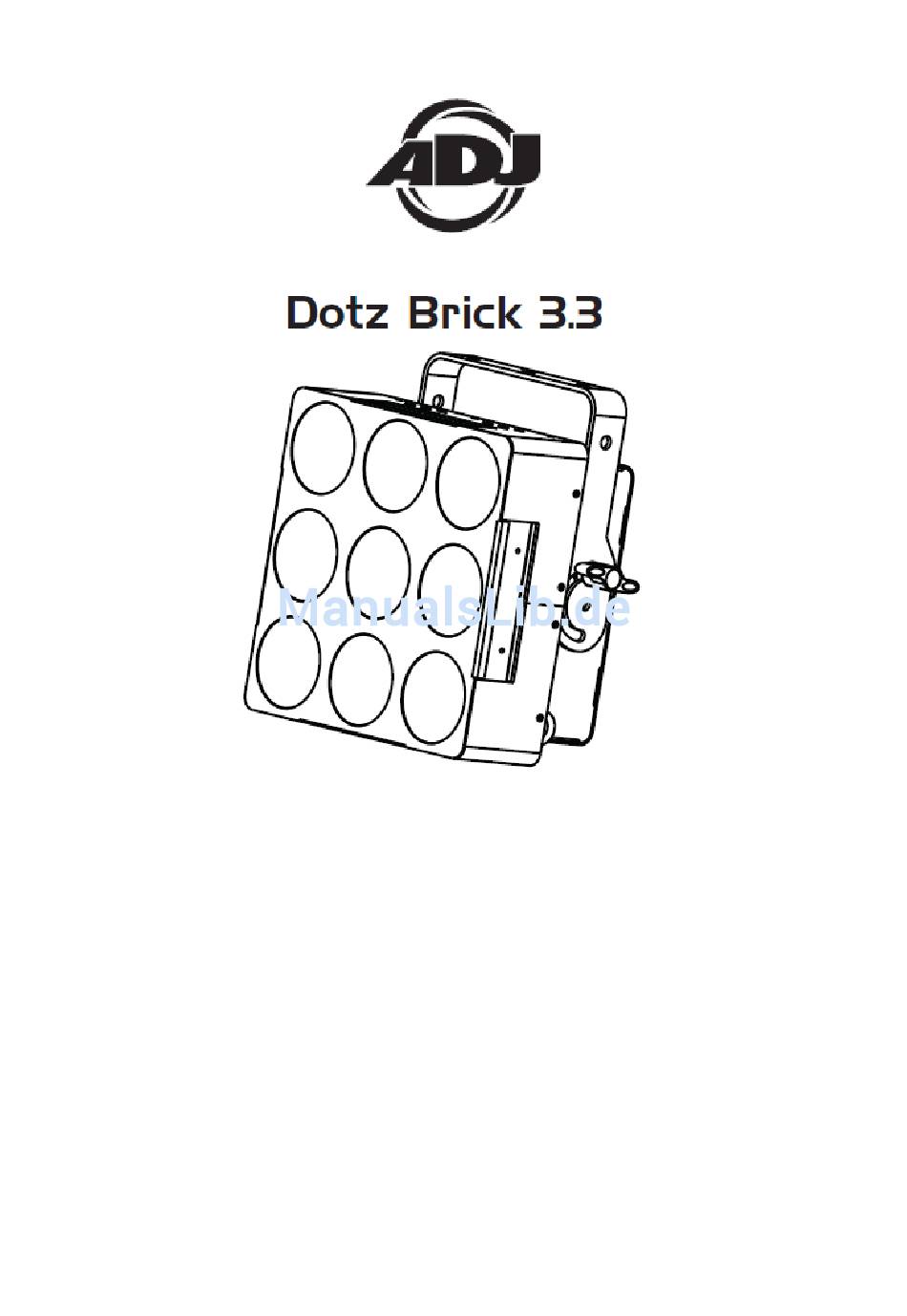

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 10/13...
-
Seite 2: Inhaltsverzeichnis
TECHNISCHE SPEZIFIKATION ..............................17 RoHS – ein wichtig Beitrag zur Erhaltung unserer Umwelt ....................18 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................18 BEMERKUNGEN ..................................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 2... - Seite 3 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Dotz Brick 3.3 von ADJ Products, LLC, entschieden haben. Jeder Dotz Brick 3.3 wurde gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Einrichtung Des Geräts
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Dotz Brick 3.3 von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Dotz Brick 3.3 kann über das DMX- 512-Protokoll angesteuert werden. Der Dotz Brick 3.3 verfügt über 5 DMX-Kanal-Modi. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des Dotz Brick 3.3 eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1).
-
Seite 7: Systemmenü
- Damit können Sie das Gerät als Slave in einer Master/Slave-Konfiguration definieren. 1. Drücken Sie auf MENU, bis “Slave Mode” angezeigt wird. Das Slave-Gerät befolgt nun die Anweisungen des Master-Geräts. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 7... -
Seite 8: Integrierte Programme
Betriebsmodus, mit dem das Gerät beim Einschalten oder bei fehlendem DMX-Signal betrieben werden soll, auf UP oder DOWN. • Sound - Wenn kein DMX-Signal vorhanden ist oder das Gerät eingeschaltet wird, geht das Gerät automatisch in den Musiksteuerungs-Modus. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 8... -
Seite 9: Universelle Dmx-Steuerung
2. Bestimmen Sie gemäß den Anweisungen auf Seite 9 auf dem Master-Gerät dieses als "Master". Stellen Sie den gewünschten Betriebsmodus ein. 3. Am Slave-Gerät drücken Sie auf MODE, bis "Slave Mode" erscheint. 4. Die Slave-Geräte befolgen nun die Anweisungen des Master-Geräts. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 9... -
Seite 10: Einstellungen Für Pixel Flip
Flip 1 Flip 2 Flip 3 Flip 4 PHOTOMETRISCHES DIAGRAMM Abstrahlwinkel 25° Bildfeldwinkel 30° Sättigung (Lux) Rote LEDs Grüne LEDs 1444 Blaue LEDs 2010 Alle LEDs 3370 1011 A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 10... -
Seite 11: 3-Kanal-Modus
DIMMUNGSKURVEN 0 - 41 STANDARD 42 - 84 BÜHNE 85 - 127 128 - 170 ARCHITEKTUR 171 - 213 KINO 214 - 255 STANDARD AUF GERÄT KURVENEINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 11... -
Seite 12: 8-Kanal-Modus
Wenn Kanal 4 zwischen den Werten 136 und 239 verwendet wird, steuert Kanal 5 die Geschwindigkeit des Programms. Wenn sich Kanal 4 zwischen den Werten 240 und 255 befindet, steuert Kanal 5 die Musikempfindlichkeit. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 12... -
Seite 13: 27-Kanal-Modus
0% - 100% ROT 3 0 - 255 0% - 100% GRÜN 3 0 - 255 0% - 100% BLAU 3 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 13... - Seite 14 232 - 239 FARBFLUSS 9 240 - 255 MUSIKSTEUERUNG PROGRAMMGESCHWINDIGKEIT/MUSIKEMPFINDLICHKEIT 0 - 255 PROGRAMMGESCHWINDIGKEIT LANGSAM-SCHNELL 0 - 255 MASTER-DIMMER 0% - 100% STROBE 0 - 255 LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 14...
-
Seite 15: Installation
Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. Der Dotz Brick 3.3 ist in zwei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend und in normaler Position auf flachem Untergrund. Um innere Beschädigungen zu vermeiden, dürfen Sie das Gerät niemals, wie im Bild gezeigt, auf der Seite befestigen. -
Seite 16: Auswechseln Der Sicherung
DMX-Geräten kann auch der Pol 2 „heiß“ sein). Vergewissern Sie sich außerdem, dass alle Kabel an die richtigen Anschlüsse angesteckt sind; beachten Sie den Unterschied zwischen Ausgang und Eingang. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 16... -
Seite 17: Technische Spezifikation
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Wichtig Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 18... -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Bedienungsanleitung Seite 20...
