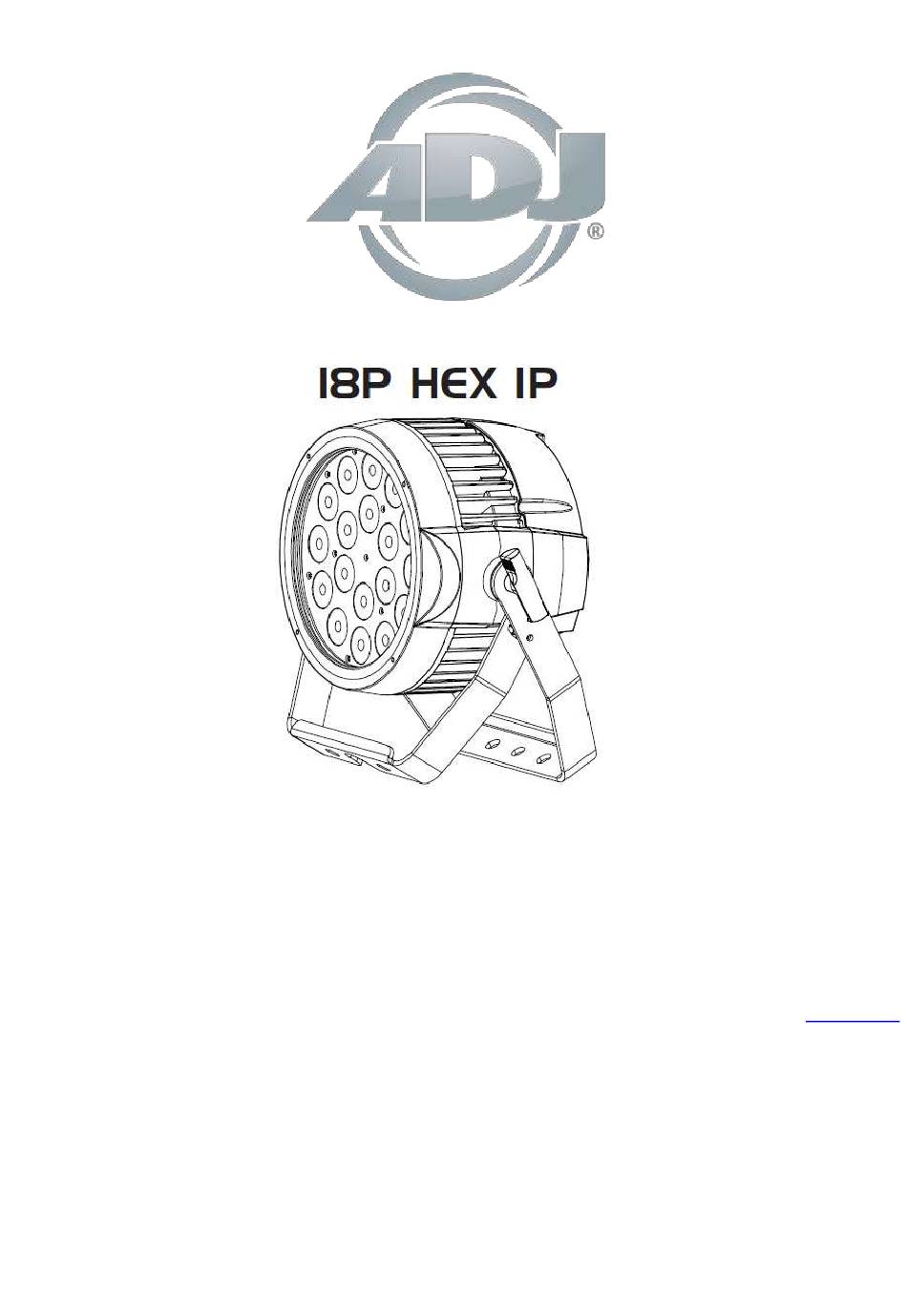

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.adj.eu...
-
Seite 2: Dokumentversion
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. -
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 22 TECHNISCHE DATEN ................................22 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................23 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................23 A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines 18P Hex IP von ADJ Products, LLC, entschieden haben. Jeder 18P Hex IP wird gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
B. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dem Gerät verschüttet worden sind. C. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung erkennbar ist. D. Das Gerät heruntergefallen ist und/oder extremen Situationen ausgesetzt wurde. A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 5... - Seite 6 PERSONEN, DIE UNTER VERSCHIEDENEN AUGENERKRANKUNGEN ODER PROBLEMEN BEI DIREKTEM SONNENLICHT LEIDEN, ODER PERSONEN, EINE MEDIKATION AUFGRUND EINER ÜBERMÄSSIGEN LICHTEMPFINDLICHKEIT ERHALTEN, KÖNNEN SICH UNWOHL FÜHLEN, WENN DIESEM GERÄT AUSGESENDETEN ULTRAVIOLETTSTRAHLUNG (UV) AUSGESETZT SIND. A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 6...
-
Seite 7: Ip-Einstufung
Herstellergewährleistung UND zum Verfall von Gewährleistungs- und/oder Reparaturansprüchen. OPTIONALE KORROSIONSBESTÄNDIGE BESCHICHTUNG Für dieses Gerät sind optionale korrosionsbeständige Beschichtungen erhältlich. Für nähere Einzelheiten wenden Sie sich bitte an Ihren Vertreter von ADJ Products, LLC. A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 7... -
Seite 8: Ansicht
ANSICHT LCD-Bildschirm Mode-Taste Nach-oben-Taste Nach-unten-Taste Enter-Taste Seetronic-Eingang Seetronic-Ausgang 3-poliger XLR- Ausgang 3-poliger XLR- Eingang A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 8... -
Seite 9: Einrichten Des Dmx
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der 18P Hex IP kann über das DMX-512- Protokoll angesteuert werden. Der 18P Hex IP verfügt über 4 DMX-Kanal-Modi. Die DMX- Adresse wird auf dem Bedienfeld auf der Rückseite des 18P Hex IP eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). - Seite 10 Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 10...
-
Seite 11: Dmx-Adressierung
Änderung der Einstellungen eines Kanals nur auf die ausgewählten Geräte aus. Im Falle des 18P Hex IP sollten Sie im 13-Kanal-Modus die DMX-Startadresse des ersten Geräts auf 1 festlegen, die des zweiten Geräts auf 14 (13 + 1), die des dritten Geräts auf 27 (14 + 13), und so weiter. -
Seite 12: Dmx-Werte Und -Eigenschaften
Auto-Programm Fade Von langsam nach schnell Dimmungs-Modi 0 - 20 Standard 21- 40 Bühne 41- 60 61- 80 Architektur 81- 100 Theater 101- 255 Standard auf Geräteeinstellung A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 12... -
Seite 13: Farbmakro-Tabelle
Farbe 24 93-96 Farbe 25 97-100 Farbe 26 101-104 Farbe 27 105-108 Farbe 28 109-112 Farbe 29 113-116 Farbe 30 117-120 Farbe 31 121-124 Farbe 32 125-128 A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 13... - Seite 14 Farbe 56 221-224 Farbe 57 225-228 Farbe 58 229-232 Farbe 59 233-236 Farbe 60 237-240 Farbe 61 241-244 Farbe 62 245-248 Farbe 63 249-252 Farbe 64 253-255 A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 14...
-
Seite 15: Systemmenü
ManCtrl Dimmer 000~255 ManCtrl Red 000~255 ManCtrl Green 000~255 Menu ManCtrl Blue 000~255 Manuelle Steuerung Manual ManCtrl White 000~255 ManCtrl Amber 000~255 ManCtrl Purple 000~255 ManCtrl Strobe 000~255 A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 15... -
Seite 16: Betriebsanweisung
DMX-Adressierung: Wenn Sie einen DMX-Controller benutzen, können Sie auch eigene, maßgeschneiderte Programme erstellen. Der 18P Hex IP verfügt über 4 DMX-Modi: 6 DMX-Kanal-Modus, 7-Kanal-Modus, 8-Kanal-Modus & 13-Kanal- Modus. 1. Um das Gerät im DMX-Modus zu betreiben, drücken Sie auf die MODE-Taste und die Tasten UP oder DOWN, bis "Menu Set Addr"... - Seite 17 "ON1" - Mit dieser Einstellung verhindern Sie ein versehentliches Entsperren der Tastatur. Um die Tastatur zu entsperren, müssen Sie einen Sicherheitscode eingeben. Drücken Sie auf die Taste MODE; auf der Anzeige wird A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 17...
- Seite 18 2. Drücken Sie auf UP oder DOWN, bis "Gamma" angezeigt wird, und drücken Sie dann auf ENTER. 3. Mit den Tasten UP und DOWN scrollen Sie durch die unterschiedlichen Einstellungen. 4. Sobald Sie die gewünschte Einstellung gefunden haben, drücken Sie auf ENTER. A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 18...
-
Seite 19: Master/Slave-Konfiguration
3. Stellen Sie das Master-Gerät auf den gewünschten Betriebsmodus ein. Drücken Sie am Slave-Gerät auf MODE, und verwenden Sie die UP- und DOWN-Tasten, bis "Menu Slave" angezeigt wird; drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 19... -
Seite 20: Dimmungskurven-Diagramm
Abstieg T (ms) Anstieg T (ms) Abstieg T (ms) Standard (Standardeinstellung) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektur 1380 1730 2040 2120 Theater 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 20... -
Seite 21: Masszeichnung
Es können maximal 8 Geräte bei 120 V und 15 Geräte bei 240 V angeschlossen werden. Bei mehr als der maximalen Anzahl von Geräten benötigen Sie eine weitere Schukosteckdose. HINWEIS: GEHEN SIE BEIM ZUSAMMENSCHLIESSEN WEITERER GERÄTE MIT DEM 18P HEX IP IN SERIE VORSICHTIG VOR, DA DER STROMVERBRAUCH ANDERER GERÄTE VARIIEREN KANN! FEHLERBEHEBUNG Das Gerät reagiert nicht auf DMX:... -
Seite 22: Reinigung
279 x 336 x 233,4 mm Farben RGBWA+UV-Farbmischung DMX-Kanäle: 4 DMX-Modi: 6/7/8/13 Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 22... -
Seite 23: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 23... - Seite 24 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande facebook.com/americandj Tel.: +31 45 546 85 00 / Fax: +31 45 546 85 99 twitter.com/americandj Web: www.adj.eu/ E-Mail: support@adj.eu youtube.com/americandj A.D.J. Supply Europe B.V. – www.adj.eu – 18P Hex IP Bedienungsanleitung Seite 24...
