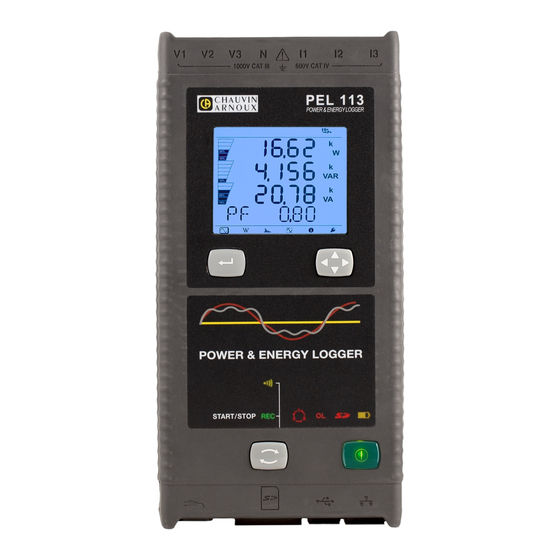

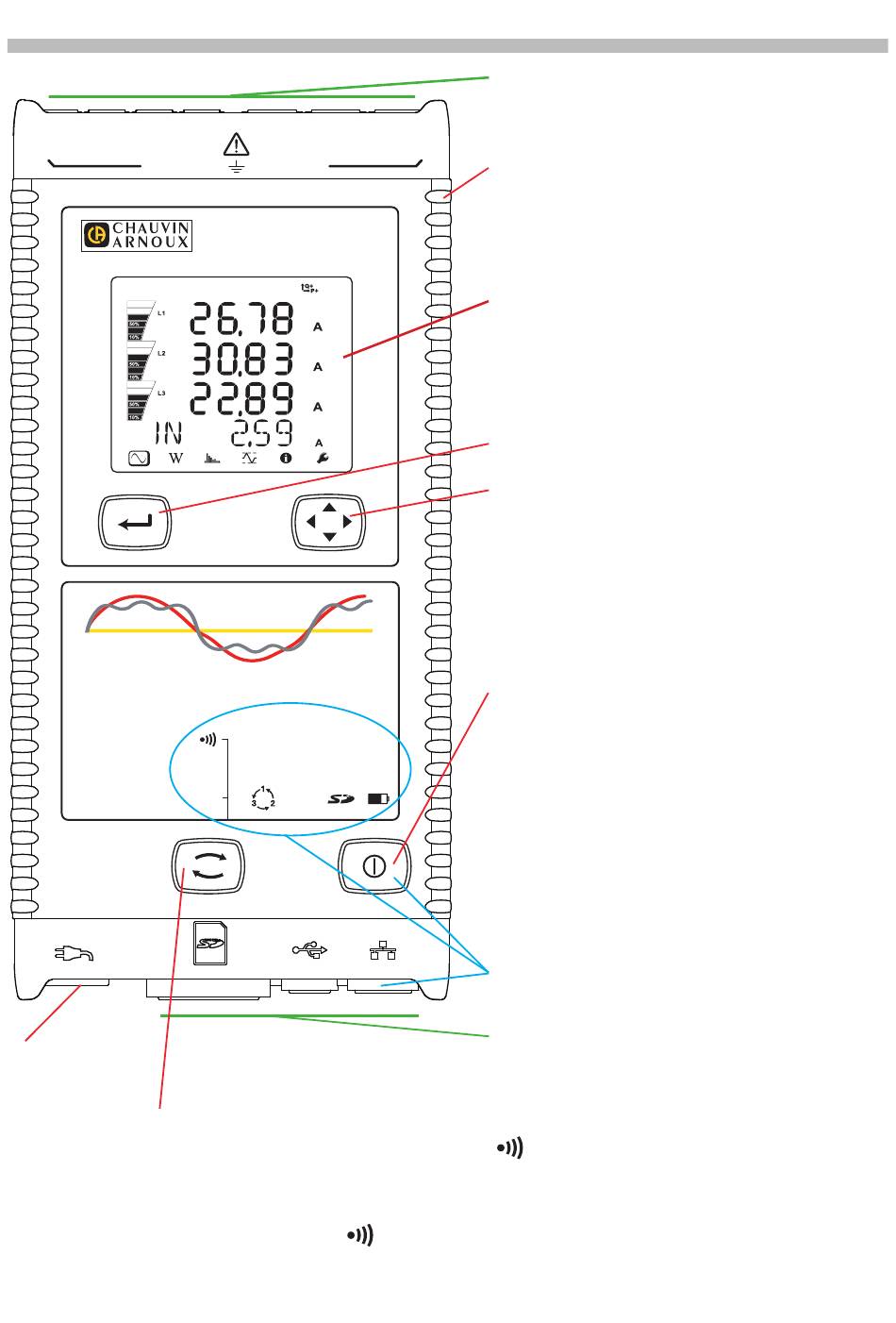

SCHNELLSTART-ANLEITUNG FÜR PEL112 UND PEL113 (DE) Messeingänge. 1000V CAT III 600V CAT IV Hartes Gehäuse mit Elastomerüberzug PEL 113 POWER & ENERGY LOGGER Beleuchtete LCD-Anzeige Eingabetaste Navigationstaste POWER & ENERGY LOGGER Ein/Aus-Taste ■ Zum Einschalten des Geräts schließen Sie die Buchsen an das Netz an.
ANBRINGEN DER FARBKLEMMEN Bei Mehrphasenmessung zuerst jeden Stromwandler, Prüfdraht und alle Anschlüsse mit Farbringen und Stiften kennzeichnen (im Lieferumfang inbegriffen), wobei jedem einzelnen Anschluss eine Farbe zugeordnet wird. ■ Dazu die Farbklemmen lösen und in die Löcher über den Buchsen stecken, die Großen in die Stromeingänge, die Kleinen in die Spannungseingänge.
Signallampen und Farbe Beschreibung Ethernet LED leuchtet nicht: nicht aktiv Grüne LED LED blinkt: aktiv (im Stecker) Ethernet LED leuchtet nicht: Ethernet-Stack oder -Controller wurden nicht initialisiert. Blinkt langsam (im Sekundentakt): Stack einwandfrei initialisiert. Blinkt rasch (10 Mal pro Sekunde): Ethernet-Controller einwandfrei initialisiert. Gelbe LED Zwei Mal blinken, danach Pause: DHCP-Fehler (im Stecker)
GERÄTEKONFIGURATION Das Gerät im PEL-Netzwerk wählen, um die Konfiguration durchzuführen. In der Symbolleiste das Symbol Konfigurieren anklicken und das Dialogfeld Gerätekonfiguration öffnen bzw. im Hauptmenü Gerät oder im Status.-Bereich. In diesem Dialogfeld gibt es sechs Registerkarten: ■ Allgemeines: Gerätebezeichnungen eingeben, Optionen für Abschaltautomatik, LCD-Steuerung, Steuertasten, Geräteuhr und SD-Karten-Formatierung festlegen.
