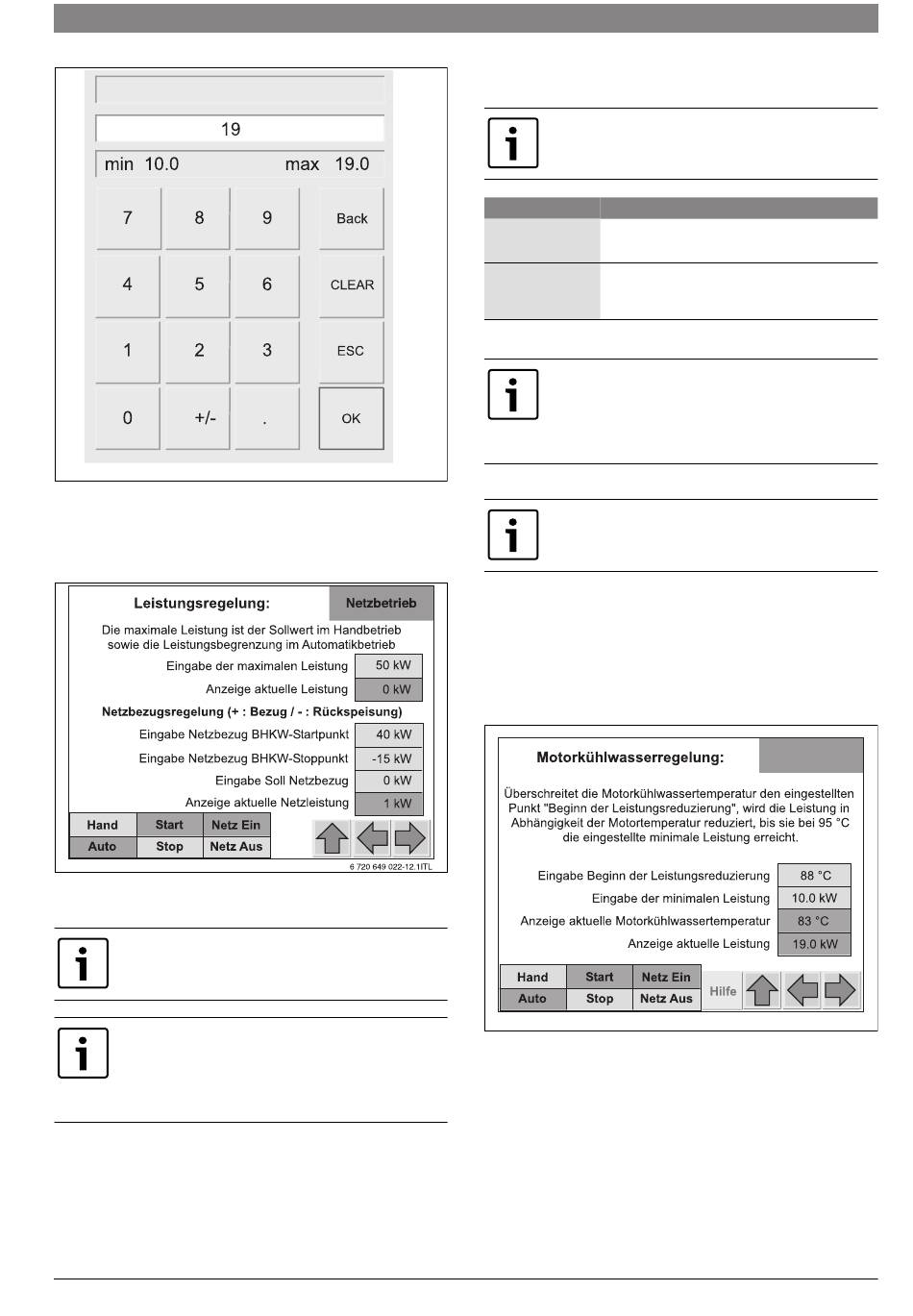

Bild 20 Eingabemaske "Leistung"
5.4.2
Leistungsregelung
In diesem Einstellbild wird die maximale elektrische Leistung des BHKW
eingegeben.
Bild 21 Einstellbild „Leistungsregelung"
Netzbezugsregelung
Nur für BHKW mit Netzbezugsregelung.
Eine Veränderung der Werte der Netzbezugsregelung
kann ein Takten des BHKW verursachen.
Die Einstellungen dürfen nur durch Fachmänner
oder unterwiesene Personen bei genauer Kenntnis
der örtlichen Gegebenheiten verändert werden.
Durch die Netzbezugsregelung wird erreicht, dass nur eine festgelegte
Leistung vom Netz bezogen wird (Soll-Netzbezug). Die BHKW-Leistung
wird so variiert, dass die aktuelle Netzleistung immer dem Sollwert
entspricht. Das BHKW wird angefordert, wenn der Netzbezug den
als Startpunkt eingestellten Wert überschreitet. Das BHKW wird
abgefordert, wenn der Netzbezug den als Stoppunkt eingestellten
Wert unterschreitet.
CHP CE 19 NA
Positive Werte bedeuten dabei Netzbezug – negative Werte bedeuten
eine Rückspeisung ins Stromnetz.
Einstellwert
Soll-Netzbezug
Minimale Differenz
zwischen Start- und
Stoppunkt
Tab. 10 Begrenzungen der Einstellwerte der Netzbezugsregelung
6 720 640 073-29.2T
5.4.3
Die Motorkühlwasserregelung regelt die Wärmeabgabe an das externe
Heizungssystem in Abhängigkeit von der Motorkühlwassertemperatur.
Wenn es kurzfristig zu einer Erhöhung der Rücklauftemperatur aus
dem externen Heizungssystem kommt, reduziert das BHKW durch
die Motorkühlwasserregelung die abzugebende Wärmeleistung.
Dadurch wird ein häufiges Abschalten aufgrund maximaler
Motortemperatur reduziert.
Bild 22 Einstellbild „Motorkühlwasserregelung"
Eingabe Beginn der Leistungsreduzierung
Bei Überschreiten der hier eingestellten Motorkühlwassertemperatur
beginnt die BHKW-Steuerung mit der Reduzierung der elektrischen
Leistung, bis die minimale Leistung bei einer Temperatur von 95 °C
erreicht wird.
Bei einem weiteren Anstieg der Motorkühlwassertemperatur auf 97 °C
schaltet das BHKW ab (Regelabschaltung). Die Leistungsreduzierung
erfolgt linear.
Der Wert minimale BHKW-Leistung entspricht 50 %
der elektrischen Nennleistung des BHKW.
Einstellgrenzen
Min.: Stoppunkt + 10 kW
Max.: Startpunkt - 10 kW
Minimale BHKW-Leistung + 10 kW
Wenn die Differenz zwischen Startpunkt und Soll-
Netzbezug kleiner als die minimale Leistung des BHKW
ist, kann die Netzbezugsregelung den Sollwert
Netzbezug nicht erreichen. Bei einem BHKW mit 50 kW
Leistung beträgt die Differenz 25 kW.
Motorkühlwasserregelung
Die Motorkühlwasserregelung ist nur im
Automatikbetrieb aktiv.
Menü | 17
Netzbetrieb
6 720 640 073-07.2T
6 720 804 097 (2013/08)
