Inhaltszusammenfassung für Bosch CHP CE 19 NA

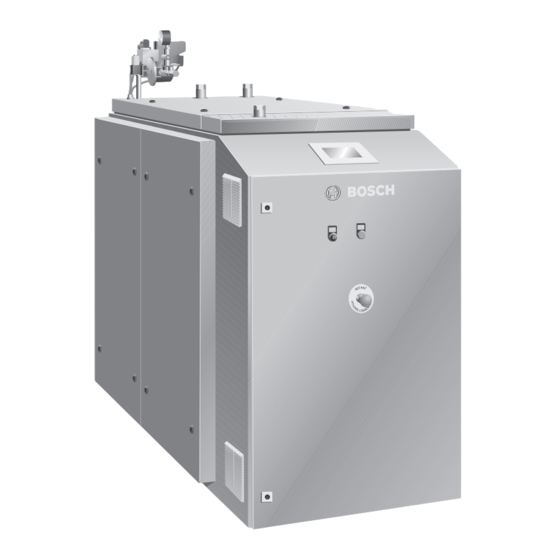

- Seite 1 Blockheizkraftwerk CHP CE 19 NA Bedienungsanleitung für den Betreiber...
-
Seite 2: Inhaltsverzeichnis
5.3.4 Betriebstagebuch ......16 5.3.5 BHKW Temperaturen ......16 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 3: Vorbemerkungen
Fachbetrieb, der vom Hersteller zur Durchführung der ersten Inbetrieb- W25 Warnung vor automatischem Anlauf nahme sowie von Service- und Instandhaltungsarbeiten berechtigt ist. W26 Warnung vor heißer Oberfläche P02 Feuer, offenes Licht und Rauchen verboten Tab. 2 Warnhinweise am BHKW CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 4: Sicherheitshinweise
▶ Leicht entflammbare Materialien (Papier, Gardinen, Kleidung, vorgeschriebene Schutzausrüstung benutzen. Verdünnung, Farben usw.) nicht in der Nähe des BHKW verwenden ▶ Nur autorisierte Fachmänner dürfen die Schallschutzkabine und oder lagern. den Schaltschrank öffnen. 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 5: Angaben Zum Produkt
Adresse auf der Rückseite dieser Anleitung. sogenannten „inneren Kühlkreis“ abgegeben wird. Durch die Wärmetauscher wird die Wärme aus dem inneren Kühlkreis an das Heizungssystem übertragen. Dieses System der Energiewandlung und Energienutzung heißt Kraft-Wärme-Kopplung (KWK). CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 6: Schallschutzkabine
Bild 2 19 NA - Anlagenkomponenten Vorderansicht Ölvorratsbehälter Heizungspumpe Katalysator Kühlwasserpumpe Wassergekühlter Abgassammler Kühlwasser-Monometer Kühlwasserentlüftung [10] Batterieanlage Temperaturfühler Kabinentemperatur [11] Abgas-/Brennwertwärmetauscher Druckschalter Motorkühlwasser (Minimaldrucküberwachung) [12] Kugelhahn Altöl mit Anschluss für Altölentleerung 6 720 804 097 (2013/08) CHP CE 19 NA... - Seite 7 Füllstandsanzeige Ölvorratsbehälter Kugelhähne: Frischölbefüllung (innen) Ölvorratsbehälter (außen) Magnetventil Ölnachfüllung [10] Lüftung Schaltschrank [11] Generator [12] Ölfilter [13] Schalldämpfer [14] Motorkühlwasser-Wärmetauscher [15] Motoröl Niveausteuerung [16] Gasmotor [17] Druckschalter Heizwasser (Minimaldrucküberwachung) [18] Sicherheitstemperaturbegrenzer Heizwasser CHP CE 19 NA 6 720 804 097 (2013/08)
-
Seite 8: Sicherheitseinrichtungen
Bei geöffneter Schallschutzkabine ist das Betreten des Gefahren- bereichs nur autorisierten Fachmännern gestattet. 6 720 640 078-05.2T Bild 4 Gefahrenbereiche Gefahrenbereich während der Service-, Reparatur- und Reinigungsarbeiten Arbeitsbereich des unterwiesenen Personals 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 9: Technische Daten
Aufstellhöhe Leistungsreduzierung [kW] 19,0 18,8 18,5 18,3 18,1 17,8 17,5 17,3 17,0 16,9 Bild 5 Gashahn geöffnet 1000 16,5 ▶ Gas-Anschlussdruck am Manometer prüfen. Tab. 5 Leistungsreduzierung in Abhängigkeit der Aufstellhöhe CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 10: Generatorleistungsschalter Zuschalten
Wenn keine externe Startanforderung besteht, geht das BHKW nach Betätigung des Bedienfelds Auto außer Betrieb. Bild 7 BHKW-Anlage in Betrieb nehmen Bedienfeld Hand Bedienfeld Start 6 720 649 022-64.1ITL Bild 9 Einstellen Automatikbetrieb Bedienfeld Auto 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 11: Steuerung
Verdünnung und Scheuermittel zur Reinigung des Touchscreens verwenden. ▶ Touchscreen nicht übermäßigen Druck während der Bedienung oder Reinigung aussetzen. Nach dem Einschalten der BHKW-Anlage wird im Touchscreen das Hauptmenü Übersicht angezeigt. CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 12: Anzeige Automatische Leistungsreduzierung
Überschreitung eines Schwellwerts der Netzüberwachung BHKW. Ein Zufallsgenerator gibt die Wartezeit vor. Die ausgeschaltet. Die Wartezeit bis zum Wiederanlauf läuft. verbleibende Wartezeit wird angezeigt ( Bild 32 [6], Seite 20). Tab. 7 Übersicht der Statusanzeigen 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 13: Untermenüs
Trennen des Generatorleistungsschalters im Handbetrieb Nach Betätigen des Bedienfelds wird die Generatorleistung des BHKW zuerst auf 0 kW reduziert. Erst danach trennt der Generatorleistungsschalter das BHKW vom Stromnetz. Tab. 9 Funktion der Bedienfelder CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 14: Menü
Speicher (RL) steigt, ist der Speicher gefüllt und das BHKW wird angezeigt. abgefordert ( Bild 13). Netzbetrieb Netzbetrieb 6 720 640 073-12.2T 6 720 640 073-48.2T Bild 11 Betriebsbild „BHKW-Übersicht“ Bild 13 Betriebsbild „Speicher“ 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 15: Bhkw-Trend
(GLS) des BHKW. Ein Schaltspiel beinhaltet ein Ein- und Ausschalten des Schalters. Der Netzausfallzähler zählt alle Stromausfälle, auch die durch ein Betätigen des Not-Halt-Schalter oder sonstige manuell am BHKW herbeigeführte Stromausfälle. CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 16: Betriebstagebuch
Wenn der Sollwert außerhalb der zulässigen Grenzen liegt, kann er nicht gespeichert werden. Eine Störungsanzeige wird nicht angezeigt. Wenn der Sollwert nicht geändert wird, kann die Eingabemaske durch Druck auf das Bedienfeld ESC verlassen werden. 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 17: Leistungsregelung
BHKW ab (Regelabschaltung). Die Leistungsreduzierung entspricht. Das BHKW wird angefordert, wenn der Netzbezug den erfolgt linear. als Startpunkt eingestellten Wert überschreitet. Das BHKW wird abgefordert, wenn der Netzbezug den als Stoppunkt eingestellten Wert unterschreitet. CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 18: Zuluftsteuerung
Diese Schaltpunkte werden bei der Inbetriebnahme an die jeweiligen Anlagengegebenheiten angepasst. Netzbetrieb Netzbetrieb 6 720 640 073-39.2T Bild 26 Einstellbild „Reglereinstellung VL-Temperatur“ 6 720 640 073-40.2T Bild 24 Einstellbild „Zuluftsteuerung“ 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 19: Startpunkt Rücklauftemperatur
Die Kesseltemperatur eines zusätzlichen Heizkessels muss auf den eingestellten Wert angepasst sein. 5.4.8 Speichermanagement Bild 29 Einstellbild „Ölnachfüllung“ Nur bei BHKW mit Wärme-Pufferspeicher. Die Start- und Stoppanforderung kann aus den Speichertemperaturen gebildet werden. CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 20: 5.4.10 Konfiguration Reduzierung Nach Netzfrequenz
Bild 33 Einstellbild „Datum und Uhr“ 50,05 Hz Frequenz fuer Freigabe Start Maximale Rampe fuer Leistungserhöhung 10 %/min Hilfe 6 720 804 104-15.1T Bild 31 “Konfiguration Reduzierung nach Netzfrequenz” – gem. VDE 4105 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 21: Untermenü Handebene
Die Sprachauswahl ist gespeichert. Die Anzeige wechselt automatisch in das Hauptmenü. 6 720 640 073-45.2T Bild 35 Handebene „Zuluft“ 5.5.3 Vorlauftemperaturregelung In diesem Bild kann die Pumpe der Vorlauftemperaturregelung zu Testzwecken von Hand eingestellt werden. CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 22: Service
Voraussetzung: Das BHKW läuft im Handbetrieb. ▶ Bedienfeld Netz Aus drücken. Die Generatorleistung wird auf 0 kW reduziert. Der Generatorleistungsschalter trennt das BHKW vom Stromnetz. In der Statusanzeige wird Leerlauf angezeigt. 6 720 804 097 (2013/08) CHP CE 19 NA... -
Seite 23: Gasmotor Im Handbetrieb Stoppen
• Das Magnetventil unterbricht sofort die Gaszufuhr. • Der Generatorleistungsschalter öffnet und trennt das BHKW vom Stromnetz. • Der Gasmotor stoppt. Bild 41 Gashahn geschlossen 6 720 640 073-49.2T Bild 42 Not-Halt-Schalter Not-Halt-Schalter CHP CE 19 NA 6 720 804 097 (2013/08) -
Seite 24: Umweltschutz Und Entsorgung
24 | Umweltschutz und Entsorgung Umweltschutz und Entsorgung Service Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Zum sachgerechten Betrieb eines BHKW gehört ein regelmäßiger Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns Service und die Instandhaltung nach den Angaben des Herstellers gleichrangige Ziele. -
Seite 25: Einstellwerte
Zuluftsteuerung Zuluftventilator EIN °C Zuluftventilator AUS °C Vorlauftemperaturregelung Vorlauftemperatur °C Regler VL-Temperatur Startpunkt RL-Temperatur (Option) Startpunkt RL-Temperatur °C Speichermanagement (Option) Startpunkt Speicher (VL) °C Stoppunkt Speicher (RL) °C Tab. 11 Einstellwerte CHP CE 19 NA 6 720 804 097 (2013/08) - Seite 26 Eingabe Kennlinie cos Cos bis min. Leistung 50% Cos bei 60% Cos bei 70% Cos bei 80% Cos bei 90% Cos bei 100% Tab. 11 Einstellwerte 6 720 804 097 (2013/08) CHP CE 19 NA...
-
Seite 27: Betriebswerte
°C Pumpendrehzahl Leistung Abgas nach Katalysator °C Abgas nach Wärmetauscher °C Gemischtemperatur °C Kühlwasserdruck Betriebsstunden Startimpulse Schaltspiele GLS Mittlere Laufzeit Wartung Netzausfall Regelabschaltung Wirkarbeitszähler Gaszähler Wärmezähler Drosselklappe Ölstand Tab. 12 Betriebswerte CHP CE 19 NA 6 720 804 097 (2013/08)
