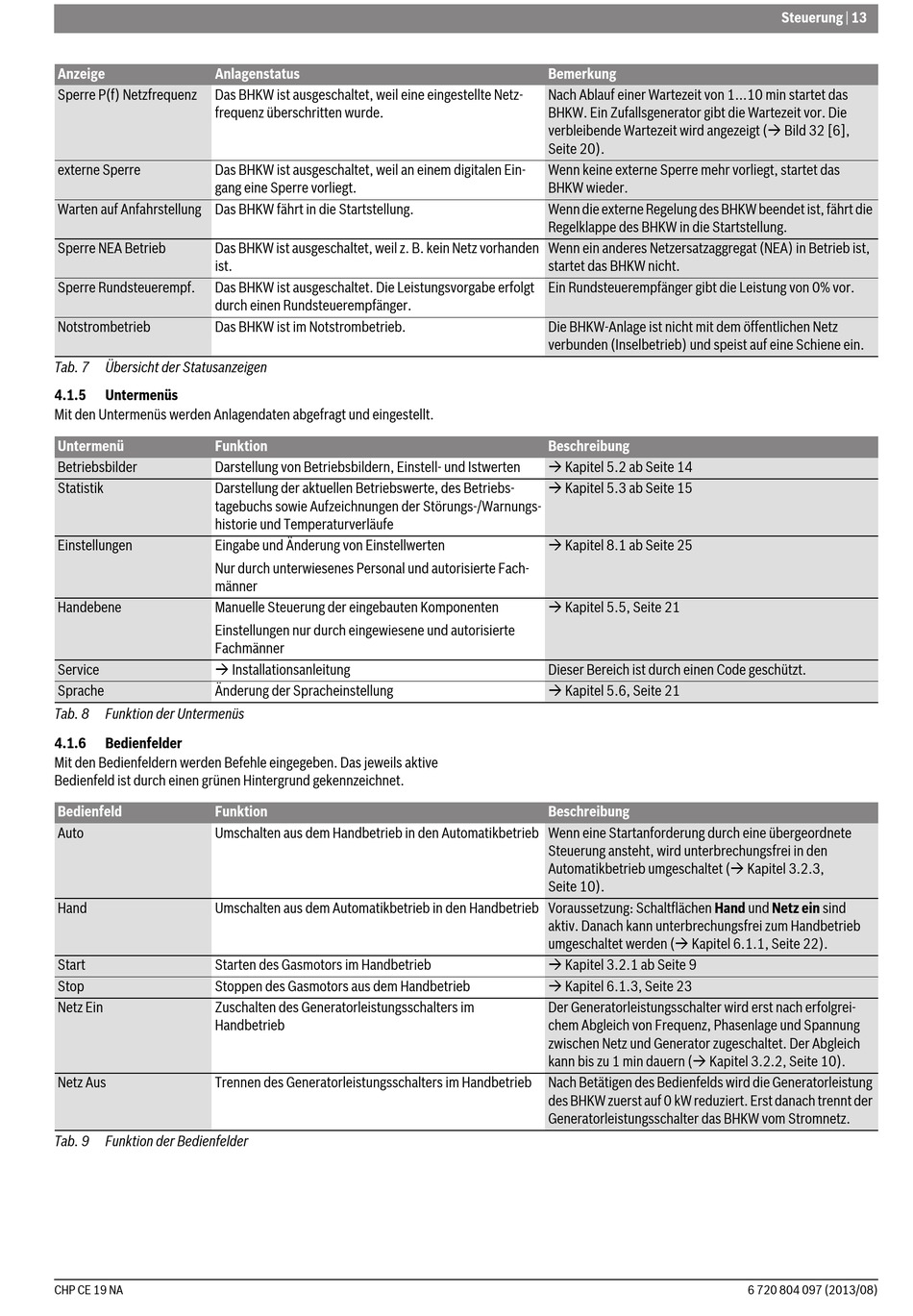

Anzeige Anlagenstatus
Sperre P(f) Netzfrequenz Das BHKW ist ausgeschaltet, weil eine eingestellte Netz-
frequenz überschritten wurde.
externe Sperre Das BHKW ist ausgeschaltet, weil an einem digitalen Ein-
gang eine Sperre vorliegt.
Warten auf Anfahrstellung Das BHKW fährt in die Startstellung.
Sperre NEA Betrieb Das BHKW ist ausgeschaltet, weil z. B. kein Netz vorhanden
ist.
Sperre Rundsteuerempf. Das BHKW ist ausgeschaltet. Die Leistungsvorgabe erfolgt
durch einen Rundsteuerempfänger.
Notstrombetrieb Das BHKW ist im Notstrombetrieb.
Tab. 7 Übersicht der Statusanzeigen
4.1.5 Untermenüs
Mit den Untermenüs werden Anlagendaten abgefragt und eingestellt.
Untermenü

Funktion

Betriebsbilder Darstellung von Betriebsbildern, Einstell- und Istwerten
Statistik Darstellung der aktuellen Betriebswerte, des Betriebs-
tagebuchs sowie Aufzeichnungen der Störungs-/Warnungs-
historie und Temperaturverläufe
Einstellungen Eingabe und Änderung von Einstellwerten
Nur durch unterwiesenes Personal und autorisierte Fach-
männer
Handebene Manuelle Steuerung der eingebauten Komponenten
Einstellungen nur durch eingewiesene und autorisierte
Fachmänner
 Installationsanleitung
Service
Sprache Änderung der Spracheinstellung
Tab. 8 Funktion der Untermenüs
4.1.6

Bedienfelder

Mit den Bedienfeldern werden Befehle eingegeben. Das jeweils aktive
Bedienfeld ist durch einen grünen Hintergrund gekennzeichnet.
Bedienfeld Funktion
Auto Umschalten aus dem Handbetrieb in den Automatikbetrieb Wenn eine Startanforderung durch eine übergeordnete
Hand Umschalten aus dem Automatikbetrieb in den Handbetrieb Voraussetzung: Schaltflächen Hand und Netz ein sind
Start Starten des Gasmotors im Handbetrieb
Stop Stoppen des Gasmotors aus dem Handbetrieb
Netz Ein Zuschalten des Generatorleistungsschalters im
Handbetrieb
Netz Aus Trennen des Generatorleistungsschalters im Handbetrieb
Tab. 9 Funktion der Bedienfelder
CHP CE 19 NA
Bemerkung
Nach Ablauf einer Wartezeit von 1...10 min startet das
BHKW. Ein Zufallsgenerator gibt die Wartezeit vor. Die
verbleibende Wartezeit wird angezeigt ( Bild 32 [6],
Seite 20).
Wenn keine externe Sperre mehr vorliegt, startet das
BHKW wieder.
Wenn die externe Regelung des BHKW beendet ist, fährt die
Regelklappe des BHKW in die Startstellung.
Wenn ein anderes Netzersatzaggregat (NEA) in Betrieb ist,
startet das BHKW nicht.
Ein Rundsteuerempfänger gibt die Leistung von 0% vor.
Die BHKW-Anlage ist nicht mit dem öffentlichen Netz
verbunden (Inselbetrieb) und speist auf eine Schiene ein.
Beschreibung
 Kapitel 5.2 ab Seite 14
 Kapitel 5.3 ab Seite 15
 Kapitel 8.1 ab Seite 25
 Kapitel 5.5, Seite 21
Dieser Bereich ist durch einen Code geschützt.
 Kapitel 5.6, Seite 21
Beschreibung
Steuerung ansteht, wird unterbrechungsfrei in den
Automatikbetrieb umgeschaltet ( Kapitel 3.2.3,
Seite 10).
aktiv. Danach kann unterbrechungsfrei zum Handbetrieb
umgeschaltet werden ( Kapitel 6.1.1, Seite 22).
 Kapitel 3.2.1 ab Seite 9
 Kapitel 6.1.3, Seite 23
Der Generatorleistungsschalter wird erst nach erfolgrei-
chem Abgleich von Frequenz, Phasenlage und Spannung
zwischen Netz und Generator zugeschaltet. Der Abgleich
kann bis zu 1 min dauern ( Kapitel 3.2.2, Seite 10).
Nach Betätigen des Bedienfelds wird die Generatorleistung
des BHKW zuerst auf 0 kW reduziert. Erst danach trennt der
Generatorleistungsschalter das BHKW vom Stromnetz.
Steuerung | 13
6 720 804 097 (2013/08)
