5.3.4
Betriebstagebuch
Das Betriebstagebuch archiviert alle Befehle, die manuell über Schalter
oder den Touchscreen in die Steuerung eingegeben wurden, sowie
automatisch eingehende Befehle und Meldungen mit Datum und
Uhrzeit.

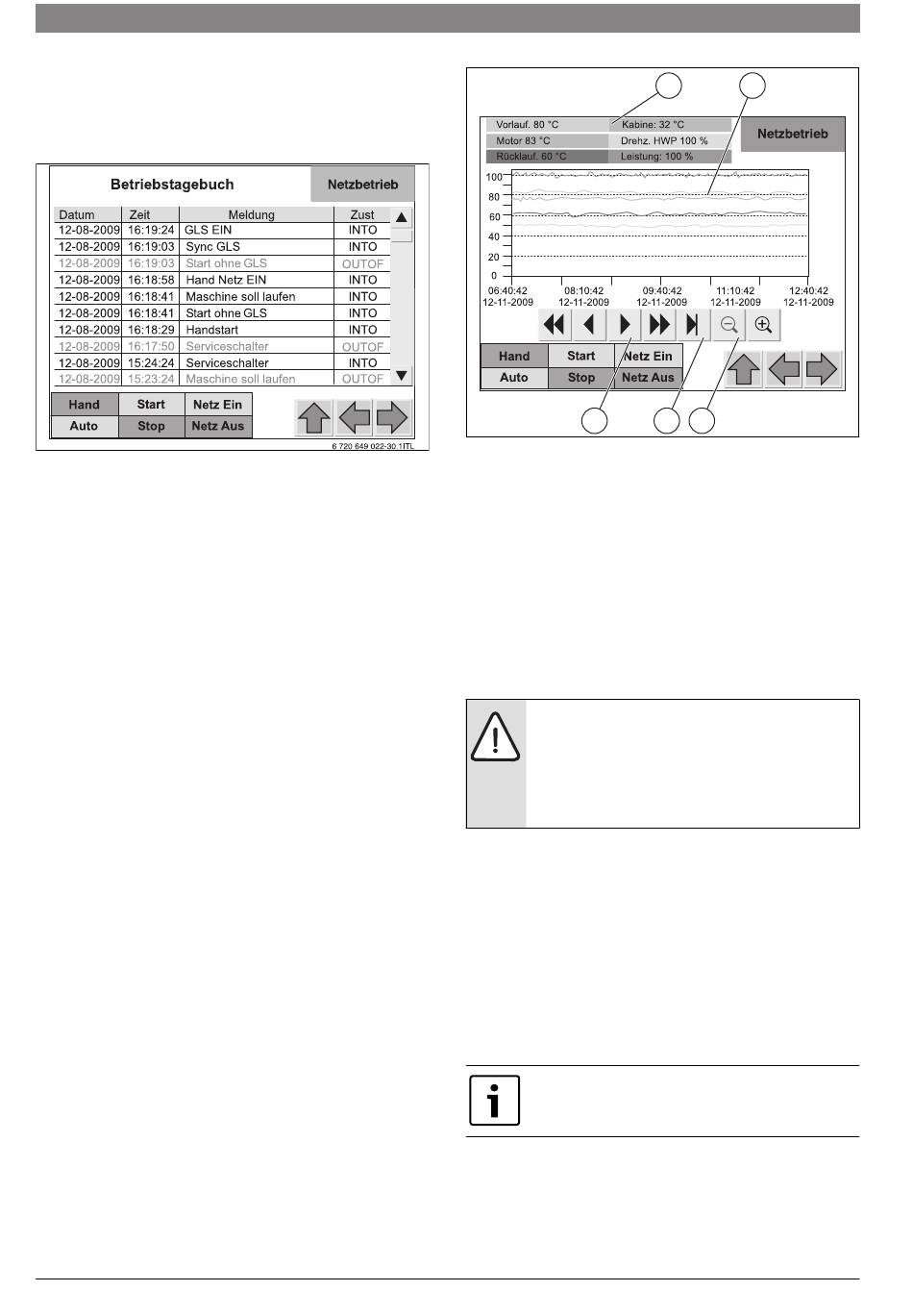

Bild 18 Statistik „Betriebstagebuch"
Darstellungen:
• Schwarze Schrift: Kommende Meldungen (INTO)
• Blaue Schrift: Gehende Meldungen (OUTOF)
Beispiel aus Bild 18:
• Das BHKW stoppte am 12.08.2009 um 15:23 Uhr.
• „Serviceschalter" - Zustand = INTO: Der Serviceschalter wurde
ausgeschaltet (Stellung 0).
• „Serviceschalter" - Zustand = OUTOF: Der Serviceschalter wurde
eingeschaltet (Stellung 1).
• „Handstart" - Zustand = INTO: Startbefehl mit dem Bedienfeld
„Handstart" gegeben.
5.3.5
BHKW Temperaturen
In diesem Diagramm werden Temperaturen, die Drehzahl der
Heizungspumpe und die Leistung des BHKW in Prozent angezeigt.
Die Aufzeichnung der Werte beginnt mit der Inbetriebnahme der
BHKW-Steuerung.
Dieses Archiv ist nicht gepuffert, d. h. bei Abschalten der
Steuerspannung (Not-Halt oder über Sicherung) bleiben die
Werte nicht erhalten.
6 720 804 097 (2013/08)
3
Bild 19 Diagramm „BHKW Temperaturen"
[1]
Aktuelle Betriebswerte
[2]
Temperaturverläufe Motortemperatur, Vorlauftemperatur,
Rücklauftemperatur, Kabinentemperatur
[3]
Diagrammanzeige vor- oder zurückblättern
[4]
Springe zum aktuellen Stand
[5]
Lupenfunktion zur Änderung der Skalierung
Die Daten werden im Minutentakt auf eine SD-Karte gespeichert.
Die Diagrammdarstellung ist nur temporär.
5.4
Untermenü Einstellungen
Im Untermenü Einstellungen können die BHKW-Sollwerte eingestellt
werden.
HINWEIS: Sachschaden durch falsche Einstellungen!
Falsche Einstellwerte können zu Schäden am BHKW
führen.
▶ Nur unterwiesene Personen und autorisierte
Fachmänner dürfen Einstellwerte in der BHKW-
Steuerung verändern.
5.4.1
Einstellbilder aufrufen und Werte eingeben
▶ Bedienfeld Einstellungen betätigen.
Das erste Einstellbild wird angezeigt (z. B. Leistungsregelung).
Sollwerteingabe
▶ Pink hinterlegtes Feld des zu ändernden Sollwerts drücken.
Die Eingabemaske erscheint.
▶ Sollwert eingeben. Der Sollwert muss innerhalb der angezeigten
Sollwertbegrenzungen liegen.
▶ Taste OK drücken.
Der Sollwert wird an die Steuerung übergeben. Die Eingabemaske
wird verlassen.
Wenn der Sollwert außerhalb der zulässigen Grenzen
liegt, kann er nicht gespeichert werden. Eine
Störungsanzeige wird nicht angezeigt.
Wenn der Sollwert nicht geändert wird, kann die Eingabemaske durch
Druck auf das Bedienfeld ESC verlassen werden.
1
2
6 720 649 022-31.2ITL
4
5
CHP CE 19 NA
