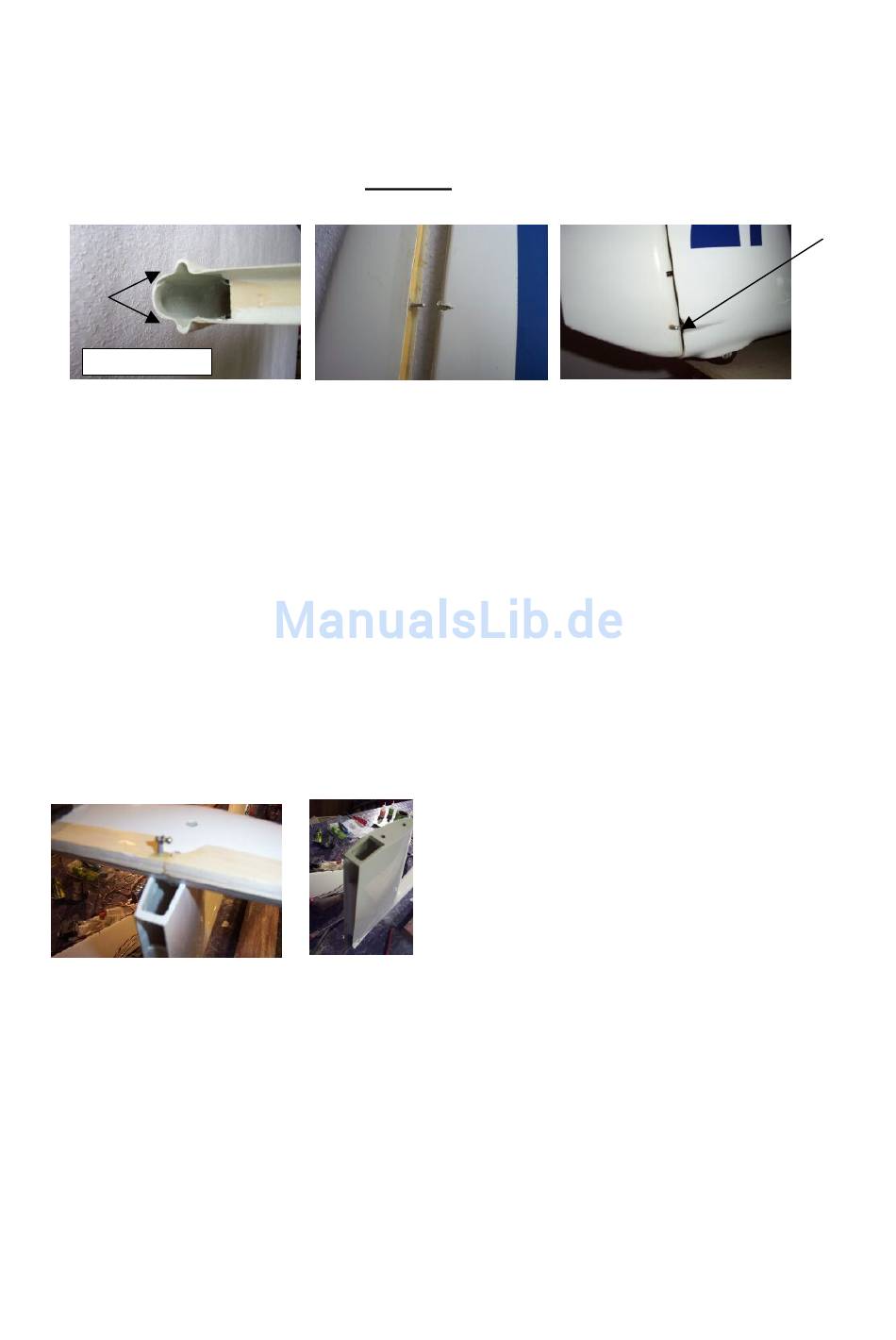

Seitenruder anbauen
Die Hutzen am Rumpf, die zur Anlenkung dienen, mit einer Rundfeile innen
versäubert . Danach werden zwei der beiliegenden Augenschrauben in die
Seitenruderabschlussleiste eingesetzt – die obere ca. 50mm vom RB, die untere ca.
100mm vom Ruderabschluss. Achtung: Vor dem endgültigen Verkleben der
Augenschrauben, das Seitenruder zur Seitenflosse genau ausrichten.
versäubern
Die Position der Augenschrauben muss nun exakt auf das Seitenruder übertragen
werden. Positionieren Sie das SR korrekt ausgerichtet und drücken Sie die
Rudernase einfach gegen die Augenschrauben.
Im Seitenruder ist bereits eine Führung für die Lagerachse eingearbeitet. An den
Druckmarkierungen öffnen Sie nun mit einer kleinen Säge die Rudernase quer bis
Sie die Lagerachse durchtrennt haben. Nun können Sie die Augenschrauben in die
Lagerachse drücken und von oben die GFK-Achse durch das Lager und die
Augenschrauben schieben.
Höhenruder
Das Höhenruderservo wird in die Seitenflosse von oben eingeklebt. Je nach
verwendetem
Servo
muss
eine
passende
Aussparung
an
der
Seitenruderabschlussleiste,
sowie
an
der
Schräge
der
Flossenoberseite
ausgearbeitet werden. (siehe Bild unten)
Die Anlenkung wird mittels Gabelkopf u. Gewindestange M 2,5 hergestellt.
Die EWD von 1,5 Grad ergibt sich automatisch.
