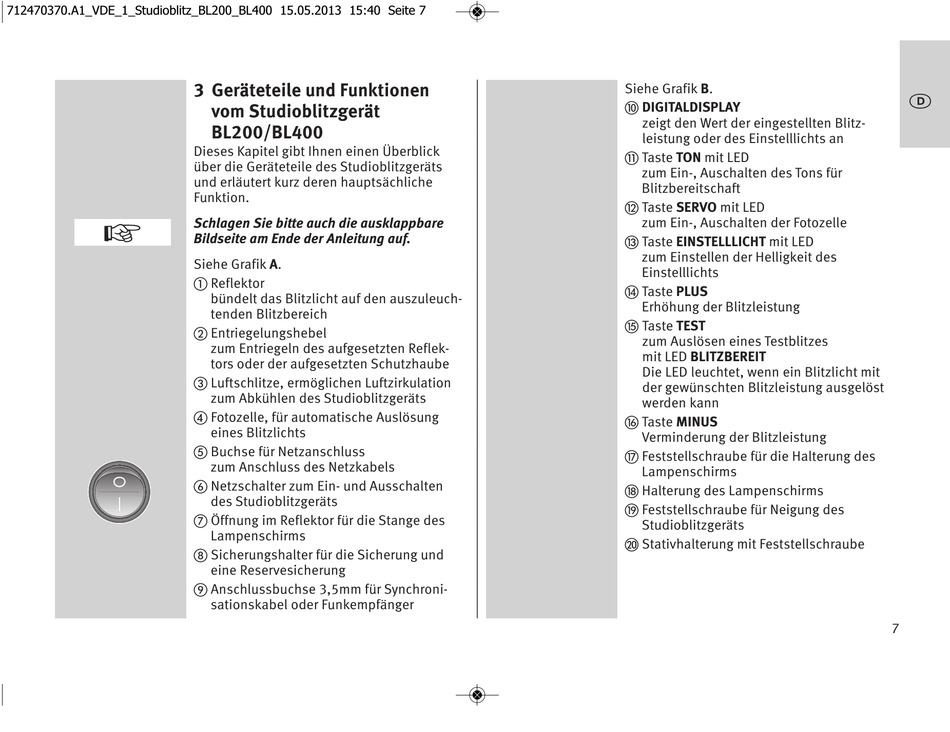

3 Geräteteile und Funktionen
vom Studioblitzgerät
BL200/BL400
Dieses Kapitel gibt Ihnen einen Überblick
über die Geräteteile des Studioblitzgeräts
und erläutert kurz deren hauptsächliche
Funktion.
+
Schlagen Sie bitte auch die ausklappbare
Bildseite am Ende der Anleitung auf.
Siehe Grafik A.
Reflektor
bündelt das Blitzlicht auf den auszuleuch-
tenden Blitzbereich
Entriegelungshebel
zum Entriegeln des aufgesetzten Reflek-
tors oder der aufgesetzten Schutzhaube
Luftschlitze, ermöglichen Luftzirkulation
zum Abkühlen des Studioblitzgeräts
Fotozelle, für automatische Auslösung
eines Blitzlichts
Buchse für Netzanschluss
zum Anschluss des Netzkabels
Netzschalter zum Ein- und Ausschalten
des Studio blitzgeräts
Öffnung im Reflektor für die Stange des
Lampenschirms
Sicherungshalter für die Sicherung und
eine Reservesicherung
Anschlussbuchse 3,5mm für Synchroni-
sationskabel oder Funkempfänger
Siehe Grafik B.
DIGITALDISPLAY
zeigt den Wert der eingestellten Blitz -
leistung oder des Einstelllichts an
Taste TON mit LED
zum Ein-, Auschalten des Tons für
Blitzbereitschaft
Taste SERVO mit LED
zum Ein-, Auschalten der Fotozelle
Taste EINSTELLLICHT mit LED
zum Einstellen der Helligkeit des
Einstelllichts
Taste PLUS
Erhöhung der Blitzleistung
Taste TEST
zum Auslösen eines Testblitzes
mit LED BLITZBEREIT
Die LED leuchtet, wenn ein Blitzlicht mit
der gewünschten Blitzleistung ausgelöst
werden kann
Taste MINUS
Verminderung der Blitzleistung
Feststellschraube für die Halterung des
Lampenschirms
Halterung des Lampenschirms
Feststellschraube für Neigung des
Studioblitzgeräts
Stativhalterung mit Feststellschraube
