Informationen zum Modell:

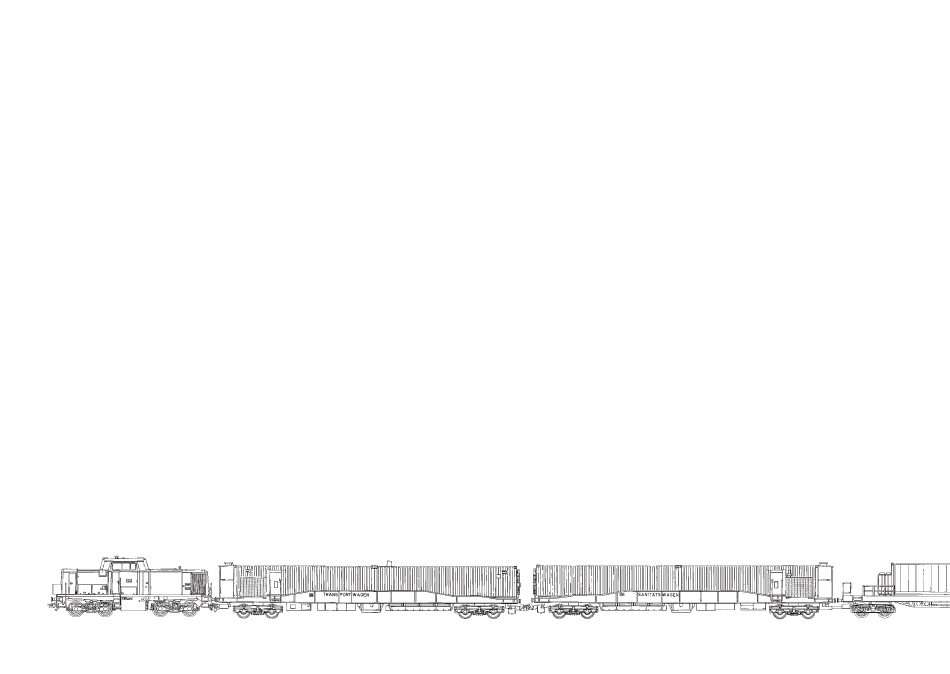

Dieser Zug besteht aus folgenden Komponenten (in der
Reihenfolge von vorne nach hinten):
– unmotorisierte Lokomotive (Lok Nr. 1)
– Transportwagen (Nr. 1)
– Gerätewagen
– Löschmittelwagen
– Sanitätswagen
– Transportwagen (Nr. 2)
– motorisierte Lokomotive (Lok Nr. 2)
Diese Reihenfolge muss beim Modellbetrieb eingehal-
ten werden.
Der komplette Zug ist so ausgelegt, dass er im Betrieb
mit Märklin Digital zum Einsatzort fährt, mit der TELEX-
Kupplung am Transportwagen zum Sanitätswagen hin
getrennt wird und anschließend die Lokomotive Nr. 2
zusammen mit dem Transportwagen vorbildgerecht
zwischen Einsatzort und Versorgungsbereich pendelt.
4
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
• Einstellen der Lokparameter (Adresse, Anfahr-/
Bremsverzögerung, Höchstgeschwindigkeit): Über
Control Unit, Mobile Station oder Central Station.
Die unmotorisierte Lok Nr. 1 bietet:
• Eingebautes Funktionsmodul zum Schalten von 5
verschiedenen Funktionen im Digital-Betrieb mit der
Control Unit 6021.
• Adresse ab Werk: 33 / 34
Name ab Werk: BR 714 009-8
• Eingebaute Stirnbeleuchtung an der Lokseite mit der
kurzen Motorhaube. Schaltzustand abhängig vom
Betriebssystem.
• Fest montierte, stromführende Kurzkupplung auf der
Seite zu den Wagen hin.
• Schaltbarer Funktionsausgang über die stromführen-
de Kurzkupplung zum Einschalten der Streckenbe-
