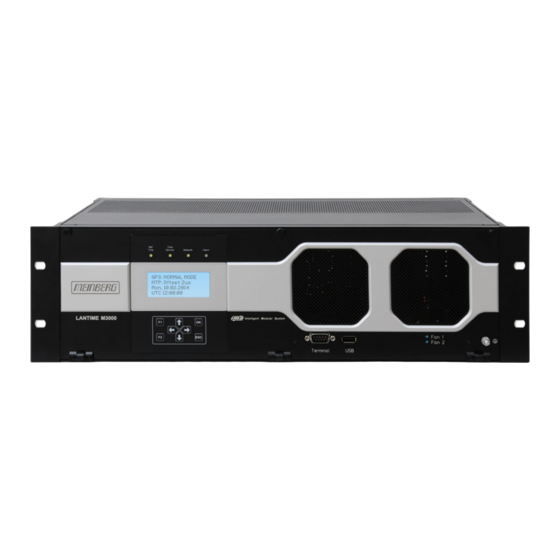

Meinberg IMS-M3000 Handbuch
  1. Anleitungen
  2. Marken
  3. Meinberg Anleitungen
  4. Server
  5. IMS-M3000
  6. Handbuch

Meinberg IMS-M3000 Handbuch

Vorschau ausblenden Andere Handbücher für IMS-M3000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

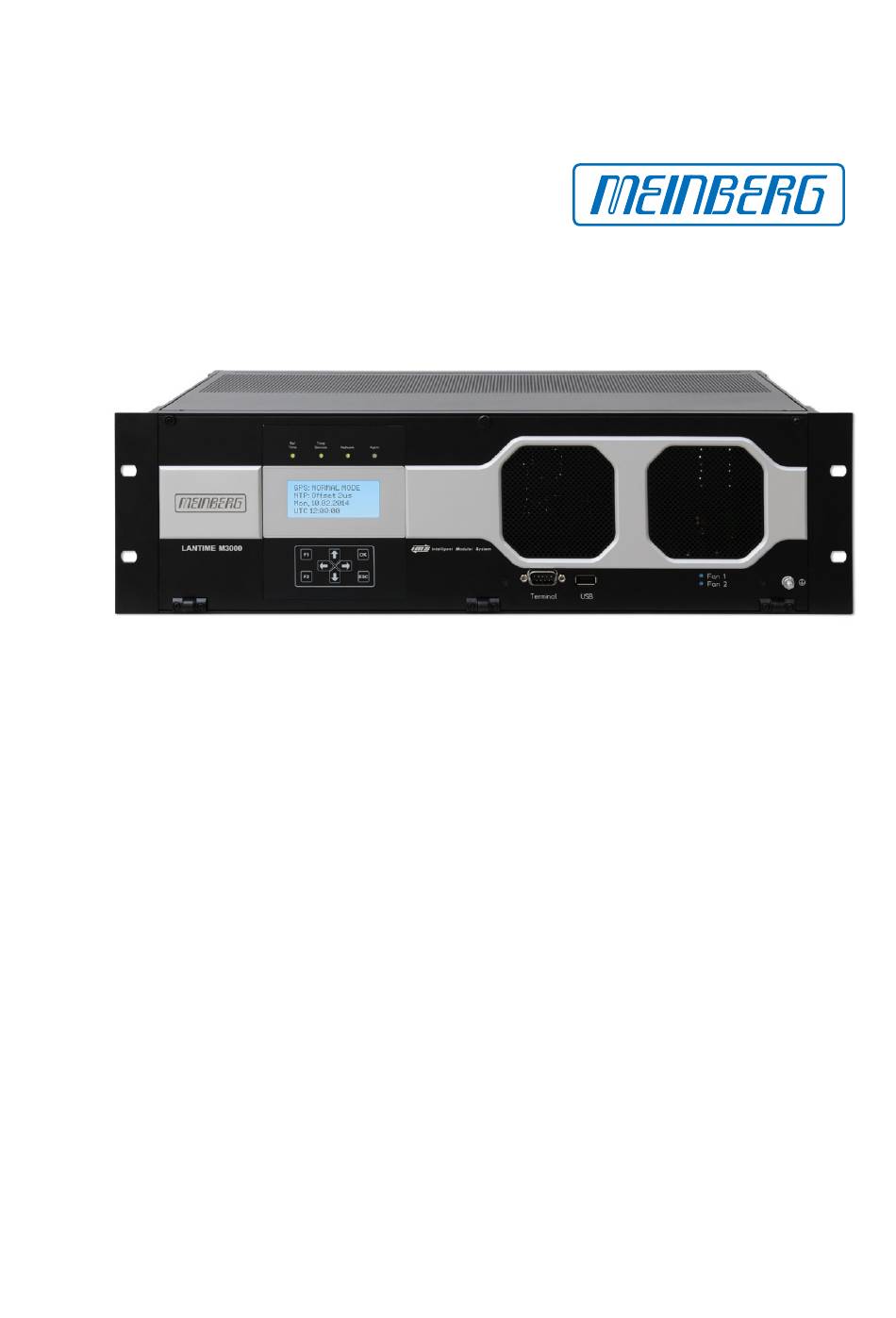

HANDBUCH
IMS-M3000
Modulare Zeit- und Frequenzsynchroni-
sation und NTP Server
22. Oktober 2018
Meinberg Funkuhren GmbH & Co. KG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Meinberg IMS-M3000

Inhaltszusammenfassung für Meinberg IMS-M3000

  • Seite 1 HANDBUCH IMS-M3000 Modulare Zeit- und Frequenzsynchroni- sation und NTP Server 22. Oktober 2018 Meinberg Funkuhren GmbH & Co. KG...

  • Seite 3: Front View (Frontansicht) Ims-M3000

    Front view (Frontansicht) IMS-M3000...

  • Seite 4: Rear View (Rückansicht) Ims-M3000

    Rear view (Rückansicht) IMS-M3000...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Impressum 2 Sicherheitshinweise f¨ u r Ger¨ a te Weitere Sicherheitshinweise ........Versorgungsspannung .
  • Seite 6 12.6.24 VSG - Video Sync Generator ........13 Konformit¨ a tserkl¨ a rung Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 7: Impressum

    1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 22.10.2018 IMS-M3000 Datum: 22.

  • Seite 8: Sicherheitshinweise F¨ U R Ger¨ A Te

    • Montage und Demontage des Steckers zur Spannungsversorgung ist nur bei spannungslos geschalteter Baugruppe erlaubt (z.B. durch den primärseitigen Leitungsschutz). • Die Zuleitungen sind ausreichend abzusichern und zu dimensionieren. Sicherung: T2.5A Anschlussquerschnitt: - 2,5mm / 17AWG - 13AWG Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 9: Weitere Sicherheitshinweise

    Der Versorgungsstromkreis muss zum sicheren Betrieb des Gerätes, durch eine normgerechte Installation- ssicherung abgesichert und mit einem Fehlerstromschutzschalter, gemäß den jeweils gültigen nationalen Normen, ausgestattet sein. Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 10: Verkabelung

    Lebensgefahr durch elektrischen Schlag! Führen Sie keine Arbeiten an der Antennenanlage oder der Anten- nenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. Überspannungsschutz Kein Überspannungsschutzelement kann einen absolut sicheren Schutz gegen die Folgen eines Blitzeinschlages oder dessen Sekundärwirkung gewährleisten! Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 11: Austausch Der Lithium-Batterie

    Zahnscheibe Ring- oder Gabelkabelschuh Zahnscheibe Mutter M4 Nomelscheibe Nomelscheibe Flachstecker Zahnscheibe Hinweis: Bitte verwenden Sie ein Erdungskabel mit >= 1,5mm Achten Sie hier immer auf eine korrekte Crimpverbindung! Drehmoment bei der Montage des Erdungskabels beachten! IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 12: Kurzanleitung Zur Erstinbetriebnahme

    Pfeiltasten die TCP/IP Adresse, die Netzmaske und evt. ein Default Gateway ein. Danach können alle weiteren Einstellungen über das Netzwerkinterface, entweder über einen WEB Browser oder eine Telnet/SSH Session, konfiguriert werden. Default Benutzer: root Default Passwort: timeserver Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 13: Komplettsystem Lantime

    Außerdem besteht die Möglichkeit, alle Alarmnachrichten auf einem Großdisplay VP100/20/NET anzeigen zu lassen. Wenn eine Redundanz für den Fall eines Ausfalls der Hardware benötigt wird, können mehrere LANTIME NTP-Server im gleichen Netzwerk installiert werden. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 14: Gps Antennenmontage

    - Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. - Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 15: Antennenkabel

    Sollte auf der Antennenleitung ein Kurzschluss auftreten, wird dieser durch eine Warnmeldung im Display angezeigt: In diesem Fall muss die Uhr ausgeschaltet, der Fehler behoben und danach die Uhr wieder eingeschaltet werden. Die Versorgungsspannung für die Antennen/Konvertereinheit beträgt im Leerlauf ca.18.5V und bei angeschlossener GPS Antenne ca.16V IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 16: Antennenmontage Mit Überspannungsschutz

    Sicht zum Himmel! GPS Antenne N-Norm Buchse N-Norm Stecker Kabeldurchführung N-Norm Stecker N-Norm Buchse so kurz wie möglich N-Norm Buchse Meinberg GPS N-Norm Stecker N-Norm Stecker Buchse Erdleitung zur PE-Schiene (Protective Earth) oder BNC Stecker Buchse Kabel ca. 1,5 mm Ø...

  • Seite 17: Verf¨ U Gbare Gnss L1 Antennen

    Antenne und Empfänger liegt bei ca. 50 Meter (H155 - Low-Loss). Ein Befestigungskit ist im Liefer- umfang enthalten. Siehe Datenblatt „40 dB Multi GNSS L1 Timing Antenna with Integrated Lightning Protection“ (pctel_gpsl1gl.pdf) oder als Download unter: Aktive Multi GNSS Antenne http://www.meinberg.de/download/docs/other/pctel_gpsl1gl.pdf IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 18: Rv-76G Antenne Für Mobile Anwendungen

    5.5 V DC Stromausgang angeschlossen, und liefert beste GNSS Signale durch ihren leistungsfähigen Ver- stärker und hohe Out-of-Band Rejection. Das flache Design und die Robustheit des Gehäuses machen die RV-76G zu einer der beliebtesten Antenne auf dem Fahrzeugnavigations- und Marinemarkt. Abbildung: RV-76G mit Montagesatz Technische Zeichnung Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 19 Hinweis: Auf der 70 mm x 70 mm Grundplatte montiert Rauschmaß 2.0 max. Bandbreite 2 MHz Axial-Verhältnis 3 dB max. VSWR 2.0 max. Impedanz 50 Ohm Umgebungsbedingungen Betriebstemperatur -40 C +85 C Lagertemperatur -40 C +90 C Relative Luftfeuchtigkeit 95% nicht kondensierend Wasserschutz 100% IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 20: Bootphase Des Linux Rechners

    Zeit, bis der Offset zur Funkuhr optimiert ist. Es wird von dem NTPD gewährleistet, dass der Offset zur Referenzuhr nicht größer als +-128 ms wird; ansonsten wird die Zeit gesetzt. Typisch sind Offsetwerte um +-5 ms, nachdem der NTPD eingeschwungen ist. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 21: Benutzerschnittstellen Zur Konfiguration

    // IP Adresse vom LANTIME password: timeserver Um eine Secure HTTP (HTTPS) Verbindung zu dem LANTIME aufzubauen, geben Sie die folgende Zeile in Ihrem WEB-Browser ein: https://198.168.10.10 // IP Adresse vom LANTIME password: timeserver IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 22: Die Men¨ U S Im Detail

    Parameter / Check Network Linkup“) ist nicht angeschlossen (kein Link) „Alarm“ aus: kein Fehler rot: allgemeiner Fehler – weitere Informationen auf dem Display. Mit „F1“ aus dem Hauptmenü wird eine kurze Beschreibung zur Navigation mit den Tasten durch die Menüs angezeigt. Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 23 Local Strat. Network Restart NTP System PTP IEEE1588 Ref. Time -> Interfaces <- Time Service Global Cfg. ->Network <- Services System Ref. Time > Time Zone < Time Service Restart Network Factory Reset ->System <- IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 24: Die Grafische Konfigurations-Schnittstelle

    Sessions gegenseitig beeinflussen. Um eine HTTP Verbindung zu dem LANTIME aufzubauen, geben Sie die folgende Zeile in Ihrem WEB-Browser ein: http://198.168.10.10 - wobei die IP Adresse des LANTIME eingegeben werden muss. Default Login Benutzer: root Passwort: timeserver Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 25: Das Http Interface

    Zeitstempel dargestellt. Die letzten Einträge sind dabei immer ganz oben. Diese Ausgabe entspricht der Datei „/var/log/lantime_messages“, die nach jedem Startvorgang neu erstellt wird. Mit der Navigation im oberen Teil der Web - Oberfläche werden die Untermenüs geöffnet. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 26: Anhang: Technische Daten

    Lüftereinbau vorbereitet (siehe dazu Kapitel Einbau ACM Modul). Schutzart: IP20 Abmessungen: 442 (484) mm x 132,25 mm x 270 (304) mm (B x H x T) Umgebungs- temperatur: 0 ... 50 Lagerungstemperatur -20 ... 70 Luftfeuchtigkeit: Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 27 Die Abbildung zeigt den zu erwartenden Luftstrom im operativen Betrieb ohne aktive Kühlung - mit Abstand nach oben und unten (linke Seite). Die Grafik auf der rechten Seite zeigt den Luftstrom beim Betrieb mit ACM Modul und ohne Abstand nach oben und unten zwischen den Systemen im Serverschrank. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 28: Acm - Active Cooling Module

    Schalter angebracht (Abb. 5), der die Kühleinheit beim Öffnen der Frontplatte vom Stromkreis trennt. Abb. 4: Verriegeln des Steckers im System Abb. 2: Kompaktes ACM Modul mit zwei Lüftern Abb. 5: Der Schalter unterbricht den Stromkreis nach dem Öffnen der Front Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 29: Verfügbare Module Und Anschlüsse

    E1/T1 unsymmetrisch 75 Ohm (Bits) Datenleitung geschirmt 10MHz Sinus Datenleitung geschirmt DFK-3 Error Relaisausgang Signaleingänge: BNC, RJ45 E1/T1, var. Freq. Datenleitung geschirmt BNC / FST 10MHz, PPS, IRIG, PP Datenleitung geschirmt Ein-/Ausgangsmodule: PPS, 10MHz Datenleitung geschirmt IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 30: Terminal (Konsole)

    Der USB Stick wird für die folgenden Aufgaben verwendet: • Sperren der Tasten am LCD vor unbefugten Zugriff • Sichern der LANTIME Konfiguration • Übertragen von Konfigrationen • zwischen mehreren Lantimes • Sichern von Logdateien Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 31: Ims Moduloptionen

    Durchmesser 5mm, signalisiert Ausgang OK Netzanschluss: 5pol. DFK Hotplug: Das Netzteil darf während des Betriebs aus dem Endgerät entnommen oder eingebaut werden. Pinbelegung: 1: N/- 2: nicht angeschlossen 3: PE (Potential Earth) 4: nicht angeschlossen 5: L/+ IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 32: Netzteileinschub 20-60 V Dc

    Klasse 1 - entsprechend EN 60950 Netzanschluss: 5pol. DFK Hotplug: Das Netzteil darf während des Betriebes aus dem Endgerät entnommen oder eingebaut werden. Pinbelegung: 1: nicht angeschlossen 2: N/- 3: PE (Potential Earth) 4: L/+ 5: nicht angeschlossen Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 33: Gps Clock

    Positionsbestimmung erfolgreich Ant: rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail: rot: die Zeit ist nicht synchron IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 34 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 35: Gnss Clock

    Nav. grün: Positionsbestimmung erfolgreich rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail rot: die Zeit ist nicht synchron IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 36 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 37: Gns-Uc Clock

    12 Anhang: Technische Daten 12.6.5 GNS-UC Clock GNSS Empfänger und UpConverter für den Betrieb an einer Standard Meinberg GPS Antennen/Konvertereinheit Empfänger: GPS / Galileo Empfänger Anzahl der Kanäle: 72 Frequenzbänder: GPS: L1C/A 181-UC 181-UC Galileo: E1B/C Impulsgenauigkeit: Abhängig von Oszillatoroption: <...
  • Seite 38 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 39: Pzf Clock

    Antenne ist defekt oder nicht korrekt angeschlossen Fail: rot: die Zeit ist nicht synchron Belegung des DSUB9 Steckers: Pin 2: RxD Pin 3: TxD Pin 5: GND Synchronisation mit PPS + String: Pin 1: PPS Pin 2: RxD IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 40: Tcr Clock - Time Code Empfänger Und Generator

    Holdover Modus (MRS), IRIG Code nicht verfügbar Tele grün: Telegram konsistent rot: Telegram nicht konsistent gelb (blinkend): Jitter zu groß Fail rot: Die Uhr läuft auf Quarzbasis (Holdover Modus) aus: Durch den empfangenen IRIG-Code synchronisiert Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 41 IRIG-B123 / B122 / / B126 / B127 / B002 / B003 / B006 / B007 IRIG-G142 / G146 / G002 / G006 AFNOR NFS 87-500 C37.118 IEEE1344 Genauigkeit Zeitbasis Erforderliche Genauigkeit der Timecode-Quelle: max. 100 sek. Jitter / Offset 1E-5 IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 42 Framing: 7E2, 8N1, 8N2, 8E1, 7N2, 7E1, 801 Betriebsmodus: string per second string per minute string on request Zeittelegramm: Meinberg Standard, Uni Erlangen, SAT, Meinberg Capture, ION, Computime, SPA, RACAL Captureeingänge Ausgelöst durch fallende TTL-Flanke Impulswiederholungsintervall: 1.5 msek. min. Auflösung: 800 nsek.
  • Seite 43 Europakarte, 100mm x 160mm, 1.5mm Epoxy Umgebungstemperatur: 0 ... 50 C Luftfeuchtigkeit: max. 85 % Belegung des DSUB9 Steckers: Pin 2: RxD Pin 3: TxD Pin 5: GND Synchronisation mit PPS + String: Pin 1: PPS Pin 2: RxD IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 44: Rsc Umschaltkarte

    12.6.8 RSC Umschaltkarte Allgemeines Das RSC Umschaltmenü steuert in redundanten Sys- temen mit zwei Meinberg Funkuhren das Umschalten der Referenzuhr. Die Karte dient der Umschaltung der Impuls- und Frequenzausgänge sowie der seriellen Schnittstellen der angeschlossenen Uhren. Die Bedi- enelemente des Moduls ermöglichen die Auswahl der unterschiedlichen Modis in der die RSC arbeiten kann.
  • Seite 45 Abschalten der Ausgänge im Freilauf 1/2: ausgewählte Referenzuhr Menü „Switch Unit -> RSC Cntl“ REMOTE: enable/disable Umschalten zwischen Automatic und Remote OUTPUTS: enabled/disabled Abschalten der Ausgänge im Freilauf Selected Clk: Auswahl der aktiven Referenzuhr IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 46 Die RSC Karte arbeitet in einem IMS System. Eine LAN Schnittstelle zum Konfigurieren und Überwachen ist aktiv. Schalterstellungen Nr. 5-7: Reserviert Schalterstellungen Nr. 8: OFF: Der „Priority Master Modus“ ist ausgeschaltet. Der „Priority Master Modus“ ist eingeschaltet. Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 47 Der priorisierte Master ist Clock 2. WENN Schalterposition Nr. 1 gleich ON: Schalterstellungen Nr. 10: OFF: Auch wenn asynchron ist immer eine Uhr eingeschaltet. Eine Uhr ist aktiv nach dem ersten Sync-Ereignis seit einem Reset. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 48: Spt - Single Path Through

    Das Signal wird vom Empfänger erzeugt und im System verteilt. Clock: Rot: Solange der Empfänger noch nicht synchronisiert ist. Grün: Wenn der Empfänger synchronisiert ist. Status: Blau: Während der Initialisierungsphase. Grün: Nach Initialisierung des Empfängers. Stromaufnahme: 40 mA Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 49: Technische Daten - Ims Cpu-C05F1

    Sperren / Entsperren von Funktionstastatur Betriebssystem: GNU/Linux 4.x Statusanzeige: LAN 0 Interface LED - Connect, Activity und Speed der Netzwerkverbindung LAN-CPU R - Reference Time T - Time Service N - Network A - Alarm IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 50 SSH (incl. SFTP, SCP) - SSH v1.3 / SSH v1.5 / SSH v2 (OpenSSH), SNMPv1 (RFC 1157) / SNMPv2c (RFC 1901-1908) / SNMP v3 (RFC 3411-3418), Telnet (RFC 854-RFC 861) Umgebung: Umgebungstemperatur: 0 ... 50 C Luftfeuchtigkeit: Max. 85% Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 51: Mri - Standard Referenzeingänge

    LED A: Grün, wenn Timecode-AM oder Timecode-DCLS oder beide Signale zugleich angelegt werden LED B: Grün, wenn 10 MHz oder PPS oder beide Signale zugleich angelegt werden. MRI - Standard Eingangssignale Abb. rechts: über BNC Buchsen Spannungsversorgung:5 V +-5%, 50 mA IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 52: Mri Konfiguration ¨ U Ber Das Web Interface

    Isolationsspannung: 3000 VDC Signalbereich: ca.600mV bis 8V (Mark, Spitze-Spitze) 1 x Time Code unmoduliert: BNC-Buchse, galvanisch getrennt durch Optokoppler Isolationsspannung: 3750 Vrms interner Serienwiderstand: 330 Ohm, maximaler Eingangsstrom: 25mA Diodenspannung: 1.0V...1.3V konfigurierbare Zeitcodes, moduliert/unmoduliert (DCLS) Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 53: Esi - Telekom Synchronisationsreferenzen

    Signal anliegt LED B leuchtet grün, wenn Clock und Framed anliegen blinkt grün, wenn nur Clock anliegt blinkt gelb, wenn nur Framed aus, wenn kein Signal anliegt. Pinbelegung der RJ-45 Buchsen (Eingang 3 + 4) IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 54: Esi-Konfiguration ¨ U Ber Das Webinterface

    Eine ESI-Karte ist, wie auch ein MRI-Modul, einer Empfängerkarte zugeordnet (abhängig vom Steckplatz auf dem die ESI installiert ist). Das ESI-Modul kann in einem ESI- oder einem MRI-Slot eingesetzt werden. Konfigurierbare Eingänge Eingang 1: 1PPS - Synchronisation. Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 55 Eine Diskontinuität von einer ganzzahligen Anzahl von Zyklen in der gemessenen Trägerphase resultierend aus einem vorübergehenden Verlust des Eingangssignals. Der Maximalwert kann in einem Bereich von 0.5 - 3.0 Schwingungen ausgewählt werden. Eingang 3: siehe Eingang 2. IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 56 G.811 - konformen Referenzquelle (PRC) oder einer TNC kommen, werden akzeptiert, während Signale, die zum Beispiel von einer SETS-Einheit kommen, nicht akzeptiert werden. Sa Bits Mit Sa Bits können Sie eine der Sa4 - Sa8 Bits auswählen, die den SSM Qualitätsnachrichten zugeordnet sind. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 57: Lne-Gbe: Netzwerkerweiterung Mit Gigabit Support Und Sfp Option

    Duplex Modi: Half/Full/Autonegotiaton LED Anzeige LED St: Init blau während der Initialisierung LED In - LED B: Zeigt den Status nach der Initialisierung grün Normalbetrieb LAN Port defekt Abbildung rechts: LNE-GbE und LNE-GbE mit SFP Option IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 58: Multi Mode

    E9/125 m Monomode fiber Verbindungs- geschwindigkeit: Elektrisch: 1000 Base-T Fiber-optisch: 1000-FX Empfohlene und getestete Transceiver von anderen Herstellern MULTI MODE: AVAGO AFBR-5710PZ FINISAR FTLF8524P3BNL SINGLE MODE: AVAGO AFCT-5710PZ FINISAR FTLF1318P3BTL RJ-45: AVAGO ABCU-5740RZ FINISAR FCLF8521P2BTL Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 59 I/O Slot sich die Karten befinden. Im Auslieferungszustand werden die Module in aufsteigender Reihenfolge von links nach rechts eingebaut (siehe Abbildung). LAN 0 ist immer die erste Schnittstelle auf der LAN-CPU. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 60: Lne-Gbe Konfiguration ¨ U Ber Das Web Interface

    Ausfallsicherheit als auch zur Nutzung einer größeren Bandbreite. IPv6 Modus: Dieser Modus muss hier freigeschaltet werden. MAC-Adresse: Zeigt die eindeutige MAC-Adresse der Schnittstelle an. Zugewiesene Schnittstelle: Im Menü Ethernet Schnittstellen (siehe unten) können für die zugewiesenen Schnittstellen virtuelle Netzwerk-Interfaces hinzugefügt werden. Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 61 Über den Reiter VLAN kann diese Funktion aktiviert und konfiguriert werden. Cluster: Über den Reiter Cluster kann die Clusterfunktion aktiviert werden und zusätzliche Parameter wie Multicast oder Unicast Modus, sowie TCP/IP Adresse und Netzmaske können hier gesetzt werden. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 62: Einbau / Ausbau Einer Lne In Ein Bestehendes System

    Schnittstellen in die LANTIME Systemkonfiguration mit ein. nicmgr autoassign ; saveconfig network Nach dem Ausführen von „nicmgr“ sehen wir uns erneut die Konfiguration der physikalischen Netzwerkschnittstellen im Webinterface an. Jetzt werden alle physikalischen Schnittstellen des LNE-Moduls korrekt angezeigt. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 63: Ausbau Der Lne-Netzwerkerweiterung

    Nach dem Einloggen geben Sie dann folgenden Befehl ein: nicmgr autoremove ; saveconfig network Dadurch werden die entfernten Netzwerkschnittstellen aus der LANTIME Netzwerkkonfiguration entfernt. Danach werden auch nur noch die tatsächlich vorhandenen Schnittstellen im Webinterface angezeigt. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 64: Hps-100: Ptp / Synce / Hardware Ntp Interface

    Combo Port: 1 x 100/1000BASE-T RJ45, 1 x GBIT SFP - Slot USB Schnittstelle: USB 1.1 / USB 2.0 full-speed, Micro USB Buchse Signalausgänge 2x SMA (50 Ohm) Anschlüsse Konfigurierbare Signale: 1PPS, 10MHz, 2048kHz CPU: 825 MHz Cortex A9 Dual Core on SOC Genauigkeit: 8 ns Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 65 - gelb nicht kalibriert rot - rot angehalten Verfügbare Client-Lizenzen: Lizenz Unicast Delay PTPv1 Clients Req./s Req./s Monitoring ————————————————————————————————————————————- PL-A 1024 1600 PL-B 32768 51200 PL-C 65536 102400 PL-D 1024 131072 204800 PL-E 2048 262144 409600 IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 66 Eine ausführliche Dokumentation und Beschreibung der Konfiguration finden Sie im Firmwaremanual Ihres Systems im Kapitel „Das Webinterface -> Konfiguration PTPv2“. Abbildung: Webinterface - PTP Menü Globale Konfiguration Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 67: Tsu V3: Ieee-1588 Time Stamp Unit

    IEEE 802.1q VLAN filtering/tagging Netzwerkschnittstelle: Combo Port: 1 x 100/1000BASE-T RJ45 1 x GBIT SFP - Slot Signalausgänge 2x BNC (50 Ohm) Anschlüsse Konfigurierbare Signale: 1PPS, 10MHz, 2048kHz CPU: 1 GHz Dual Core ARM Genauigkeit: 10 ns IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 68 LED A - LED B: Zeigen den Status der TSU gelb - gelb Listening grün - aus Master Mode aus - grün Slave Mode gelb - aus Passiv Mode aus - gelb nicht kalibriert rot - rot angehalten Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 69: Ims Pio: Pps Oder 10Mhz I/O Modul

    0,5 Sek. Rot -> 0,5 Sek. Gelb -> 0,5 Sek. Grün -> 0,5 Sek Aus Normalbetrieb: LED St + LED In: Grün LED P: Grün, wenn Karte auf PPS voreingestellt ist LED C: Grün, wenn Karte auf 10MHz voreingestellt ist IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 70: Pio - Konfiguration ¨ U Ber Das Webinterface

    „Output“ eingestellt, dann wird der System-PPS bzw. die 10MHz Referenzfrequenz an diesem Anschluss ausgegeben. Wird ein Port auf „Input“ gestellt, dann wird das eingehende Signal mit dem System-PPS bzw. mit der 10MHz Referenzfrequenz verglichen. Die Offsetwerte werden im Statusfenster angezeigt. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 71: Cpe Und Bpe Ausgangskarten (Frontend - Backend, Europakarte)

    Backend werden die Signale entweder direkt von der Backplane verwendet (BPE) oder mithilfe eines eigenen Mikroprozessors generiert (CPE). Das Front-End stellt die Signale über verschiedene Anschlusstypen zur Verfügung. Es werden BNC, SMA, 2-polige DFK Klemmen, DSUB9 und ST/SC optische Schnittstellen unterstützt. CPE - Backend BPE - Backend IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 72: Bpe - Backplane Port Erweiterung Mit W¨ A Hlbaren Ausgangsoptionen

    Ausgängen das gewünschte Signal anliegt Abb. rechts: BPE Ausgänge BPE-2000 Standard Ausgänge - BNC Buchsen: PPS, 10MHz, TC DCLS und TC AM BPE 5000 Fiber Optic ST-Anschlüssen PPS, 10MHz, TC DCLS und TC AM Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 73 (3) Die vier Ausgänge dieser BPE Karten werden alle über den vorgeschalteten Empfänger eingestellt. Im Web-Interface kann die Konfiguration der Ausgangssignale über das Menü „Uhr Programmierbare Pulse Prog. Out 1“ durchgeführt werden. Hier muss die Option „PTTI 1PPS“ ausgewählt werden, um eine Impulslänge von 20 s zu bekommen. IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 74 (4) Die programmierbaren Pulse, die an den Ausgängen COM A und COM B anliegen, werden über den vorgeschalteten Empfänger im Webinterface konfiguriert (Menü „Uhr Programmierbare Impulse Prog. Out 1“). Dabei werden die Progr. Pulse PP_0 der Uhr an beiden Ausgängen der BPE-3050 ausgegeben. Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 75 4 x FST TC DCLS / FO Singlemode BPE-5080 4 x FST 2048kHz / FO Multimode BPE-5082 4 x FST PPS, 10MHz, 2 x 2048kHz FO Multimode BPE-5090 4 x FST PPO / FO Multimode IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 76: Konfigurieren Einer Bpe Erweiterungskarte

    Signals bei Systemen mit nur einem Empfänger. Die BPE Module haben keine direkten Konfigurations- möglichkeiten. Im Webinterface-Menü „IO-Konfig“ ist auch ein entsprechender Hinweis vermerkt. Abbildung: Menü „Uhr Umschaltkarte IRIG Einstellungen“ Abbildung: Menü „Uhr Programmierbare Pulse Auswahl von Impuls pro Sekunde“ Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 77 LED St + LED In: Grün LED A: Grün, wenn am Ausgang 1 oder Ausgang 2 an beiden Ausgängen das gewünschte Signal anliegt LED B: Grün, wenn am Ausgang 3 oder Ausgang 4 an beiden Ausgängen das gewünschte Signal anliegt IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 78 Im Menü „Uhr Zeitzone Zeitzone für externe Ausgänge“ muss die lokale Zeitzone ausgewählt werden. Sollte die entsprechende Zeitzone in dieser Dropdown-Box nicht vorhanden sein, dann kann die Zeitzone manuell im Menü „System Display Zeitzonentabelle bearbeiten“ hinzugefügt werden. Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 79 Zeitzone IST (Indien/Sri Lanka) im Beispiel berücksichtigt keine Umschaltung von Sommer/Winterzeit. Bitte beachten Sie dabei, dass sich diese Einstellungen auch auf andere Ausgänge auswirken werden, die den programmierbaren Pulsausgang „Prog. Out 1“ zur Verfügung stellen (z.B.: BPE-2090 mit 4 x BNC PPO_1 - PPO_4). IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 80 CPE-1000: 4 konfigurierbare Ausgänge über BNC Buchse CPE-5000: 4 konfigurierbare Ausgänge über FO - ST Verbinder CPE-2500: 4 x prog. Pulse (DFK-2) / 1 x TC AM (BNC) 12.6.17.6 Verf¨ u gbare CPE Module Bezeichnung Anschlüsse Signale Größe Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 81 RS485 CPE-3040 2 x D-SUB9 Serieller Zeitstring RS485 + PPS CPE-3050 2 x D-SUB9 Serieller Zeitstring RS422 CPE-3060 2 x D-SUB9 Serieller Zeitstring RS422 + PPS CPE-5000 4 x FST Buchse progr. Pulse / LWL IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 82 TxD - TxD - / RxD - D-SUB 9 female TxD + PPO + TxD + / RxD+ PPO + PPO + TxD - PPO - TxD - / RxD - PPO - PPO - Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 83 Frequency Snthesizer von 1Hz - 10MHz IRIG Code Generierte Ausgangscodes (B002+B122 ...) Prog. Out Programmierbarer Ausgang POUT 1 - POUT 4 Abb.: Menü - Reiter „Synthesizer“ Frequenz für die Auswahl Frequency Synthesizer im Menü „Prog. Out“ IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 84 Pulse Per Hour Stündlicher Impuls (Impulslänge) DCF77 Marks DCF77 Zeitmarken (Timeout) Position OK (Positionsbestimmung abgeschlossen) Time Sync (Uhr ist synchron) All Sync (Positionsbestimmung abgeschlossen und Clock synchronisiert) DCLS Time Code DCLS Zeitcode Synthesizer Frequency Frequenz-Synthesizer Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 85: Liu - Line Interface Unit

    Power T1 E1 Power: Init blau während der Initialisierung, danach grün grün T1 Modus ist ausgewählt rot: Ausgang ist unterbrochen gelb: Signalqualität unbekannt grün E1 Modus ist ausgewählt rot: Ausgang ist unterbrochen gelb: Signalqualität unbekannt IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 86: Ims-Liu Telekom Ausgangssignale

    12.6.18.1 IMS-LIU Telekom Ausgangssignale Die Baugruppe LIU (Line Interface Unit) wurde entwickelt, um die satellitengeführte Referenzfrequenz einer vorzuschaltenden Meinberg GPS oder GPS/GLONASS Funkuhr in verschiedene Taktsignale zu konvertieren. Diese können für die verschiedensten Applikationen als Synchronisationsquelle genutzt werden. Typische An- wendungen sind: •...
  • Seite 87 G703-13, balanced isolation 1544 kHz or 2048 kHz isolation micro controller amplifier amplifier clock outputs G703-13, unbalanced amplifier 1544 kHz or 2048 kHz framer & low pass filter 4.096 MHz line interface amplifier IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 88: Telekom Ausgangssignale

    Synchronization Status Message Bits (SSM) der framed Ausgänge werden von „Traceable to PRS - 0x02“ auf „Quality unknown - 0x00“ geändert. Das gewünschte Verhalten bei Verlust der Synchronisation kann ebenfalls über das Webinterface eingestellt werden. Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 89 12 Anhang: Technische Daten 12.6.18.4 Impulsformen Die im folgenden dargestellten Impulsschemata sind durch die ANSI (T1-Modus) und CCITT (E1-Modus) für Signale in Telekommunikationsanwendungen vorgeschrieben. Die Baugruppe LIU erfüllt diese Forderungen. T1 (T.403): E1 (G.703): IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 90 4 x BNC Clock (0/4) 4 x BNC LIU-A0044 Clock (4/0) 4 x RJ45 Clock (0/4) 4 x BNC LIU-A2222 BITS (2/2) 2 x RJ45, 2 x BNC Clock (2/2) 2 x RJ45, 2 x BNC Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 91 Power T1 E1 LIU-A4000 LIU-A0040 LIU-A0004 LIU-A2020 LIU-A2002 LIU_A0202 LIU_A0400 LIU-A1111 BITS (4/0) Clock (4/0) Clock (0/4) BITS (2/0) BITS (2/0) BITS (0/2) BITS (0/4) BITS (1/1) Clock (2/0) Clock (0/2) Clock (0/2) Clock (1/1) IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 92: Liu - Konfiguration ¨ U Ber Das Web Interface

    Bit Sa4 kann als nachrichtenbasierte Datenverbindung für den Betrieb, die Wartung und für Performanceüberwachung verwendet werden. Im Webinterface kann das SSM Bit (Synchronisation Status Message) für die Übertragung der Qualität ausgewählt werden. Standardeinstellung ist hier Sa4. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 93: Lno - 10Mhz Sinus Ausgabemodul

    Ausgänge gesperrt PLL ist nicht gelockt, OCXO in Aufwärmphase 10MHz Referenz ist nicht vorhanden Die Qualität des Referenzeingangs ist unzureichend LEDs grün: Normalbetrieb, Ausgänge freigeschaltet LED rot: Signalisiert im Normalbetrieb einen fehlerhaften Ausgang oder Kurzschluss IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 94: Rel1000: Error Relais - Modul

    Im redundantem Betrieb sind die Jumper auf der REL1000 wie folgt gesteckt: Bitte beachten Sie : Für das IMS System M500 ist die REL1000 nur in folgender Jumperstellung einsetzbar: IMS-M500: Relais A: Clock 1 Relais B: Relais C: 10MHz Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 95 Fehlerfall rot (RSC Umschalteinheit) Technische Daten ERROR Relais: Schaltspannung: 220 V DC / 250 V AC Schaltlast: 60 W /62.5 VA UL/CSA: 0.3 A 125 V AC 0.3 A 110 V DC 30 V DC Ansprechzeit: ca.3 ms IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 96: Fdm - Frequenzüberwachung In Stromnetzen

    Verbindung / nicht synchron gelb Signal ist verfügbar grün blinkend Timesync grün leuchtend Accurate LED A: grün FD (Frequency Deviation) innerhalb der konfigurierten Grenzen FD Overflow LED B: grün TD (Time Deviation) innerhalb der konfigurierten Grenzen TD Overflow Datum: 22. Oktober 2018 IMS-M3000...
  • Seite 97 Stromaufnahme: 0,4 A - 1 A (Oszillatorabhängig) Temperaturbereich: 0 ... 50 C Luftfeuchtigkeit: max. 85% Detailliertere Informationen über FDM - Frequency Deviation Monitoring finden Sie im aktuellen LANTIME Firmwaremanual, Kapitel „LTOS6 Management and Monitoring FDM“. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 98: Scg-U: Studio Clock Generator

    4 x BNC (2.5V TTL an 75 Ohm) Ausgänge mit konfigurierbaren Frequenzen Eingangssignal: 10MHz, Sinuswelle oder Rechteckimpuls Stromaufnahme: 5 V +- 5%, @400 mA Umgebungstemperatur: 0 ... 50 C / 32 ... 122 F Luftfeuchtigkeit: Max. 85% Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 99: Scg-U: Konfiguration ¨ U Ber Das Web Interface

    Frequenz Ausgang 3 = 44,1 kHz * 1/4 ————————————————————————– Frequenz Ausgang 3 = 11,025 kHz Übersicht Konfiguration SCG-U Sound Clock Generator Ausgänge 1 - 4 Ausgang: Studio Clock Out Status: Gesperrt Freigegeben Basisfrequenz: 32kHz 44.1kHz 48kHz Multiplikator: von 1/8 - 256 IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 100: Scg-B: Studio Clock Generator Balanced

    Cold 2 Pin 17 GND 2 Pin 5 DARS 3 Hot 3 Pin 15 Cold 3 Pin 3 GND 3 Pin 16 DARS 4 Hot 4 Pin 1 Cold 4 Pin 14 GND 4 Pin 2 Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 101: Scg-B: Konfiguration ¨ U Ber Das Web Interface

    Beispielkonfiguration: Ausgang 1 Im Menü „IO Konfiguration“ kann für jeden Ausgang der M3000 der Ausgang auf DARS (Digital Audio Ref- erence Signal) eingestellt werden. Es gibt insgesamt vier Ausgänge, die wahlweise auch abgeschaltet werden können. IMS-M3000 Datum: 22. Oktober 2018...

  • Seite 102: Vsg - Video Sync Generator

    96-polige VG-Leiste DIN 41612 Stromaufnahme: 5 V +- 5%, 250 mA BNC Anschlüsse: 2x BNC Buchse, unsymmetrisch, 300 mV @ 75 2x BNC Buchse, unsymmetrisch, 2,5 V TTL @ 75 Temperaturbereich: 0 ... 55 C Luftfeuchtigkeit: Max. 85% Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 103: Vsg Konfiguration ¨ U Ber Das Web Interface

    Ausgang 1 —————————————————- Ausgang: Video Out Epoche: Format: 720p 50Hz 1080i 25Hz 720p 59.94Hz 1080i 59.94Hz Phase-Offset: [Offset Wert] —————————————————- Ausgang 2: —————————————————- Ausgang: Video Out Epoche: wie Ausgang 1 Format: NTSC Phase-Offset: [Offset Wert] —————————————————- IMS-M3000 Datum: 22. Oktober 2018...
  • Seite 104 Video Sync Out Signaltyp: SD H-Sync SD V-Sync SD Frame HD H-Sync HD V-Sync HD Frame HD Blank —————————————————- Mit dem Reiter „Misc“ kann die Konfiguration der VSG direkt auf der Karte im EEPROM gespeichert werden. Datum: 22. Oktober 2018 IMS-M3000...

  • Seite 105: Konformit¨ A Tserkl¨ A Rung

    13 Konformit ¨ a tserkl ¨ a rung Declaration of Conformity Doc ID: LANTIME M3000-05032015 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
