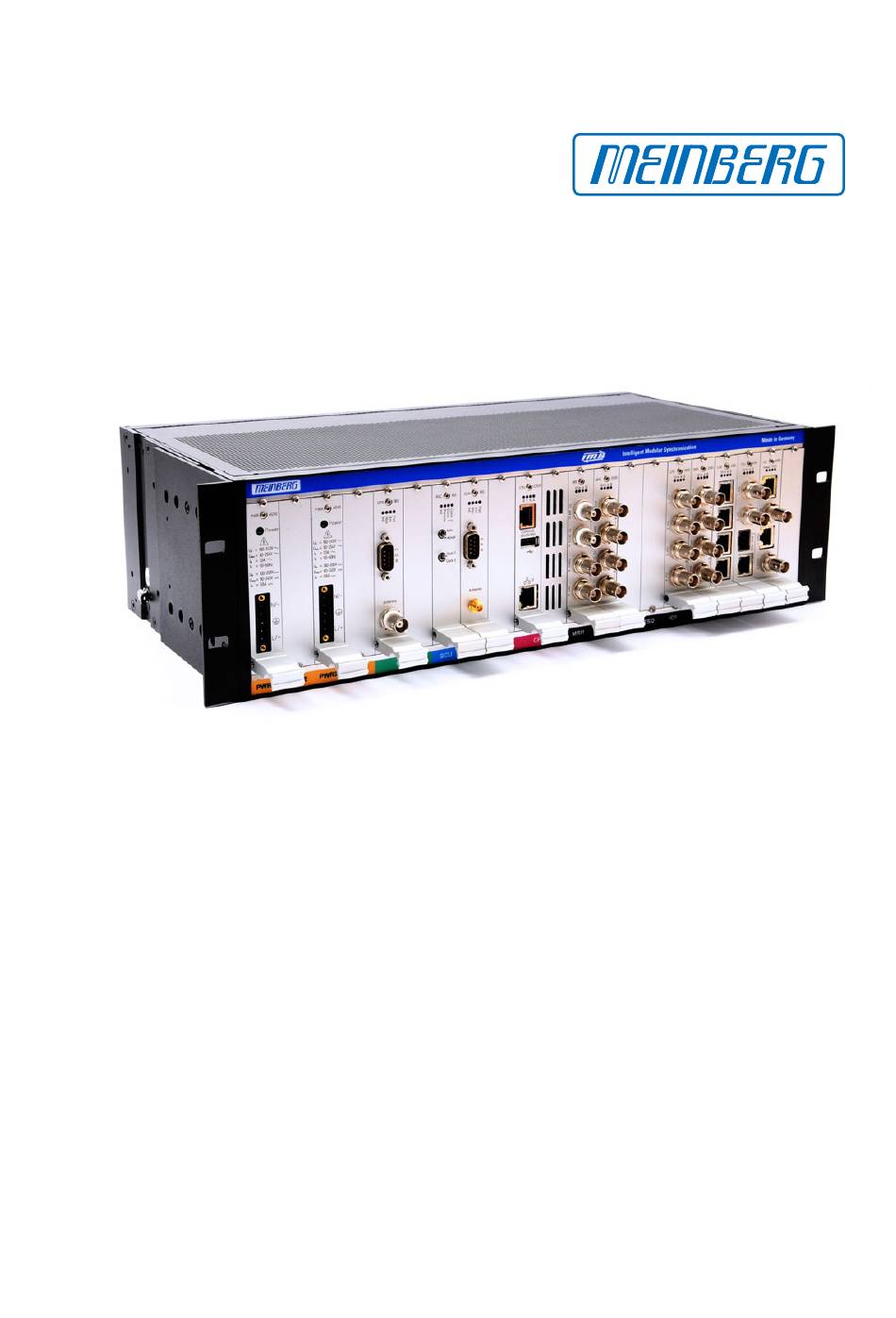

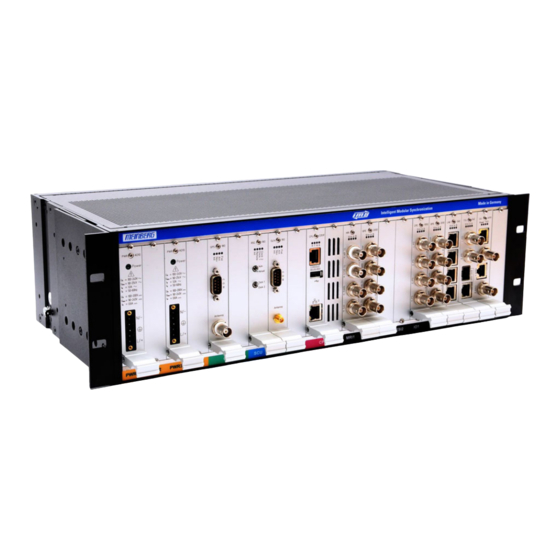

HANDBUCH
IMS-M3000S
Modulare Zeit- und Frequenzsynchroni-
sation und NTP Server
22. Oktober 2018
Meinberg Funkuhren GmbH & Co. KG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Meinberg IMS-M3000S

Inhaltszusammenfassung für Meinberg IMS-M3000S

  • Seite 1 HANDBUCH IMS-M3000S Modulare Zeit- und Frequenzsynchroni- sation und NTP Server 22. Oktober 2018 Meinberg Funkuhren GmbH & Co. KG...

  • Seite 3: Rear View (Rückansicht) Ims-M3000S

    Rear view (Rückansicht) IMS-M3000S...

  • Seite 4: Inhaltsverzeichnis

    GNSS Signalempfang ..........5.1.1 Meinberg GPS Antenne/Konverter ....... . 5.1.2 Allgemeines GNSS-Antennen .
  • Seite 5 8.5.24 VSG - Video Sync Generator ........9 Konformit¨ a tserkl¨ a rung Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 6: Impressum

    1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 22.10.2018 IMS-M3000S Datum: 22.

  • Seite 7: Sicherheitshinweise F¨ U R Ger¨ A Te

    • Montage und Demontage des Steckers zur Spannungsversorgung ist nur bei spannungslos geschalteter Baugruppe erlaubt (z.B. durch den primärseitigen Leitungsschutz). • Die Zuleitungen sind ausreichend abzusichern und zu dimensionieren. Sicherung: T2.5A Anschlussquerschnitt: - 2,5mm / 17AWG - 13AWG Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 8: Weitere Sicherheitshinweise

    Der Versorgungsstromkreis muss zum sicheren Betrieb des Gerätes, durch eine normgerechte Installation- ssicherung abgesichert und mit einem Fehlerstromschutzschalter, gemäß den jeweils gültigen nationalen Normen, ausgestattet sein. Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 9: Verkabelung

    Lebensgefahr durch elektrischen Schlag! Führen Sie keine Arbeiten an der Antennenanlage oder der Anten- nenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. Überspannungsschutz Kein Überspannungsschutzelement kann einen absolut sicheren Schutz gegen die Folgen eines Blitzeinschlages oder dessen Sekundärwirkung gewährleisten! Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 10: Austausch Der Lithium-Batterie

    Zahnscheibe Ring- oder Gabelkabelschuh Zahnscheibe Mutter M4 Nomelscheibe Nomelscheibe Flachstecker Zahnscheibe Hinweis: Bitte verwenden Sie ein Erdungskabel mit >= 1,5mm Achten Sie hier immer auf eine korrekte Crimpverbindung! Drehmoment bei der Montage des Erdungskabels beachten! IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 11: Lantime S-Chassis: Inbetriebnahme

    Parität und ein Stopbit (8N1) eingestellt werden. Die Terminal Emulation muss auf VT100 gesetzt wer- den. Computer ohne serielle Schnittstelle können mit einem „Serial-to USB“ Konverter angeschlossen werden. Nach dem Herstellen der Verbindung sollte die Eingabeaufforderung für die Benutzerkennung angezeigt wer- den: Welcome to Meinberg LANTIME login: _ Default Benutzer: root Default Passwort: timeserver (evtl.

  • Seite 12: Komplettsystem Lantime

    Außerdem besteht die Möglichkeit, alle Alarmnachrichten auf einem Großdisplay (z.B. VP100/NET) anzeigen zu lassen. Wenn eine Redundanz für den Fall eines Ausfalls der Hardware benötigt wird, können mehrere LANTIME NTP-Server im gleichen Netzwerk installiert werden. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 13: Antennenmontage

    55 Nord und 55 Süd liegen, ermöglicht diese Positionierung den bestmöglichen Empfang. Meinberg bietet eigene GPS-Empfänger an, die mit einer Antennen- / Konvertereinheit arbeiten und somit sehr lange Antennenkabel ermöglichen. Einige Geräte enthalten jedoch auch GNSS-Empfänger, die neben GPS auch andere Satellitensysteme wie GLONASS, Galileo und BeiDou unterstützen.

  • Seite 14: Meinberg Gps Antenne/Konverter

    Da die faseroptische Verbindung die Antenne nicht mit Gleichstrom versorgen kann, ist in diesem Fall eine zusätzliche Stromversorgung in Antennennähe erforderlich. Aufgrund der spezifischen Anforderungen an die Fernspeisung und Frequenzumwandlung ist das Meinberg GPS Equipment nicht unbedingt kompatibel mit GPS Geräten von Drittanbietern.

  • Seite 15: Montage Und Inbetriebnahme Der Gps-Antenne

    Sicht zum Himmel! GPS Antenne N-Norm Buchse N-Norm Stecker Kabeldurchführung N-Norm Stecker N-Norm Buchse so kurz wie möglich N-Norm Buchse Meinberg GPS N-Norm Stecker N-Norm Stecker Buchse Erdleitung zur PE-Schiene (Protective Earth) oder BNC Stecker Buchse Kabel ca. 1,5 mm Ø...
  • Seite 16 Kabels zu verwenden, muss sichergestellt werden, dass die Stecker ordnungsgemäß montiert werden und dass kein Kurzschluss im Kabel oder in einen der Anschlüsse entstehen kann. Anderennfalls wird der GPS-Empfang beeinträchtigt oder der GPS-Empfänger kann sogar beschädigt werden. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 17: Allgemeines Gnss-Antennen

    5.1.2 Allgemeines GNSS-Antennen Einige Meinberg Geräte verwenden alternative GNSS Empfänger, die andere Satellitensysteme wie GLONASS, Galileo oder BeiDou unterstützen, zusätzlich zu GPS. Diese Empfänger können nicht direkt mit der in Kapitel „Meinberg GPS Empfänger“ beschriebenen Standard-Meinberg-Antennen- / Konvertereinheit betrieben wer- den, so dass sie eine andere Antenne benötigen.
  • Seite 18 - Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. - Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 19 - Do not carry out any work on the antenna system or the antenna cable if there is a risk of a lightning strike. - Do not carry out any work on the antenna system if the safety distance to free lines and sequential circuits is exceeded. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 20: Einschalten Eines Gnss-Empfängers

    GPS Satellites“) sowie über die grafische Web-Oberfläche („Clock Receiver Information“) können Sie die Anzahl der Satelliten überprüfen - ob sie in Sicht sind (d.h. über dem Horizont) und ob sie als qualitativ gut eingestuft werden können. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 21: Langwellen-Signalempfang

    DCF77 entwickelt, es sind aber auch Varianten für MSF und WWVB verfügbar. Da die Glasfaserverbindung die Antenne nicht mit Gleichstrom versorgen kann, ist in diesem Fall eine zusätzliche externe Stromversorgung der Antenne erforderlich. Unsere Langwellen-Empfänger wurden speziell für Meinberg-Systeme entwickelt und sind nicht zwingend mit Empfängern von Drittherstellern kompatibel. Datum: 22. Oktober 2018...

  • Seite 22: Montage Und Inbetriebnahme Einer Langwellenantenne

    Antenne zum Sender ausgerichtet N-Norm Buchse N-Norm Stecker Kabeldurchführung N-Norm Stecker N-Norm Buchse so kurz wie möglich N-Norm Buchse Meinberg DCF N-Norm Stecker N-Norm Stecker Buchse Erdleitung zur PE-Schiene (Protective Earth) oder BNC Stecker Buchse Kabel ca. 1,5 mm Ø...
  • Seite 23 - Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. - Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 24: Dcf77 / Pzf Empfänger

    5 Antennenmontage 5.2.3 DCF77 / PZF Empf ¨ a nger 5.3 Kabeltypen Antennentyp Kabeltyp Maximale Kabellänge Meinberg GPS Antenne RG58 300 m Meinberg GPS Antenne RG213 700 m Multi GNSS Antenne Belden H155 70 m Langwellenantenne * RG58 300 m...

  • Seite 25: Benutzerschnittstellen Zur Konfiguration

    // IP Adresse vom LANTIME password: timeserver Um eine Secure HTTP (HTTPS) Verbindung zu dem LANTIME aufzubauen, geben Sie die folgende Zeile in Ihrem WEB-Browser ein: https://198.168.10.10 // IP Adresse vom LANTIME password: timeserver Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 26: Die Grafische Konfigurations-Schnittstelle

    Sessions gegenseitig beeinflussen. Um eine HTTP Verbindung zu dem LANTIME aufzubauen, geben Sie die folgende Zeile in Ihrem WEB-Browser ein: http://198.168.10.10 - wobei die IP Adresse des LANTIME eingegeben werden muss. Default Login Benutzer: root Passwort: timeserver IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 27 Zeitstempel dargestellt. Die letzten Einträge sind dabei immer ganz oben. Diese Ausgabe entspricht der Datei „/var/log/lantime_messages“, die nach jedem Startvorgang neu erstellt wird. Mit der Navigation im oberen Teil der Web - Oberfläche werden die Untermenüs geöffnet. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 28: Anhang: Technische Daten

    Baugruppenträger Schroff EUROPAC lab HF Schutzart: IP20 Abmessungen: 484 mm (442 mm ohne Befestigungswinkel) x 132 mm x 234 (268 mit Griff) mm (B x H x T) Umgebungs- temperatur: 0 ... 50 Luftfeuchtigkeit: 85% IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 29 ACHTUNG: Um Überhitzungsschäden während des Betriebes zu vermeiden, ist es notwendig über und unter dem IMS System einen Belüftungsschacht (Abstand) von 1HE zum nächsten Gerät) zu gewährleisten. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 30: Verfügbare Module Und Anschlüsse

    Datenleitung geschirmt E1/T1 unsymmetrisch 75 Ohm (Bits) Datenleitung geschirmt 10MHz Sinus Datenleitung geschirmt DFK-3 Error Relaisausgang Signaleingänge: BNC, RJ45 E1/T1, var. Freq. Datenleitung geschirmt 10MHz, PPS, IRIG, PP Datenleitung geschirmt Ein-/Ausgangsmodule: PPS, 10MHz Datenleitung geschirmt IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 31: Terminal (Konsole)

    Der USB Stick wird für die folgenden Aufgaben verwendet: • Sperren der Tasten am LCD vor unbefugten Zugriff • Sichern der LANTIME Konfiguration • Übertragen von Konfigrationen • zwischen mehreren Lantimes • Sichern von Logdateien Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 32: Ims Moduloptionen

    Durchmesser 5mm, signalisiert Ausgang OK Netzanschluss: 5pol. DFK Hotplug: Das Netzteil darf während des Betriebs aus dem Endgerät entnommen oder eingebaut werden. Pinbelegung: 1: N/- 2: nicht angeschlossen 3: PE (Potential Earth) 4: nicht angeschlossen 5: L/+ IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 33: Netzteileinschub 20-60 V Dc

    Klasse 1 - entsprechend EN 60950 Netzanschluss: 5pol. DFK Hotplug: Das Netzteil darf während des Betriebes aus dem Endgerät entnommen oder eingebaut werden. Pinbelegung: 1: nicht angeschlossen 2: N/- 3: PE (Potential Earth) 4: L/+ 5: nicht angeschlossen Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 34: Gps Clock

    Positionsbestimmung erfolgreich Ant: rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail: rot: die Zeit ist nicht synchron IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 35 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 36: Gnss Clock

    Nav. grün: Positionsbestimmung erfolgreich rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail rot: die Zeit ist nicht synchron IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 37 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 38: Gns-Uc Clock

    8 Anhang: Technische Daten 8.5.5 GNS-UC Clock GNSS Empfänger und UpConverter für den Betrieb an einer Standard Meinberg GPS Antennen/Konvertereinheit Empfänger: GPS / Galileo Empfänger Anzahl der Kanäle: 72 Frequenzbänder: GPS: L1C/A 181-UC 181-UC Galileo: E1B/C Impulsgenauigkeit: Abhängig von Oszillatoroption: <...
  • Seite 39 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 40: Pzf Clock

    Antenne ist defekt oder nicht korrekt angeschlossen Fail: rot: die Zeit ist nicht synchron Belegung des DSUB9 Steckers: Pin 2: RxD Pin 3: TxD Pin 5: GND Synchronisation mit PPS + String: Pin 1: PPS Pin 2: RxD IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 41: Tcr Clock - Time Code Empfänger Und Generator

    Holdover Modus (MRS), IRIG Code nicht verfügbar Tele grün: Telegram konsistent rot: Telegram nicht konsistent gelb (blinkend): Jitter zu groß Fail rot: Die Uhr läuft auf Quarzbasis (Holdover Modus) aus: Durch den empfangenen IRIG-Code synchronisiert Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 42 IRIG-B123 / B122 / / B126 / B127 / B002 / B003 / B006 / B007 IRIG-G142 / G146 / G002 / G006 AFNOR NFS 87-500 C37.118 IEEE1344 Genauigkeit Zeitbasis Erforderliche Genauigkeit der Timecode-Quelle: max. 100 sek. Jitter / Offset 1E-5 IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 43 Framing: 7E2, 8N1, 8N2, 8E1, 7N2, 7E1, 801 Betriebsmodus: string per second string per minute string on request Zeittelegramm: Meinberg Standard, Uni Erlangen, SAT, Meinberg Capture, ION, Computime, SPA, RACAL Captureeingänge Ausgelöst durch fallende TTL-Flanke Impulswiederholungsintervall: 1.5 msek. min. Auflösung: 800 nsek.
  • Seite 44 Europakarte, 100mm x 160mm, 1.5mm Epoxy Umgebungstemperatur: 0 ... 50 C Luftfeuchtigkeit: max. 85 % Belegung des DSUB9 Steckers: Pin 2: RxD Pin 3: TxD Pin 5: GND Synchronisation mit PPS + String: Pin 1: PPS Pin 2: RxD IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 45: Rsc Umschaltkarte

    8.5.8 RSC Umschaltkarte Allgemeines Das RSC Umschaltmenü steuert in redundanten Sys- temen mit zwei Meinberg Funkuhren das Umschalten der Referenzuhr. Die Karte dient der Umschaltung der Impuls- und Frequenzausgänge sowie der seriellen Schnittstellen der angeschlossenen Uhren. Die Bedi- enelemente des Moduls ermöglichen die Auswahl der unterschiedlichen Modis in der die RSC arbeiten kann.
  • Seite 46 Abschalten der Ausgänge im Freilauf 1/2: ausgewählte Referenzuhr Menü „Switch Unit -> RSC Cntl“ REMOTE: enable/disable Umschalten zwischen Automatic und Remote OUTPUTS: enabled/disabled Abschalten der Ausgänge im Freilauf Selected Clk: Auswahl der aktiven Referenzuhr IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 47 Die RSC Karte arbeitet in einem IMS System. Eine LAN Schnittstelle zum Konfigurieren und Überwachen ist aktiv. Schalterstellungen Nr. 5-7: Reserviert Schalterstellungen Nr. 8: OFF: Der „Priority Master Modus“ ist ausgeschaltet. Der „Priority Master Modus“ ist eingeschaltet. Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 48 Der priorisierte Master ist Clock 2. WENN Schalterposition Nr. 1 gleich ON: Schalterstellungen Nr. 10: OFF: Auch wenn asynchron ist immer eine Uhr eingeschaltet. Eine Uhr ist aktiv nach dem ersten Sync-Ereignis seit einem Reset. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 49: Spt - Single Path Through

    Das Signal wird vom Empfänger erzeugt und im System verteilt. Clock: Rot: Solange der Empfänger noch nicht synchronisiert ist. Grün: Wenn der Empfänger synchronisiert ist. Status: Blau: Während der Initialisierungsphase. Grün: Nach Initialisierung des Empfängers. Stromaufnahme: 40 mA Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 50: Technische Daten - Ims Cpu-C05F1

    Sperren / Entsperren von Funktionstastatur Betriebssystem: GNU/Linux 4.x Statusanzeige: LAN 0 Interface LED - Connect, Activity und Speed der Netzwerkverbindung LAN-CPU R - Reference Time T - Time Service N - Network A - Alarm IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 51 SSH (incl. SFTP, SCP) - SSH v1.3 / SSH v1.5 / SSH v2 (OpenSSH), SNMPv1 (RFC 1157) / SNMPv2c (RFC 1901-1908) / SNMP v3 (RFC 3411-3418), Telnet (RFC 854-RFC 861) Umgebung: Umgebungstemperatur: 0 ... 50 C Luftfeuchtigkeit: Max. 85% Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 52: Mri - Standard Referenzeingänge

    LED A: Grün, wenn Timecode-AM oder Timecode-DCLS oder beide Signale zugleich angelegt werden LED B: Grün, wenn 10 MHz oder PPS oder beide Signale zugleich angelegt werden. MRI - Standard Eingangssignale Abb. rechts: über BNC Buchsen Spannungsversorgung:5 V +-5%, 50 mA IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 53: Mri Konfiguration ¨ U Ber Das Web Interface

    Isolationsspannung: 3000 VDC Signalbereich: ca.600mV bis 8V (Mark, Spitze-Spitze) 1 x Time Code unmoduliert: BNC-Buchse, galvanisch getrennt durch Optokoppler Isolationsspannung: 3750 Vrms interner Serienwiderstand: 330 Ohm, maximaler Eingangsstrom: 25mA Diodenspannung: 1.0V...1.3V konfigurierbare Zeitcodes, moduliert/unmoduliert (DCLS) Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 54: Esi - Telekom Synchronisationsreferenzen

    Signal anliegt LED B leuchtet grün, wenn Clock und Framed anliegen blinkt grün, wenn nur Clock anliegt blinkt gelb, wenn nur Framed aus, wenn kein Signal anliegt. Pinbelegung der RJ-45 Buchsen (Eingang 3 + 4) IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 55: Esi-Konfiguration ¨ U Ber Das Webinterface

    Eine ESI-Karte ist, wie auch ein MRI-Modul, einer Empfängerkarte zugeordnet (abhängig vom Steckplatz auf dem die ESI installiert ist). Das ESI-Modul kann in einem ESI- oder einem MRI-Slot eingesetzt werden. Konfigurierbare Eingänge Eingang 1: 1PPS - Synchronisation. Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 56 Eine Diskontinuität von einer ganzzahligen Anzahl von Zyklen in der gemessenen Trägerphase resultierend aus einem vorübergehenden Verlust des Eingangssignals. Der Maximalwert kann in einem Bereich von 0.5 - 3.0 Schwingungen ausgewählt werden. Eingang 3: siehe Eingang 2. IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 57 G.811 - konformen Referenzquelle (PRC) oder einer TNC kommen, werden akzeptiert, während Signale, die zum Beispiel von einer SETS-Einheit kommen, nicht akzeptiert werden. Sa Bits Mit Sa Bits können Sie eine der Sa4 - Sa8 Bits auswählen, die den SSM Qualitätsnachrichten zugeordnet sind. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 58: Lne-Gbe: Netzwerkerweiterung Mit Gigabit Support Und Sfp Option

    Duplex Modi: Half/Full/Autonegotiaton LED Anzeige LED St: Init blau während der Initialisierung LED In - LED B: Zeigt den Status nach der Initialisierung grün Normalbetrieb LAN Port defekt Abbildung rechts: LNE-GbE und LNE-GbE mit SFP Option IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 59: Multi Mode

    E9/125 m Monomode fiber Verbindungs- geschwindigkeit: Elektrisch: 1000 Base-T Fiber-optisch: 1000-FX Empfohlene und getestete Transceiver von anderen Herstellern MULTI MODE: AVAGO AFBR-5710PZ FINISAR FTLF8524P3BNL SINGLE MODE: AVAGO AFCT-5710PZ FINISAR FTLF1318P3BTL RJ-45: AVAGO ABCU-5740RZ FINISAR FCLF8521P2BTL Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 60 I/O Slot sich die Karten befinden. Im Auslieferungszustand werden die Module in aufsteigender Reihenfolge von links nach rechts eingebaut (siehe Abbildung). LAN 0 ist immer die erste Schnittstelle auf der LAN-CPU. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 61: Lne-Gbe Konfiguration ¨ U Ber Das Web Interface

    Ausfallsicherheit als auch zur Nutzung einer größeren Bandbreite. IPv6 Modus: Dieser Modus muss hier freigeschaltet werden. MAC-Adresse: Zeigt die eindeutige MAC-Adresse der Schnittstelle an. Zugewiesene Schnittstelle: Im Menü Ethernet Schnittstellen (siehe unten) können für die zugewiesenen Schnittstellen virtuelle Netzwerk-Interfaces hinzugefügt werden. Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 62 Über den Reiter VLAN kann diese Funktion aktiviert und konfiguriert werden. Cluster: Über den Reiter Cluster kann die Clusterfunktion aktiviert werden und zusätzliche Parameter wie Multicast oder Unicast Modus, sowie TCP/IP Adresse und Netzmaske können hier gesetzt werden. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 63: Einbau / Ausbau Einer Lne In Ein Bestehendes System

    Schnittstellen in die LANTIME Systemkonfiguration mit ein. nicmgr autoassign ; saveconfig network Nach dem Ausführen von „nicmgr“ sehen wir uns erneut die Konfiguration der physikalischen Netzwerkschnittstellen im Webinterface an. Jetzt werden alle physikalischen Schnittstellen des LNE-Moduls korrekt angezeigt. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 64: Ausbau Der Lne-Netzwerkerweiterung

    Nach dem Einloggen geben Sie dann folgenden Befehl ein: nicmgr autoremove ; saveconfig network Dadurch werden die entfernten Netzwerkschnittstellen aus der LANTIME Netzwerkkonfiguration entfernt. Danach werden auch nur noch die tatsächlich vorhandenen Schnittstellen im Webinterface angezeigt. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 65: Hps-100: Ptp / Synce / Hardware Ntp Interface

    Combo Port: 1 x 100/1000BASE-T RJ45, 1 x GBIT SFP - Slot USB Schnittstelle: USB 1.1 / USB 2.0 full-speed, Micro USB Buchse Signalausgänge 2x SMA (50 Ohm) Anschlüsse Konfigurierbare Signale: 1PPS, 10MHz, 2048kHz CPU: 825 MHz Cortex A9 Dual Core on SOC Genauigkeit: 8 ns Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 66 - gelb nicht kalibriert rot - rot angehalten Verfügbare Client-Lizenzen: Lizenz Unicast Delay PTPv1 Clients Req./s Req./s Monitoring ————————————————————————————————————————————- PL-A 1024 1600 PL-B 32768 51200 PL-C 65536 102400 PL-D 1024 131072 204800 PL-E 2048 262144 409600 IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 67 Eine ausführliche Dokumentation und Beschreibung der Konfiguration finden Sie im Firmwaremanual Ihres Systems im Kapitel „Das Webinterface -> Konfiguration PTPv2“. Abbildung: Webinterface - PTP Menü Globale Konfiguration Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 68: Tsu V3: Ieee-1588 Time Stamp Unit

    IEEE 802.1q VLAN filtering/tagging Netzwerkschnittstelle: Combo Port: 1 x 100/1000BASE-T RJ45 1 x GBIT SFP - Slot Signalausgänge 2x BNC (50 Ohm) Anschlüsse Konfigurierbare Signale: 1PPS, 10MHz, 2048kHz CPU: 1 GHz Dual Core ARM Genauigkeit: 10 ns IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 69 LED A - LED B: Zeigen den Status der TSU gelb - gelb Listening grün - aus Master Mode aus - grün Slave Mode gelb - aus Passiv Mode aus - gelb nicht kalibriert rot - rot angehalten Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 70: Cpe Und Bpe Ausgangskarten (Frontend - Backend, Europakarte)

    Backend werden die Signale entweder direkt von der Backplane verwendet (BPE) oder mithilfe eines eigenen Mikroprozessors generiert (CPE). Das Front-End stellt die Signale über verschiedene Anschlusstypen zur Verfügung. Es werden BNC, SMA, 2-polige DFK Klemmen, DSUB9 und ST/SC optische Schnittstellen unterstützt. CPE - Backend BPE - Backend IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 71: Bpe - Backplane Port Erweiterung Mit W¨ A Hlbaren Ausgangsoptionen

    Ausgängen das gewünschte Signal anliegt Abb. rechts: BPE Ausgänge BPE-2000 Standard Ausgänge - BNC Buchsen: PPS, 10MHz, TC DCLS und TC AM BPE 5000 Fiber Optic ST-Anschlüssen PPS, 10MHz, TC DCLS und TC AM Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 72 (3) Die vier Ausgänge dieser BPE Karten werden alle über den vorgeschalteten Empfänger eingestellt. Im Web-Interface kann die Konfiguration der Ausgangssignale über das Menü „Uhr Programmierbare Pulse Prog. Out 1“ durchgeführt werden. Hier muss die Option „PTTI 1PPS“ ausgewählt werden, um eine Impulslänge von 20 s zu bekommen. IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 73 (4) Die programmierbaren Pulse, die an den Ausgängen COM A und COM B anliegen, werden über den vorgeschalteten Empfänger im Webinterface konfiguriert (Menü „Uhr Programmierbare Impulse Prog. Out 1“). Dabei werden die Progr. Pulse PP_0 der Uhr an beiden Ausgängen der BPE-3050 ausgegeben. Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 74 4 x FST TC DCLS / FO Singlemode BPE-5080 4 x FST 2048kHz / FO Multimode BPE-5082 4 x FST PPS, 10MHz, 2 x 2048kHz FO Multimode BPE-5090 4 x FST PPO / FO Multimode IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 75: Konfigurieren Einer Bpe Erweiterungskarte

    Signals bei Systemen mit nur einem Empfänger. Die BPE Module haben keine direkten Konfigurations- möglichkeiten. Im Webinterface-Menü „IO-Konfig“ ist auch ein entsprechender Hinweis vermerkt. Abbildung: Menü „Uhr Umschaltkarte IRIG Einstellungen“ Abbildung: Menü „Uhr Programmierbare Pulse Auswahl von Impuls pro Sekunde“ Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 76 LED St + LED In: Grün LED A: Grün, wenn am Ausgang 1 oder Ausgang 2 an beiden Ausgängen das gewünschte Signal anliegt LED B: Grün, wenn am Ausgang 3 oder Ausgang 4 an beiden Ausgängen das gewünschte Signal anliegt IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 77 Im Menü „Uhr Zeitzone Zeitzone für externe Ausgänge“ muss die lokale Zeitzone ausgewählt werden. Sollte die entsprechende Zeitzone in dieser Dropdown-Box nicht vorhanden sein, dann kann die Zeitzone manuell im Menü „System Display Zeitzonentabelle bearbeiten“ hinzugefügt werden. Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 78 Zeitzone IST (Indien/Sri Lanka) im Beispiel berücksichtigt keine Umschaltung von Sommer/Winterzeit. Bitte beachten Sie dabei, dass sich diese Einstellungen auch auf andere Ausgänge auswirken werden, die den programmierbaren Pulsausgang „Prog. Out 1“ zur Verfügung stellen (z.B.: BPE-2090 mit 4 x BNC PPO_1 - PPO_4). IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 79 CPE-1000: 4 konfigurierbare Ausgänge über BNC Buchse CPE-5000: 4 konfigurierbare Ausgänge über FO - ST Verbinder CPE-2500: 4 x prog. Pulse (DFK-2) / 1 x TC AM (BNC) 8.5.16.6 Verf¨ u gbare CPE Module Bezeichnung Anschlüsse Signale Größe Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 80 RS485 CPE-3040 2 x D-SUB9 Serieller Zeitstring RS485 + PPS CPE-3050 2 x D-SUB9 Serieller Zeitstring RS422 CPE-3060 2 x D-SUB9 Serieller Zeitstring RS422 + PPS CPE-5000 4 x FST Buchse progr. Pulse / LWL IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 81 TxD - TxD - / RxD - D-SUB 9 female TxD + PPO + TxD + / RxD+ PPO + PPO + TxD - PPO - TxD - / RxD - PPO - PPO - Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 82 Frequency Snthesizer von 1Hz - 10MHz IRIG Code Generierte Ausgangscodes (B002+B122 ...) Prog. Out Programmierbarer Ausgang POUT 1 - POUT 4 Abb.: Menü - Reiter „Synthesizer“ Frequenz für die Auswahl Frequency Synthesizer im Menü „Prog. Out“ IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 83 Pulse Per Hour Stündlicher Impuls (Impulslänge) DCF77 Marks DCF77 Zeitmarken (Timeout) Position OK (Positionsbestimmung abgeschlossen) Time Sync (Uhr ist synchron) All Sync (Positionsbestimmung abgeschlossen und Clock synchronisiert) DCLS Time Code DCLS Zeitcode Synthesizer Frequency Frequenz-Synthesizer Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 84: Ims Pio: Pps Oder 10Mhz I/O Modul

    0,5 Sek. Rot -> 0,5 Sek. Gelb -> 0,5 Sek. Grün -> 0,5 Sek Aus Normalbetrieb: LED St + LED In: Grün LED P: Grün, wenn Karte auf PPS voreingestellt ist LED C: Grün, wenn Karte auf 10MHz voreingestellt ist IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 85: Pio - Konfiguration ¨ U Ber Das Webinterface

    „Output“ eingestellt, dann wird der System-PPS bzw. die 10MHz Referenzfrequenz an diesem Anschluss ausgegeben. Wird ein Port auf „Input“ gestellt, dann wird das eingehende Signal mit dem System-PPS bzw. mit der 10MHz Referenzfrequenz verglichen. Die Offsetwerte werden im Statusfenster angezeigt. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 86: Liu - Line Interface Unit

    Power T1 E1 Power: Init blau während der Initialisierung, danach grün grün T1 Modus ist ausgewählt rot: Ausgang ist unterbrochen gelb: Signalqualität unbekannt grün E1 Modus ist ausgewählt rot: Ausgang ist unterbrochen gelb: Signalqualität unbekannt IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 87: Ims-Liu Telekom Ausgangssignale

    8.5.18.1 IMS-LIU Telekom Ausgangssignale Die Baugruppe LIU (Line Interface Unit) wurde entwickelt, um die satellitengeführte Referenzfrequenz einer vorzuschaltenden Meinberg GPS oder GPS/GLONASS Funkuhr in verschiedene Taktsignale zu konvertieren. Diese können für die verschiedensten Applikationen als Synchronisationsquelle genutzt werden. Typische An- wendungen sind: •...
  • Seite 88 G703-13, balanced isolation 1544 kHz or 2048 kHz isolation micro controller amplifier amplifier clock outputs G703-13, unbalanced amplifier 1544 kHz or 2048 kHz framer & low pass filter 4.096 MHz line interface amplifier IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 89: Telekom Ausgangssignale

    Synchronization Status Message Bits (SSM) der framed Ausgänge werden von „Traceable to PRS - 0x02“ auf „Quality unknown - 0x00“ geändert. Das gewünschte Verhalten bei Verlust der Synchronisation kann ebenfalls über das Webinterface eingestellt werden. Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 90 8 Anhang: Technische Daten 8.5.18.4 Impulsformen Die im folgenden dargestellten Impulsschemata sind durch die ANSI (T1-Modus) und CCITT (E1-Modus) für Signale in Telekommunikationsanwendungen vorgeschrieben. Die Baugruppe LIU erfüllt diese Forderungen. T1 (T.403): E1 (G.703): IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 91 4 x BNC Clock (0/4) 4 x BNC LIU-A0044 Clock (4/0) 4 x RJ45 Clock (0/4) 4 x BNC LIU-A2222 BITS (2/2) 2 x RJ45, 2 x BNC Clock (2/2) 2 x RJ45, 2 x BNC Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 92 Power T1 E1 LIU-A4000 LIU-A0040 LIU-A0004 LIU-A2020 LIU-A2002 LIU_A0202 LIU_A0400 LIU-A1111 BITS (4/0) Clock (4/0) Clock (0/4) BITS (2/0) BITS (2/0) BITS (0/2) BITS (0/4) BITS (1/1) Clock (2/0) Clock (0/2) Clock (0/2) Clock (1/1) IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 93: Liu - Konfiguration ¨ U Ber Das Web Interface

    Bit Sa4 kann als nachrichtenbasierte Datenverbindung für den Betrieb, die Wartung und für Performanceüberwachung verwendet werden. Im Webinterface kann das SSM Bit (Synchronisation Status Message) für die Übertragung der Qualität ausgewählt werden. Standardeinstellung ist hier Sa4. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 94: Lno - 10Mhz Sinus Ausgabemodul

    Ausgänge gesperrt PLL ist nicht gelockt, OCXO in Aufwärmphase 10MHz Referenz ist nicht vorhanden Die Qualität des Referenzeingangs ist unzureichend LEDs grün: Normalbetrieb, Ausgänge freigeschaltet LED rot: Signalisiert im Normalbetrieb einen fehlerhaften Ausgang oder Kurzschluss IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 95: Rel1000: Error Relais - Modul

    Im redundantem Betrieb sind die Jumper auf der REL1000 wie folgt gesteckt: Bitte beachten Sie : Für das IMS System M500 ist die REL1000 nur in folgender Jumperstellung einsetzbar: IMS-M500: Relais A: Clock 1 Relais B: Relais C: 10MHz Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 96 Fehlerfall rot (RSC Umschalteinheit) Technische Daten ERROR Relais: Schaltspannung: 220 V DC / 250 V AC Schaltlast: 60 W /62.5 VA UL/CSA: 0.3 A 125 V AC 0.3 A 110 V DC 30 V DC Ansprechzeit: ca.3 ms IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 97: Fdm - Frequenzüberwachung In Stromnetzen

    Verbindung / nicht synchron gelb Signal ist verfügbar grün blinkend Timesync grün leuchtend Accurate LED A: grün FD (Frequency Deviation) innerhalb der konfigurierten Grenzen FD Overflow LED B: grün TD (Time Deviation) innerhalb der konfigurierten Grenzen TD Overflow Datum: 22. Oktober 2018 IMS-M3000S...
  • Seite 98 Stromaufnahme: 0,4 A - 1 A (Oszillatorabhängig) Temperaturbereich: 0 ... 50 C Luftfeuchtigkeit: max. 85% Detailliertere Informationen über FDM - Frequency Deviation Monitoring finden Sie im aktuellen LANTIME Firmwaremanual, Kapitel „LTOS6 Management and Monitoring FDM“. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 99: Scg-U: Studio Clock Generator

    4 x BNC (2.5V TTL an 75 Ohm) Ausgänge mit konfigurierbaren Frequenzen Eingangssignal: 10MHz, Sinuswelle oder Rechteckimpuls Stromaufnahme: 5 V +- 5%, @400 mA Umgebungstemperatur: 0 ... 50 C / 32 ... 122 F Luftfeuchtigkeit: Max. 85% Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 100: Scg-U: Konfiguration ¨ U Ber Das Web Interface

    Frequenz Ausgang 3 = 44,1 kHz * 1/4 ————————————————————————– Frequenz Ausgang 3 = 11,025 kHz Übersicht Konfiguration SCG-U Sound Clock Generator Ausgänge 1 - 4 Ausgang: Studio Clock Out Status: Gesperrt Freigegeben Basisfrequenz: 32kHz 44.1kHz 48kHz Multiplikator: von 1/8 - 256 IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 101: Scg-B: Studio Clock Generator Balanced

    Cold 2 Pin 17 GND 2 Pin 5 DARS 3 Hot 3 Pin 15 Cold 3 Pin 3 GND 3 Pin 16 DARS 4 Hot 4 Pin 1 Cold 4 Pin 14 GND 4 Pin 2 Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 102: Scg-B: Konfiguration ¨ U Ber Das Web Interface

    Beispielkonfiguration: Ausgang 1 Im Menü „IO Konfiguration“ kann für jeden Ausgang der M3000S der Ausgang auf DARS (Digital Audio Ref- erence Signal) eingestellt werden. Es gibt insgesamt vier Ausgänge, die wahlweise auch abgeschaltet werden können. IMS-M3000S Datum: 22. Oktober 2018...

  • Seite 103: Vsg - Video Sync Generator

    96-polige VG-Leiste DIN 41612 Stromaufnahme: 5 V +- 5%, 250 mA BNC Anschlüsse: 2x BNC Buchse, unsymmetrisch, 300 mV @ 75 2x BNC Buchse, unsymmetrisch, 2,5 V TTL @ 75 Temperaturbereich: 0 ... 55 C Luftfeuchtigkeit: Max. 85% Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 104: Vsg Konfiguration ¨ U Ber Das Web Interface

    Ausgang 1 —————————————————- Ausgang: Video Out Epoche: Format: 720p 50Hz 1080i 25Hz 720p 59.94Hz 1080i 59.94Hz Phase-Offset: [Offset Wert] —————————————————- Ausgang 2: —————————————————- Ausgang: Video Out Epoche: wie Ausgang 1 Format: NTSC Phase-Offset: [Offset Wert] —————————————————- IMS-M3000S Datum: 22. Oktober 2018...
  • Seite 105 Video Sync Out Signaltyp: SD H-Sync SD V-Sync SD Frame HD H-Sync HD V-Sync HD Frame HD Blank —————————————————- Mit dem Reiter „Misc“ kann die Konfiguration der VSG direkt auf der Karte im EEPROM gespeichert werden. Datum: 22. Oktober 2018 IMS-M3000S...

  • Seite 106: Konformit¨ A Tserkl¨ A Rung

    9 Konformit ¨ a tserkl ¨ a rung Declaration of Conformity Doc ID: LANTIME M3000S-05032015 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
  • Seite 107 Datum: 22. Oktober 2018 IMS-M3000S...
