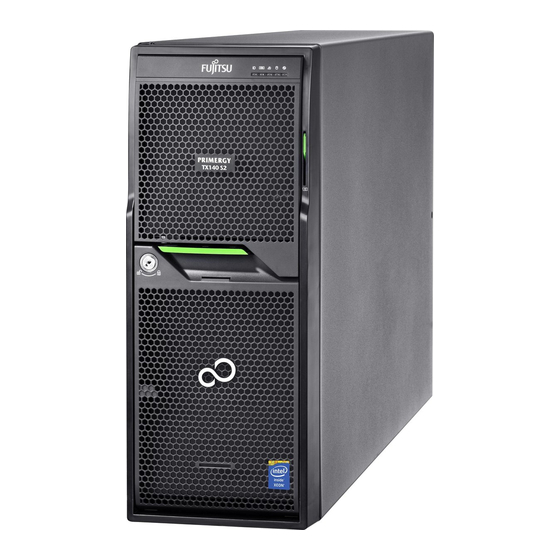

Fujitsu PRIMERGY TX140 S2 Betriebsanleitung

Serversystem
Vorschau ausblenden Andere Handbücher für PRIMERGY TX140 S2:
Inhaltsverzeichnis

Werbung

Quicklinks

Handbuchtyp - Deutsch
PRIMERGY TX140 S2
Server
Betriebsanleitung
Ausgabe August 2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY TX140 S2

Inhaltszusammenfassung für Fujitsu PRIMERGY TX140 S2

  • Seite 1 Handbuchtyp - Deutsch PRIMERGY TX140 S2 Server Betriebsanleitung Ausgabe August 2014...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: –...
  • Seite 6 Betriebsanleitung TX140 S2...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..11 Übersicht über die Dokumentation .
  • Seite 8 Inhalt Server ans Netz anschließen ....55 5.5.1 Kabelbinder verwenden (Standard-Netzteil) ... 56 5.5.2 Kabelbinder verwenden (Hot-Plug-Netzteil) .
  • Seite 9 Inhalt Bildschirm zeigt flimmernde Streifen ... . . 85 Bildschirmanzeige erscheint nicht oder wandert ..85 Kein Mauszeiger am Bildschirm ....85 Uhrzeit und Datum stimmen nicht .
  • Seite 10 Inhalt Betriebsanleitung TX140 S2...

  • Seite 11: Einleitung

    Einleitung Der PRIMERGY TX140 S2 Server ist ein Intel-basierter Server für kleinere und mittlere Unternehmen. Der Server eignet sich sowohl für File-Server-Dienste als auch für Anwendungs-, Informations- oder Internet-Server. Er kann als Floorstand- oder Rack-Modell eingesetzt werden. Mit einem optional erhältlichen Umrüstkit ist der Umbau eines Floorstand-Modells in ein Rack-...

  • Seite 12: Übersicht Über Die Dokumentation

    Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrem PRIMERGY TX140 S2 sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - PRIMERGY TX140 S2" Faltblatt – "ServerView Quick Start Guide" – Handbuch "Safety Notes and Regulations" " 安全上のご注意 " für Japan –...

  • Seite 13: Darstellungsmittel

    Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos und Menüpunkte Kursive Schrift "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen. kennzeichnet Arbeitsschritte, die Sie in der Ê angegebenen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder die Sicherheit Ihrer Daten gefährdet sind.
  • Seite 14 Einleitung Betriebsanleitung TX140 S2...

  • Seite 15: Funktionsübersicht

    Funktionsübersicht Dieser Abschnitt enthält Informationen zu den Funktionen und technischen Daten des PRIMERGYTX140 S2-Servers. Informationen zu den Hauptmerkmalen und dem Layout des System Boards finden Sie im Handbuch "PRIMERGY TX140 S2 Upgrade und Maintenance Manual". Leistungsmerkmale ® ® ® Intel...
  • Seite 16 (für Japan) System Board Die Leistungsmerkmale des System Boards entnehmen Sie bitte dem PRIMERGY TX140 S2 Upgrade und Maintenance Manual für die Hardware und dem Handbuch zum BIOS-Setup für die Firmware. Trusted-Platform-Modul (TPM) Ein neues Trusted-Platform-Modul (TPM) für das sichere Speichern von Schlüsseln ist optional erhältlich.
  • Seite 17 Funktionsübersicht – Bitte informieren Sie im Defektfall Ihren Service vor seinem Einsatz über die TPM-Aktivierung und halten Sie die Backup-Kopien des TPM-Inhaltes bereit. Festplattenlaufwerke Der Server wird mit einem der beiden folgenden Laufwerkskäfige geliefert: – Für bis zu vier 3,5-Zoll-SAS/SATA-Festplattenlaufwerke: In den Laufwerkskäfig können bis zu vier 3,5-Zoll-SAS/SATA- Festplattenmodule eingesetzt werden.
  • Seite 18 Funktionsübersicht Konfigurationen mit Eco SATA können nur mit BC SATA HDDs gemischt werden. SAS Laufwerke und BC SATA Laufwerke der selben Größe können gemischt werden, aber nicht im gleichen logischen RAID-Verbund verwendet werden. Gemischte Konfigurationen von SATA-HDD- und SATA-SDD-Laufwerken werden unterstützt. Gemischte Konfigurationen von SATA-HDD- und SAS-HDD-Laufwerken werden nicht unterstützt.
  • Seite 19 Funktionsübersicht Für Konfigurationen der internen Festplattenlaufwerke werden die RAID- Level0, 1, 10, 1E, 5, 50, 6 und 60 unterstützt. Optional kann eine BBU (= Battery Backup Unit) die Speicherinhalte auch bei einem Stromausfall sichern. Es steht eine Cache-Speichergröße von 512MB zur Verfügung. Nähere Informationen zur Controller-Konfiguration finden Sie in Abschnitt "SAS/SATA-Controller konfigurieren"...
  • Seite 20 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Ein RAID-Controller unterstützt verschiedene RAID-Level und erhöht die Verfügbarkeit und Datensicherheit des Systems.
  • Seite 21 Funktionsübersicht iRMCS4 mit integriertem Management-LAN-Anschluss Der iRMC S4 (integrated Remote-Management-Controller) ist ein Baseboard Management Controller (BMC) mit integriertem Management-LAN-Anschluss und erweiterter Funktionalität, die bisher nur durch zusätzliche Einsteckkarten angeboten wurde. Auf diese Weise ermöglicht der iRMC S4 die umfassende Kontrolle von PRIMERGY Servern, unabhängig vom Systemstatus, insbesondere also auch die Kontrolle von PRIMERGY Servern, die sich im "out- of-Band"-Systemstatus befinden.
  • Seite 22 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu Technology Solutions realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, sodass vorbeugend darauf reagiert werden kann.
  • Seite 23 Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC (integrated Remote- Management-Controller) kann der PRIMERGY TX140 S2 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.
  • Seite 24 Redirection, AVR) starten und virtuelle Laufwerke als Remote Storage einbinden. Weitere Informationen zum iRMC S4 finden Sie im Handbuch "iRMC S4 - integrated Remote Management Controller" (auf dem Fujitsu Manual- Server unter Industry Standard Servers - Software - ServerView Suite - Out- Of-Band Management).

  • Seite 25: Technische Daten Des Servers

    Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei diesen Daten bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3239 ® Chipsatz Intel C224 Prozessor ®...
  • Seite 26 Funktionsübersicht Service-LAN (RJ45) 1x dedizierter Service-LAN-Anschluss für iRMC S4 (10/100/1000 Mbit/s) Service-LAN-Verkehr kann auf shared Onboard-Gbit-LAN-Anschluss umgeschaltet werden Onboard- oder integrierte Controller RAID-Controller Modular-RAID-0/1-Controller mit "Integrated Mirroring Enhanced" (SAS IME) für SAS1.0. RAID-Level 0, 1 und 1E werden für Konfigurationen der internen Festplattenlaufwerke unterstützt.
  • Seite 27 Funktionsübersicht PCI-Express Gen3 x8 2x (bis max. 240 mm Länge) Steckplatzhinweise In SAS-Konfiguration: 1x PCI-Express belegt durch modularen RAID-Controller. In Konfigurationen mit ® ® ® Intel Core i3 oder Intel Pentium Prozessoren werden die Steckplätze als PCI-Express 2.0 betrieben. Laufwerks-Einbauplätze Konfiguration 4x 3,5 Zoll, für SAS/SATA oder 8x 2,5 Zoll für Festplatten-...
  • Seite 28 Funktionsübersicht Status LEDs Systemstatus (orange/gelb) Identifikation (blau) Festplattenzugriff (grün) Spannung (orange/grün) CSS (gelb) HDD (orange) PSU (orange) TEMP (orange) CPU (orange) MEM (orange) FAN (orange) Status-LED auf der Systemstatus (orange/gelb) Rückseite des Identifikation (blau) Systems: LAN-Verbindung (grün) LAN-Geschwindigkeit (grün/gelb) CSS (gelb) Maße / Gewicht Tower (B x T x H) 177 x 560 x 455 mm...
  • Seite 29 Funktionsübersicht Belüftungsabstand Mindestens 200 mm bei Front- und Rückseite. Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3 Klimaklasse 2K2 EN 60721 / IEC 721 Teil 3-2 Temperatur: Betrieb (3K2) 10 °C ... 35 °C Transport (2K2) -25 °C ... 60 °C Luftfeuchtigkeit 10% ...
  • Seite 30 Funktionsübersicht Eingehaltene Normen und Standards Produktsicherheit und Ergonomie International IEC 60950-1 2ed; am1 Europa Sicherheit EN 60950-1 2ed.; am1 EN 62479 EN 62311 Ergonomie ISO 9241-3 EN 2941-3 EK1-ITB2000:2013 USA / Kanada CSA-C22.2 No. 60950-1-07 2ed. UL 60950-1 2ed. Taiwan CNS 14336 China GB 4943...

  • Seite 31: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Zu allererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"...
  • Seite 32 Installation ohne den ServerView Installation Manager" auf Seite 79). Weitere Informationen zur Remote- oder lokalen Installation des Servers finden Sie im Handbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Server Installation and Deployment). Betriebsanleitung TX140 S2...

  • Seite 33: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
  • Seite 34 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Gerätes eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Gerätes (siehe "Umgebungsbedingungen" auf Seite 29). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ● wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
  • Seite 35 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
  • Seite 36 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- ● 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ●...
  • Seite 37 Bei unsachgemäßem Austausch einer Batterie im Gerät besteht ● Explosionsgefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (siehe "FUJITSU Server PRIMERGY TX140 S2 Upgrade und Maintenance Manual"). Entsorgen Sie Batterien nicht über den Hausmüll. ●...
  • Seite 38 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
  • Seite 39 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...
  • Seite 40 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 41 Wichtige Hinweise Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten ● Gegenstandes), bevor Sie mit den Komponenten arbeiten. Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung ● sein. Verwenden Sie ein für diese Zwecke geeignetes Erdungskabel, welches Sie ●...

  • Seite 42: Energy Star

    Wichtige Hinweise ENERGY STAR Produkte, die gemäß ENERGY STAR zertifiziert und gekennzeichnet sind, halten bei Auslieferung die Anforderung in vollem Umfang ein. Beachten Sie, dass nachträglich installierte Software, Änderungen der Hardware-Konfiguration, der Energieoptionen oder im BIOS Auswirkungen auf den Energieverbrauch haben können. Die durch den ENERGY STAR garantierten Eigenschaften können dann nicht mehr zugesichert werden.

  • Seite 43: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 44: Server Transportieren

    Wichtige Hinweise WARNUNG: Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß...

  • Seite 45: Hinweise Zum Einbau Des Servers Im Rack

    Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen ● erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens zwei Personen. (Für Japan, siehe " 安全上のご注意 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der QRLs ●...

  • Seite 46: Umweltschutz

    Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –...
  • Seite 47 Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
  • Seite 48 Wichtige Hinweise Betriebsanleitung TX140 S2...

  • Seite 49: Hardware Einbauen

    Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 29). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●...

  • Seite 50: Server Auspacken

    Hardware einbauen Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Wichtige Hinweise" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. (Für Japan, siehe " 安全上のご注意 "). Packen Sie den Server erst am Aufstellungsort aus. Ê...

  • Seite 51: Floorstand-Modell Aufstellen

    Hardware einbauen Floorstand-Modell aufstellen Wenn Sie kein PRIMERGY TX140 S2 Floorstand-Modell installieren, überspringen Sie diesen Abschnitt und fahren Sie mit dem Abschnitt "Rack-Modell ins Rack ein-/ausbauen" auf Seite 52 fort. Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê Packen Sie den Server aus (siehe Abschnitt "Server...

  • Seite 52: Rack-Modell Ins Rack Ein-/Ausbauen

    Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY-Servern: – PRIMECENTER Rack – PRIMECENTER M1 Rack – DataCenter Rack –...
  • Seite 53 Hardware einbauen Die Fujitsu-Rack-Systeme haben folgende Merkmale: – werkzeuglos montierbare Schienensysteme – Trägersysteme mit Längenausgleich-Möglichkeit, die eine Anpassung an verschiedene Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich. 3rd-Party Racks Der Einbau in die meisten derzeit gängigen Rack-Systeme anderer Hersteller (3rd-Party-Racks) wird unterstützt.

  • Seite 54: Geräte An Server Anschließen

    Hardware einbauen Geräte an Server anschließen Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "PRIMERGY TX140 S1 Upgrade und Maintenance Manual". Die Standardanschlüsse sind durch Symbole und Farbkodierung gekennzeichnet: Bild 2: Anschlussfeld an der Rückseite 1 Service-LAN-Anschluss...

  • Seite 55: Server Ans Netz Anschließen

    Hardware einbauen Drei zusätzliche USB-Anschlüsse befinden sich an der Frontseite des Servers (siehe Bild 8 auf Seite 64). Bildschirm anschließen Ê Schließen Sie den Bildschirm an den Bildschirmanschluss des Servers an (siehe Abbildung2 auf Seite 54). Ê Schließen Sie das Stromversorgungskabel des Bildschirms an eine geerdete Schutzkontaktsteckdose des hausinternen Stromversorgungsnetzes bzw.

  • Seite 56: Kabelbinder Verwenden (Standard-Netzteil)

    Hardware einbauen 5.5.1 Kabelbinder verwenden (Standard-Netzteil) Sie können das Stromversorgungskabel mit einem Kabelbinder befestigen, damit der Kaltgerätestecker nicht versehentlich vom Server getrennt werden kann. Der Kabelbinder befindet sich bei Auslieferung des Servers im Beipack. Bild 3: Kabelbinder verwenden Ê Fädeln Sie den Kabelbinder durch die Öse (1). Ê...

  • Seite 57: Kabelbinder Verwenden (Hot-Plug-Netzteil)

    Hardware einbauen 5.5.2 Kabelbinder verwenden (Hot-Plug-Netzteil) Sie können das Stromversorgungskabel mit einem Kabelbinder befestigen, damit der Kaltgerätestecker nicht versehentlich vom Server getrennt werden kann. Der Kabelbinder befindet sich bei Auslieferung des Servers im Beipack. Bild 4: Kabelbinder verwenden Ê Fädeln Sie den Kabelbinder durch die Öse (1). Ê...

  • Seite 58: Hinweise Zum Anschließen/Lösen Von Kabeln

    Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an.
  • Seite 59 Hardware einbauen Information zur Sicherung von elektromagnetischer Verträglichkeit Alle Daten- und Signalkabel müssen über eine ausreichende Schirmung verfügen Die Verwendung eines Kabels vom Typ S/FTP Cat5 oder höher wird empfohlen. Der Gebrauch von ungeschirmten oder schlecht geschirmten Kabeln kann zu einer erhöhten Störaussendung und/oder einer verminderten Fehler-Toleranz des Geräts führen.
  • Seite 60 Hardware einbauen Betriebsanleitung TX140 S2...

  • Seite 61: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Zugang zu den Laufwerken (Floorstand- Modell) 6.1.1 Zugang zu den bedienbaren Laufwerken ermöglichen Bild 5: Laufwerksabdeckung entfernen und an die HDD-Abdeckung stecken Ê Schließen Sie den Server auf (1). Ê...
  • Seite 62 Inbetriebnahme und Bedienung Beim Betrieb von Bandlaufwerken beachten Sie Folgendes: Wenn der automatische Auswurf des Mediums eingestellt ist, muss der Zugang zu den bedienbaren Laufwerken frei sein. Das erneute Einsetzen der Laufwerksabdeckung und das Abschließen des Servers erfolgen in umgekehrter Reihenfolge. Bild 6: Laufwerksabdeckung von der HDD-Abdeckung entfernen Ê...

  • Seite 63: Zugang Zu Den Festplattenmodulen Ermöglichen

    Inbetriebnahme und Bedienung 6.1.2 Zugang zu den Festplattenmodulen ermöglichen ① Bild 7: HDD-Abdeckung ausbauen Ê Schließen Sie den Server auf (1). Ê Entfernen Sie die HDD-Abdeckung (2). Das erneute Einsetzen der HDD-Abdeckung und das Abschließen des Servers erfolgen in umgekehrter Reihenfolge. Betriebsanleitung TX140 S2...

  • Seite 64: Bedienelemente Und Anzeigen

    12 Ein-/Aus-Taste 5 Speicher-Fehler-Anzeige 13 NMI-Taste 6 Lüfter-Fehler-Anzeige 14 REST-Taste 7 ID-Anzeige 15 ID-Taste 8 CSS-Anzeige 16 2x USB 3.0-Anschüsse Die Bedeutung der lokalen Diagnoseanzeigen (1) - (6) wird im "PRIMERGY TX140 S2 Upgrade und Maintenance Manual" beschrieben. Betriebsanleitung TX140 S2...

  • Seite 65: Id-Karte

    Inbetriebnahme und Bedienung 6.2.1.1 ID-Karte Bild 9: ID-Karte Die ID-Karte können Sie bis zum Anschlag herausziehen und wieder einschieben. Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name (in Japan nur Produktbezeichnung und Seriennummer). Betriebsanleitung TX140 S2...

  • Seite 66: Bedienelemente

    Inbetriebnahme und Bedienung 6.2.1.2 Bedienelemente Lock (nur Floorstand-Modell) Um den Zugang zu den Laufwerken zu verhindern, kann der Server abgeschlossen werden. Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, wird mit einem Druck auf die Ein/Aus-Taste das System ausgeschaltet.

  • Seite 67: Anzeigen Am Bedienfeld

    Inbetriebnahme und Bedienung 6.2.1.3 Anzeigen am Bedienfeld Betriebsanzeige (dreifarbig) – Leuchtet grün, wenn der Server eingeschaltet ist. – Leuchtet orange, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Nachdem der Server an das Stromnetz angeschlossen wurde, dauert es etwa 60 Sekunden, bis der Server in den Standby-Modus wechselt.
  • Seite 68 Inbetriebnahme und Bedienung Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.

  • Seite 69: Anzeigen An Den Laufwerken

    Inbetriebnahme und Bedienung 6.2.1.4 Anzeigen an den Laufwerken Aktivitätsanzeige des optischen Laufwerks Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Festplattenlaufwerk-Anzeigen Bild 10: Anzeigen am 3,5-Zoll-Festplattenmodul und am 2,5-Zoll-Festplattenmodul 1 HDD BUSY (grün) – leuchtet: HDD in active phase (Laufwerk aktiv, Zugriff auf Laufwerk) –...

  • Seite 70: Rückseite Des Servers

    Inbetriebnahme und Bedienung 6.2.2 Rückseite des Servers 6.2.2.1 Anzeigen am Bedienfeld CSS-, Global-Error- und ID-Anzeige Bild 11: Anzeigen am Anschlussfeld: CSS-, Global-Error- und ID-Anzeige 1 CSS-, Global-Error- und ID-Anzeige (gelb, orange und blau) Betriebsanleitung TX140 S2...
  • Seite 71 Inbetriebnahme und Bedienung Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Aus-/Einschalten des Systems wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.
  • Seite 72 Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. Abhängig von den Einstellungen im BIOS-Setup, kann der Shared-LAN- Anschluss auch als Service-LAN-Anschluss verwendet werden. Weitere Informationen finden Sie im Handbuch "D3239 BIOS Setup Utility für PRIMERGY TX140 S2". Betriebsanleitung TX140 S2...
  • Seite 73 Inbetriebnahme und Bedienung Anzeige des Hot-Plug-Netzteils Bild 13: Anzeige am Hot-Plug-Netzteil Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn es zu einer Überlastung kommt, aber das Netzteil läuft noch.

  • Seite 74: Server Einschalten/Ausschalten

    Betriebsumgebung finden Sie unter "Safety Precautions". Wenn Sie das Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet, dass Daten beschädigt werden usw. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw.
  • Seite 75 Inbetriebnahme und Bedienung Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 78 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager" auf Seite 79). – Bereits installiertes System: Ê...

  • Seite 76: Server Konfigurieren

    Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Weitere Informationen finden Sie im Handbuch "Embedded MegaRAID Software User’s Guide" (auf dem Fujitsu-Manualserver unter Industry Standard Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers).

  • Seite 77: Sas/Sata-Controller Konfigurieren

    Industry Standard Servers - Expansion Cards - Storage Adapters - LSI Configuration Software). Weitere Informationen zu Modular-RAID-Controllern finden Sie im Handbuch "Modular RAID Controller Installation Guide" (auf dem Fujitsu- Manualserver unter Industry Standard Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers).

  • Seite 78: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager

    Hardwarekonfiguration des Servers ab. Diese Konfiguration wird automatisch erkannt. Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in den entsprechenden Readme-Dateien unter http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html (für EMEA). http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan). Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch.

  • Seite 79: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager

    Inbetriebnahme und Bedienung 6.4.4 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager Onboard-SATA-Controller konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "Onboard-SAS-/SATA- Controller konfigurieren" auf Seite 76 beschrieben. SAS/SATA-RAID-Controller mit "Integrated Mirroring Enhanced" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS/SATA-Controller konfigurieren"...

  • Seite 80: Server Reinigen

    Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt.

  • Seite 81: Eigentums- Und Datenschutz

    Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen. Sie können diese Möglichkeiten auch sinnvoll kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben, finden Sie in der Dokumentation zum BIOS-Setup auf dem Fujitsu-Manualserver. Betriebsanleitung TX140 S2...
  • Seite 82 Eigentums- und Datenschutz Betriebsanleitung TX140 S2...

  • Seite 83: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" und die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...

  • Seite 84: Server Schaltet Sich Ab

    Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager oder auf der iRMC S4-Web-Oberfläche und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 85: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms. Ê...

  • Seite 86: Uhrzeit Und Datum Stimmen Nicht

    Standardeinstellung die Systemzeit beim Herunterfahren überschreiben. Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe "FUJITSU Server PRIMERGY TX140 S2 Upgrade und Maintenance Manual"), oder wenden Sie sich an unseren Service. Laufwerke beim Systemstart „dead“...

  • Seite 87: Fehlermeldung Am Bildschirm

    Sie es aus. 8.10 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf dem Fujitsu Manual-Server erklärt. 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt Beim Hinzufügen einer Erweiterungskarte werden andere Erweiterungskarten oder Onboard-Geräte eventuell nicht erkannt.

  • Seite 88: Tastatur Oder Maus Zeigt Keine Reaktion

    Problemlösungen und Tipps 8.13 Tastatur oder Maus zeigt keine Reaktion Bei Tastatureingaben werden keine Zeichen angezeigt, oder der Mauszeiger bewegt sich nicht. Ê Überprüfen Sie, ob die Tastatur bzw. die Maus richtig angeschlossen ist. Wenn dies nicht der Fall ist oder Sie diese Komponenten selbst ausgetauscht haben, schließen Sie die entsprechenden Kabel an den Server an.
