Montage

Zusammenbau Abluftsystem

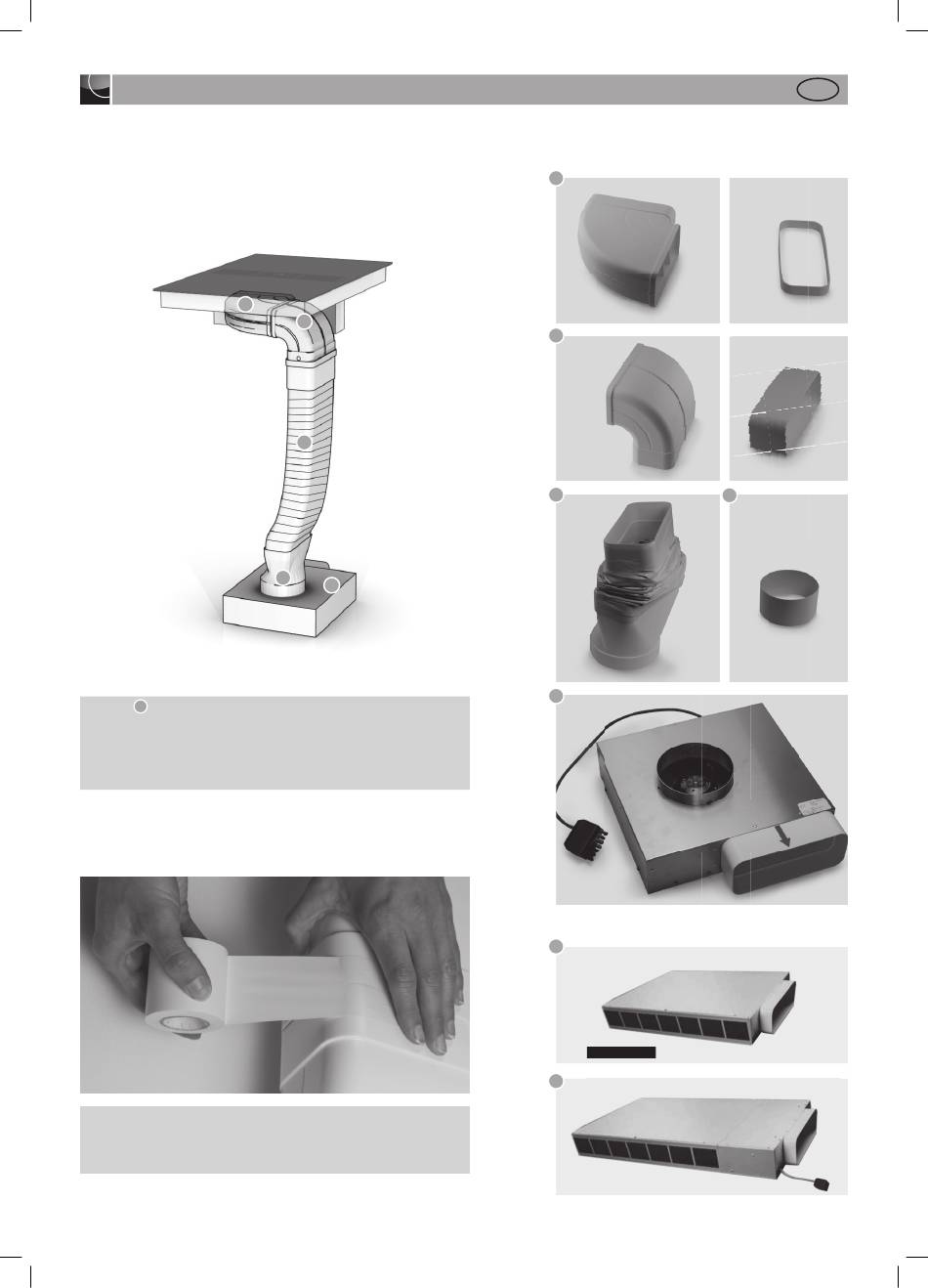

Die einzelnen Abluftkomponenten werden gemäß Abbil-
dung ineinander gesteckt.
a
c
Zu Punkt
Das fl exible Verbindungsstück wird bei einer Arbeitsplattentiefe von
600 mm verwendet. Achten Sie bei der Verlegung auf eine möglichst
stramme und faltenfreie Installation. Kürzen Sie hierzu überfl üssiges
Material.
Wichtig:
Alle Komponenten müssen nach dem Zusammenstecken mit dem
beiliegendem Klebeband wie abgebildet dicht verklebt werden.
20
b
c
d
e
Abluftkanal-Komponenten (inklusive):
a
b
c
e
Lüfter
Sockelfi lter (optional):
f
Aktivkohlefi lter Aktivkohlefi lter
g
Plasmafi lter
D
d
