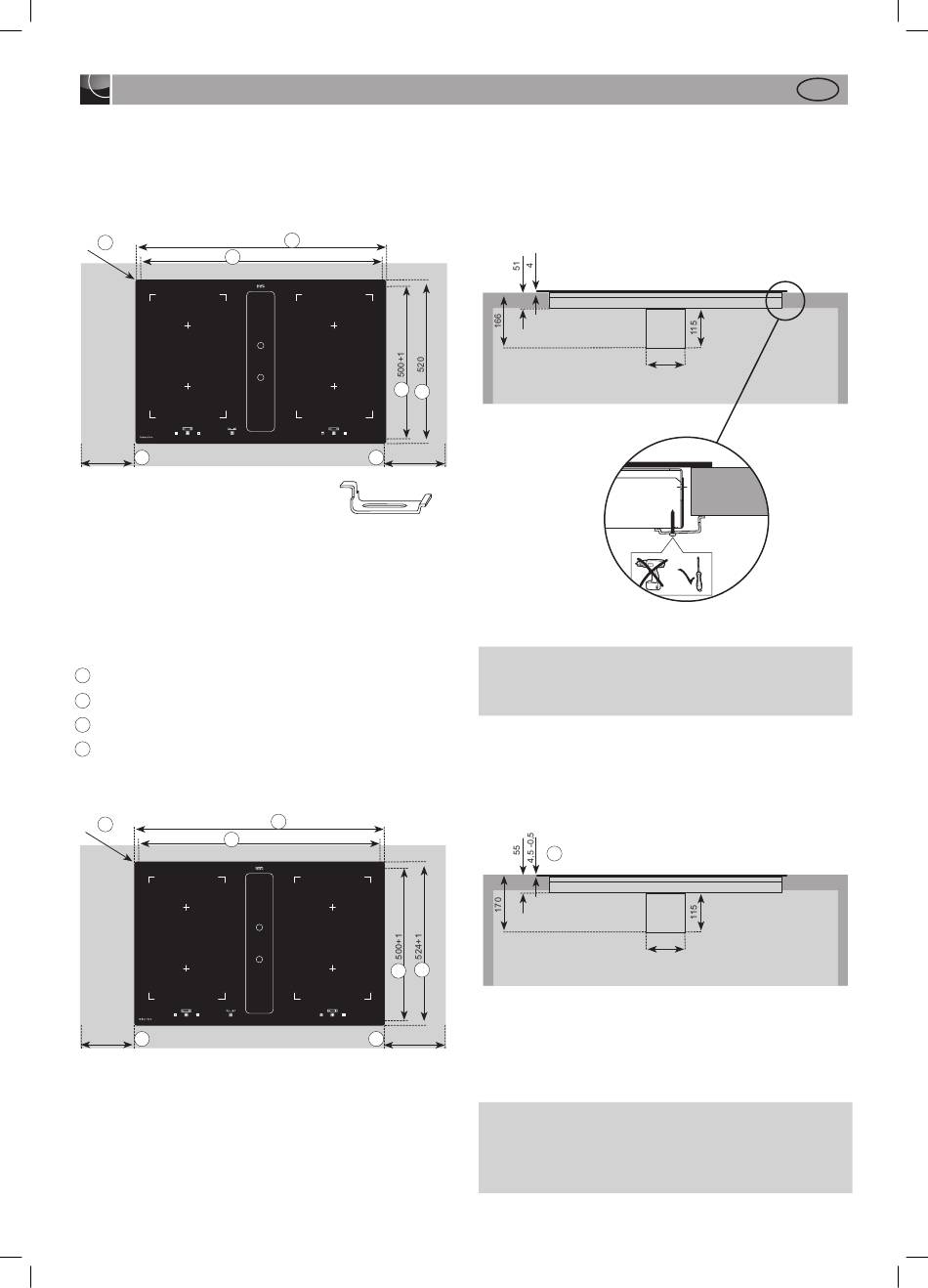

Montage
Variable Einbaumöglichkeiten:
Wählen Sie beim Einbau zwischen:
Aufl iegenden Einbau
800
4
R5
750+1
2
min.50 1
Lasche
· Das Kochfeld einsetzen und ausrichten.
· Von unten die Laschen mit Schrauben an den vorgesehenen
Befestigungslöchern einsetzen, ausrichten und festziehen.
· Die Schrauben nur mit einem Schraubendreher von Hand
anziehen; keinen Akkuschrauber verwenden.
· Auf die richtige Lage der Lasche bei dünnen Arbeitsplatten
achten.
1 Mindestabstand zu benachbarten Wänden
2 Ausschnittmaß
3 Ausfräsmaß
4 Kochfeldaußenmaß
Flächenbündigen Einbau
804+1
3
R7
750+1
2
min.50 1
Dichtband in die Ecke der Aufl agekante der Arbeitsplatte aufkle-
ben, so dass sich kein Silikonkleber unter das Kochfeld durchdrü-
cken kann.
Das Kochfeld ohne Kleber in den Arbeitsplattenausschnitt ein-
legen und ausrichten. Gegebenenfalls Höhenausgleichsplatten
unterlegen.
18
4
2
4
Made in Germany
1 min.50
3
3
2
Made in Germany
1 min.50
84 x 455
Wichtig
Durch schiefe Aufl age oder Verspannen besteht beim Einbau
des Glaskeramik-Kochfeldes Bruchgefahr!
3
84 x 455
Den Spalt zwischen Kochfeld und Arbeitsplatte mit einem hitze-
beständigen Silikonkleber ausfugen.
Wichtig
Silikonkleber darf sich an keiner Stelle unter die Aufl agefl äche
des Kochfeldes drücken. Ein späteres Herausnehmen des Koch-
feldes ist sonst nicht mehr möglich. Bei Nichtbeachtung keine
Gewährleistung.
