testo 520 Bedienungsanleitung

Digitales Hand-Manometer
Bedienungsanleitung

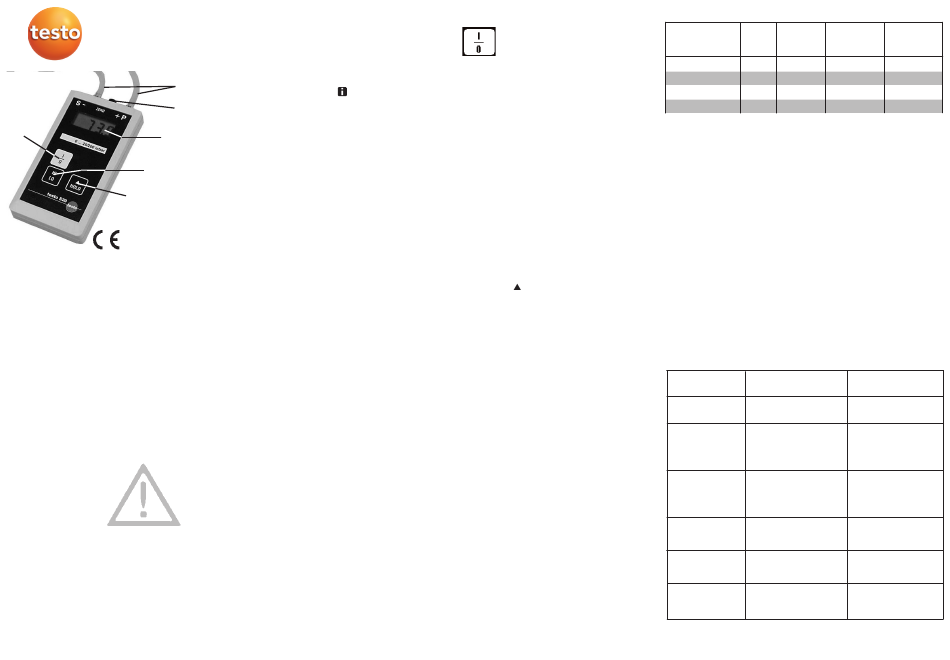

Anschluss Pneumatik-
schläuche (4/6 mm)
Nullpunkteinstellung
Ein/Aus
3 1/2-stellige LCD-Anzeige
Höherer/niedrigerer
Messbereich
Festhalten der Anzeige
Messgeräte konform zu EG-Richtlinie 2004/108/EG
Die Geräte wurden im Frequenzbereich 27 - 500 MHz
getestet. Im genannten Frequenzbereich können die
spezifizierten Parameter nicht garantiert werden.
Beschreibung

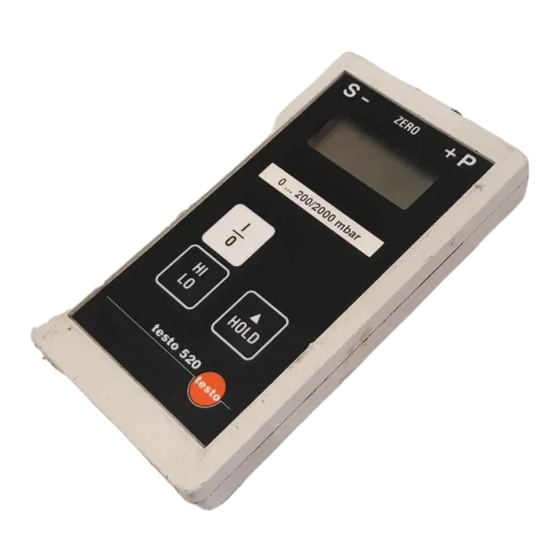

Das Testo Hand-Manometer testo 520 ist ein Digital-Druck-
messinstrument mit eingebautem Drucksensor zur Messung von
Differenz- und Relativdruck. Durch die 3 1/2-stellige LCD-An-
zeige und seine hohe Präzision, eignet es sich für einen breiten
Anwendungsbereich.
Leistungsmerkmale
- Piezoresistiver Drucksensor
- Messbereich HI, Klasse 0.2 % v.E.
- Messbereich LO, Klasse 0.5 % v.E.
- Für Instrumentenluft und nicht aggressive Gase
- umschaltbarer Messbereich
- grosse LCD-Anzeige
- HOLD-Funktion
- Nullpunkteinstellung
- Lo-Bat-Anzeige für Batteriezustand
- 9 V Blockbatterie oder -Akku einsetzbar
- Spritzwasserdichtes ABS-Gehäuse (IP 54)
24 Monate Garantie
Sicherheitsangaben
Die in dieser Bedienungsanleitung angegebenen Druckwerte und
Überlastbarkeiten dürfen nicht überschritten werden, ansonsten
kann der Drucksensor zerstört werden.
Das Instrument darf nicht in explosiver Umgebung in Betrieb
genommen werden!
Auf korrekten Anschluss der Pneumatikschläuche achten!
Bedienung
Pneumatische Anschlüsse
Vor dem pneumatischen Anschluss des Gerätes ist sicherzustellen,
dass im System keine Drücke auftreten, die die maximale
Belastbarkeit des testo 520 überschreiten. Die Anschlüsse sind
für eine direkte Verbindung mit den Messleitungen (Schlauch,
Innendurchmesser 4 mm, Aussendurchmesser 6mm) vorgesehen.
Der Messbereich 0...1/10 bar ist immer mit
NPT 1/8"-Anschlüssen ausgerüstet.
+P höherer Druck
S- niedrigerer Druck
Ein- und Ausschalten
testo 520
Einschalten / Ausschalten
Nullpunkteinstellung
Durch eine Lageveränderung des Messgeräts können die
Messwerte verfälscht werden. Die Lage des Messgeräts darf
nach dem Nullpunktabgleich nicht mehr geändert werden.
Führen Sie vor jeder Messung einen Nullpunkt-abgleich durch
um Lagefehler und eine Langzeitdrift des Nullpunkts zu kom-
pensieren.
Mit dem Drehknopf zwischen den Druckanschlüssen, kann der
Nullpunkt eingestellt werden. Vor jeder Messung Nullpunkt kon-
trollieren! Umgebungstemperatur während der Messung mög-
lichst stabil halten.
Messbereich umschalten
Taste HI/LO betätigen. Der Messbereich schaltet jeweils um. Dies
wird durch Verschieben des Dezimalpunktes angezeigt. Nach dem
Einschalten ist der Messbereich HI in Betrieb.
HOLD Funktion
Der angezeigte Messwert kann durch die HOLD-Taste auf der
Anzeige festgehalten werden. Das Zeichen
Hold-Funktion wieder lösen durch nochmaliges Drücken der
HOLD-Taste.
Batteriewechsel
Das Erscheinen der Anzeige «BAT» zeigt das Ende der
Batteriekapazität an.
- Batteriefach öffnen
- 9V Alkali Block-Batterie (IEC 6LR61) oder Akku einsetzen.
Auf die richtige Polarität achten!
Alte Batterie / Akku sach- und umweltgerecht entsorgen !
Spezifikationen
Technische Daten
Messmedium
Einheiten
Linearität, Hysteresis und
Wiederholgenauigkeit
Bezugstemperatur
Betriebstemperatur
Lagertemperatur
Gehäuseschutzart
Stromversorgung
Stromverbrauch
Batterielebensdauer
Messrate
Anzeige
12,7 mm hoch
Pneum. Anschluss
Gehäuseabmessungen
Gewicht inkl. Batterie
Taste drücken
erscheint im Display.
Instrumentenluft oder nicht
aggressive Gase
mbar
±0,2% v.E. ±1 Digit (Messbereich HI)
±0,5% v.E. ±1 Digit (Messbereich LO)
22 °C
0 °C bis 60 °C
-30 °C bis 85 °C
IP 54
9 V Blockbatterie oder Akku
IEC 6LR61
ca. 1,7 mA
ca. 250 Std.
3 Messungen / Sek.
3 1/2-stellige LCD mit Vorzeichen
HOLD-Anzeige
LO BAT-Anzeige
Schlauch 4/6 mm, NPT 1/8 "
152x83x34/29 mm
250 g
Messbereiche
Messbereich Druck- Auflösung max.Anzeige
(mbar) LO/HI art LO/HI LO/HI
0...20,00/200,0 1) d,g 0,01/0,1 19,99/199,9
0...100,0/1000 1) d,g 0,1/1 199,9/1999
0...200,0/2000 1) d,g 0,1/1 199,9/1999
0...1,000/10,00* 2) d,g 0,001/0,01 1,999/19,99
* Messbereiche in bar
d = Differenzdruck, g = Relativdruck
1) max. statischer Druck = 7 bar
2) max. statischer Druck = 27 bar
Umrechnungsfaktoren
1 mbar = 0,1 kPa 1 mbar = 0,0145 psi
1 mbar = 1 hPa 1 mbar = 0,4015 inH
1 mbar = 0,0010 bar 1 mbar = 0,02953 inHG
1 mbar = 10,20 mmH2O 1 mbar = 0,7501 mmHG
Wartung
Das testo 520 ist wartungsfrei. Es kann mit einem feuchten Tuch
gereinigt werden. Keine lösungshaltigen Reinigungs-
mittel verwenden!
Es wird empfohlen, eine Nachkalibration mindestens 1 mal jährlich
durch den Lieferanten durchführen zu lassen.
Störungen
Störung/ Mögliche
Anzeige Ursache
BAT Batteriespannung
kleiner als 7,3 V
Keine Anzeige Batterie entladen
Batterie falsch
eingesetzt
Instrument Sensoralterung
ungenau
Nullpunkt nicht
abgeglichen
Anzeigewert Sensor überdrückt
ändert sich
Fehlerhafter Batterie entladen
Messwert und
gleichzeitig BAT
1_ _ _ Anzeigebereich
überschritten
0973.5200/01/T/wh/08.04.2008
max.Belast-
barkeit (mbar)
1500
2000
3000
27000
O
2
Abhilfe
Neue Batterie
einsetzen
Neue Batterie
einsetzen
Kontrollieren
Neu kalibrieren
lassen
Nullpunkt
einstellen
Instrument zur
Instandsetzung
einsenden.
Neue Batterie
einsetzen
Zulässigen Mess-
wert oder Mess-
bereich einstellen
