7.5. Collegamento multipompa con 1 pompa a
velocità variabile e 1-5 pompe a velocità
fissa
IT
Collegare i teleruttori ai morsetti
schema indicato nel paragrafo 20.6, collegare ai
teleruttori i cavi di linea e i cavi di alimentazione
delle pompe a velocità fissa.
Relè D2 e D3 max 400 VAC/VDC corrente massima
0,5 A a 25°C e 0,2 A a 85°C.
Relè D4 – D6 max 250VDC o 30VDC corrente
massima 1 A.
Il collegamento alla linea di alimentazione
delle pompe a velocità fissa deve essere
fatto mediante interposizione di interruttore
magnetico tripolare di adeguata taglia.

8. Guida alla programmazione

ON
8.1. Parametri
Sul display del variatore di frequenza vengono
visualizzati:
- Parametri di stato delle pompe
- Parametri di programmazione
- Allarmi
8.2. Parametri di stato delle pompe
Permettono di visualizzare:
la frequenza di lavoro della pompa
il parametro letto dal trasduttore (nel caso
di modalità differenziale viene letto il valore
differenziale del/dei sensori) la corrente assorbita
dalla linea

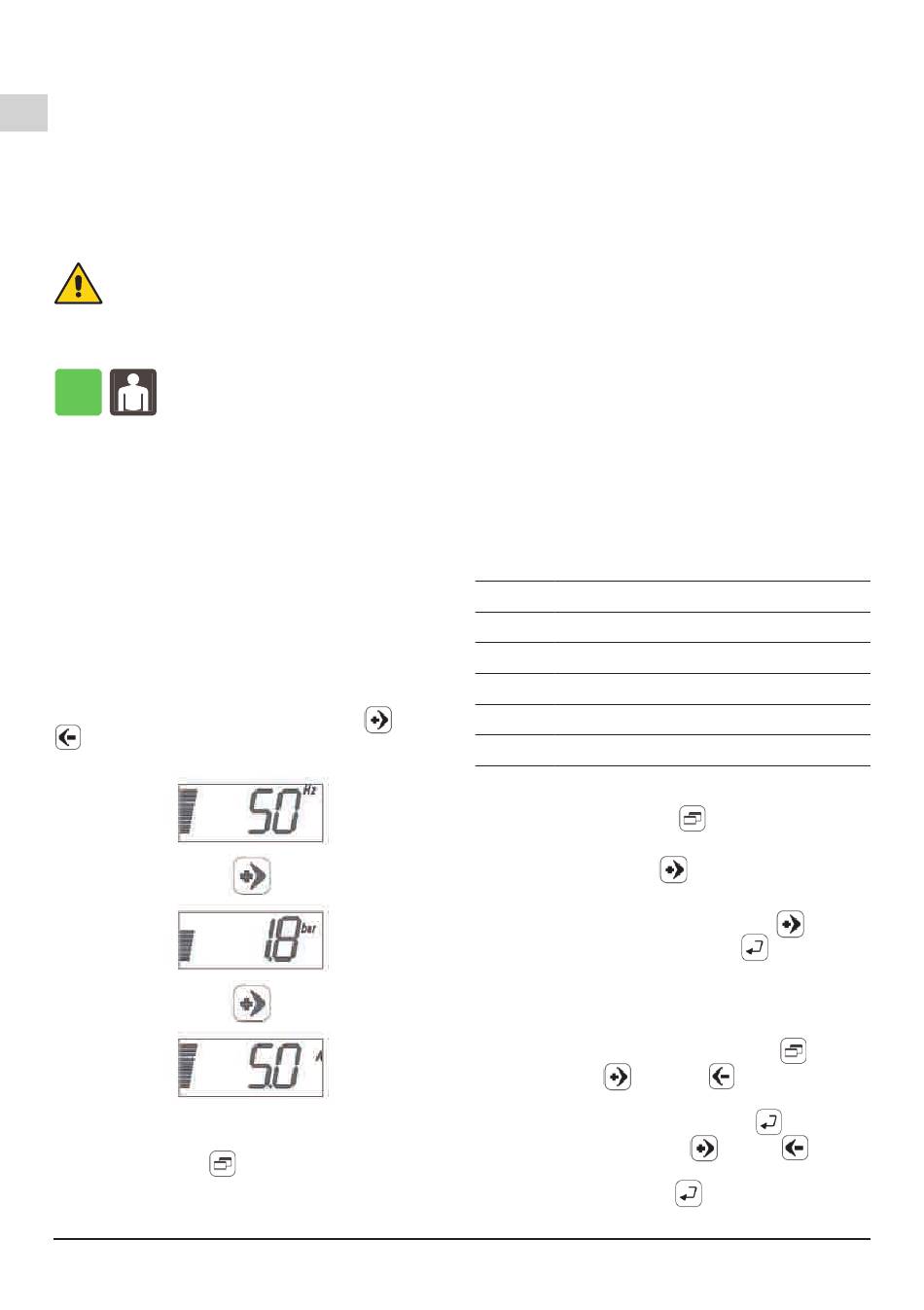

Partendo dalla videata base per visualizzare gli altri
parametri premere le frecce direzionali
(meno).
Esempio:
8.3. Parametri di programmazione
Per visualizzare i parametri di programmazione
premere il pulsante
Vengono visualizzati in successione:
UP - Impostazioni utente: sono le impostazioni
base accessibili dall'utente.
Pagina 8 / 136
secondo lo
(più) o
(menù).
AP - Impostazioni avanzate: sono le impostazioni
avanzate accessibili da personale qualificato.
Per accedere a questo menù viene richiesta una
password (vedi paragrafo 8.5).
SA - Impostazioni assistenza tecnica: sono le
impostazioni avanzate accessibili solamente dal
nostro personale tecnico. Per accedere a questo
menù viene richiesta una password (vedi paragrafo
8.5).
PC - Impostazioni modalità pressione costante
Sono le impostazioni riguardanti il funzionamento
della pompa a pressione costante.
PP - Impostazioni modalità pressione proporzionale
Sono le impostazioni riguardanti il funzionamento
della pompa a pressione proporzionale
tC - Impostazioni modalità temperatura costante
Sono le impostazioni riguardanti il funzionamento
della pompa a temperatura costante.
CF - Impostazioni modalità portata costante
Sono le impostazioni riguardanti il funzionamento
della pompa a portata costante.
MAn - Impostazioni modalità velocità fissa
Sono le impostazioni riguardanti il funzionamento
della pompa a numero di giri costante.
AE - Visualizzazioni
solamente di visualizzare
secondari utili per la diagnostica.
AE01 Versione software
AE02 Storico ultimi 10 allarmi
AE03 Tensione di alimentazione (V)
AE04 Tensione in uscita variatore (V)
AE05 Ore totali di funzionamento
AE06 Numero di avviamenti
Esempio di visualizzazione della tensione di
alimentazione.
Premendo il pulsante
parametro UP. Selezionare il parametro AE
premendo il pulsante
alla schermata AE, dare conferma con il pulsante
ENTER. Selezionare tramite il tasto
videata AE02 e confermare con
è possibile visualizzare il valore della tensione di
alimentazione.
8.4. Modalità di programmazione
Per entrare in programmazione, premere
Con i pulsanti (più) o
sulla categoria di parametri di programmazione
prescelto e premere il pulsante con
confermare. Con i pulsanti
portarsi sul parametro da variare e confermare
premendo il pulsante con
I-MAT_Ed3 - Istruzioni originali
avanzate:
permette
alcuni parametri
(menù) appare il
(più) fino ad arrivare
(più) la
(enter). Ora
(menù).
(meno) portarsi
(enter) per
(più) o (meno)
(enter), con i pulsanti
