FREESUN
POWER ELECTRONICS
2.8.2. PV-Anschlüsse (Gleichstrom)
Eine Schiene zur Anbringung der String Verteiler befindet in der linken unteren Ecke des
Wechselrichters. Für den Anschluss an die DC Sicherungseingänge sind die Kabel für minimum
900V / 1000V auszulegen.
Die Gleichstromkabel sind mit Kabelschuhen an Schraubklemmen der Größe M10 zu befestigen.
Die DC-Spannung der angeschlossenen Solarzellen darf die maximale Eingangsspannung des
Wechselrichters nicht überschreiten. Andernfalls kann der Wechselrichter beschädigt werden:
UPV < 900 /1000 V!
A
B

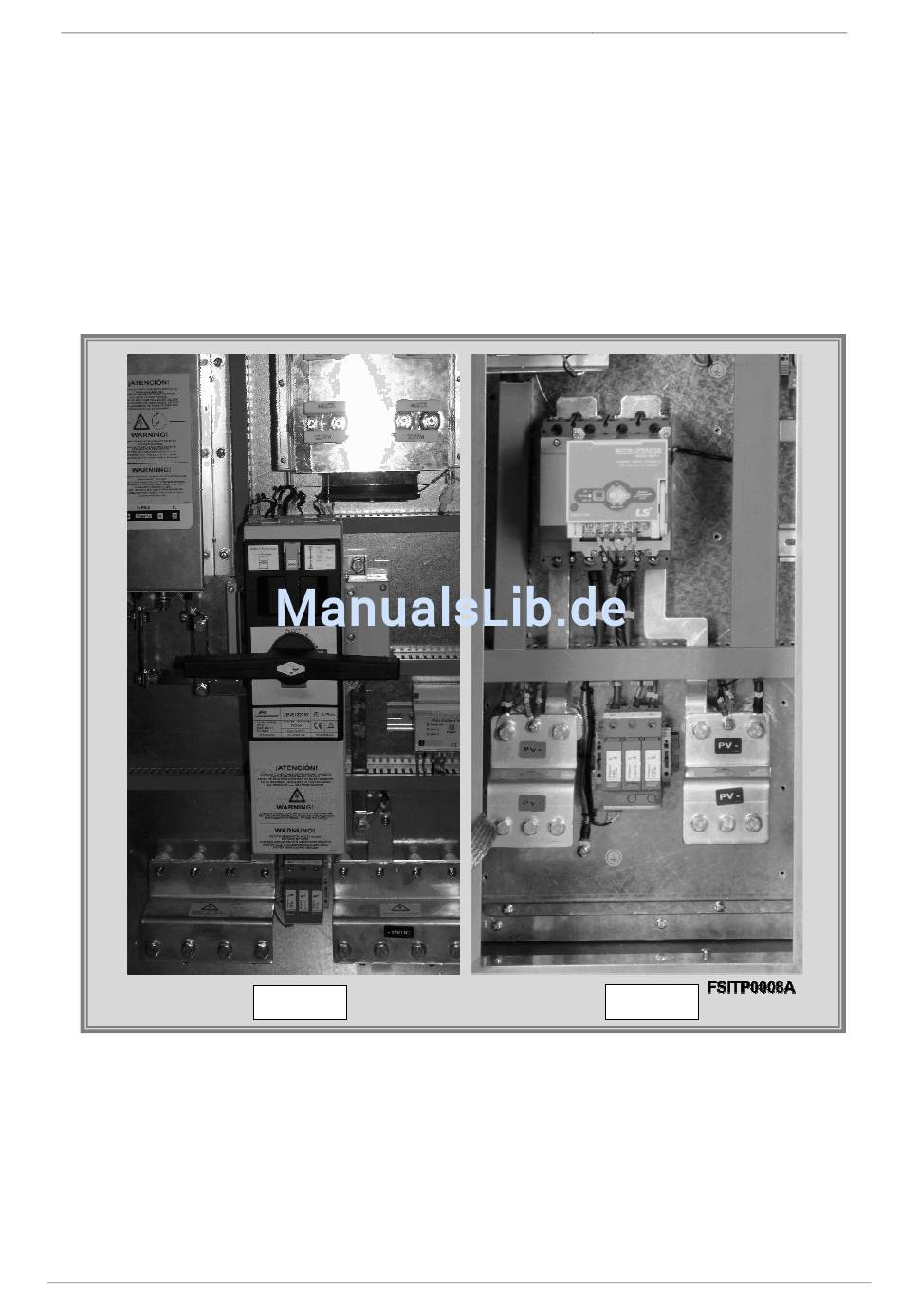

Abbildung 2.8 Ansicht der DC-Verbindung mit Trennschalter (A) und MCB (B)
18
WARTUNG DES WECHSELRICHTERS
