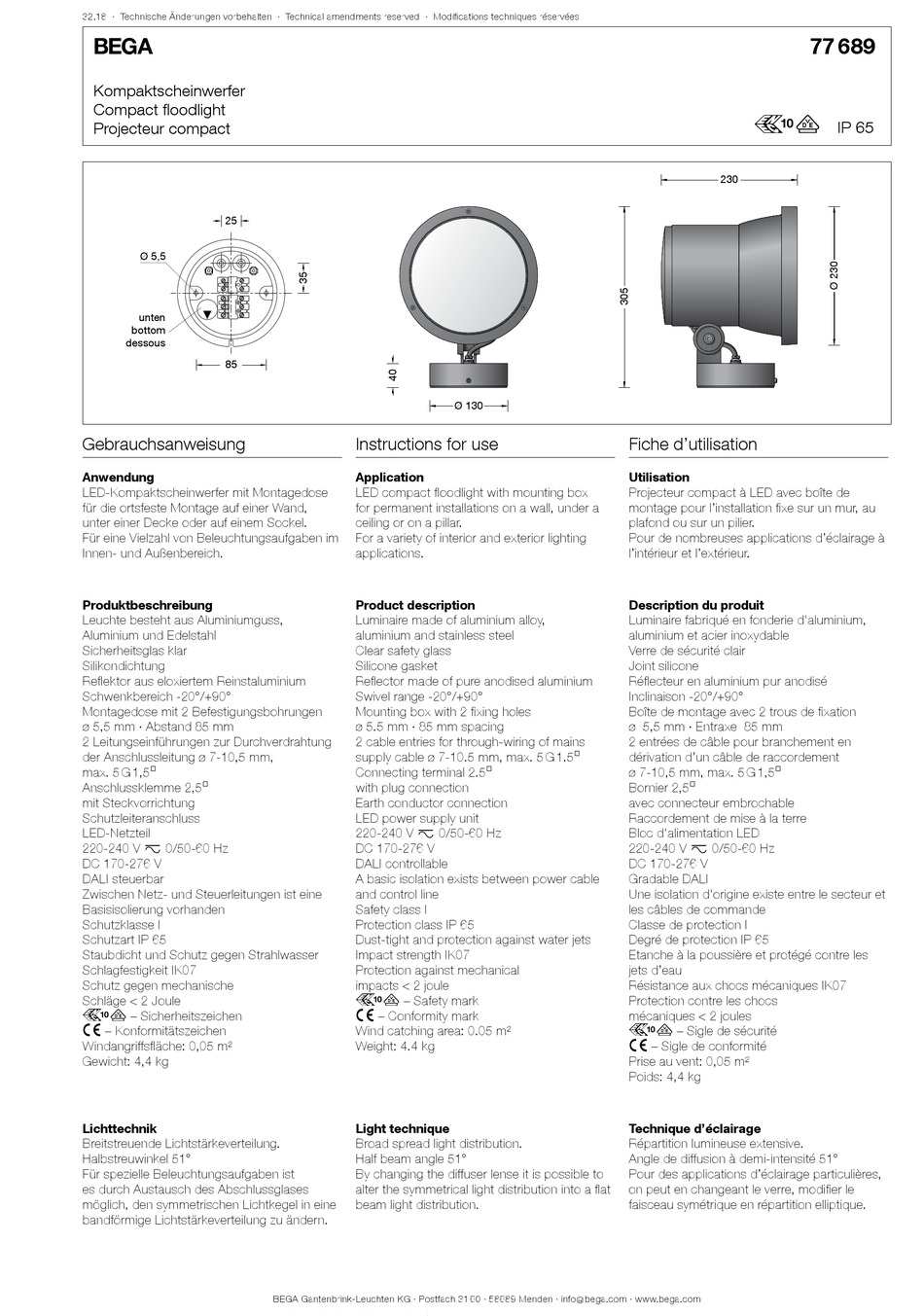

BEGA 77 689 Gebrauchsanweisung

32.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Kompaktscheinwerfer
Compact floodlight
Projecteur compact
25
Ø 5,5
unten
bottom
dessous
85
Gebrauchsanweisung
Anwendung
LED-Kompaktscheinwerfer mit Montagedose
für die ortsfeste Montage auf einer Wand,
unter einer Decke oder auf einem Sockel.
Für eine Vielzahl von Beleuchtungsaufgaben im
Innen- und Außenbereich.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Schwenkbereich -20°/+90°
Montagedose mit 2 Befestigungsbohrungen
ø 5,5 mm · Abstand 85 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-276 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,05 m²
Gewicht: 4,4 kg
Lichttechnik
Breitstreuende Lichtstärkeverteilung.
Halbstreuwinkel 51°
Für spezielle Beleuchtungsaufgaben ist
es durch Austausch des Abschlussglases
möglich, den symmetrischen Lichtkegel in eine
bandförmige Lichtstärkeverteilung zu ändern.
Instructions for use
Application
LED compact floodlight with mounting box
for permanent installations on a wall, under a
ceiling or on a pillar.
For a variety of interior and exterior lighting
applications.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Clear safety glass
Silicone gasket
Reflector made of pure anodised aluminium
Swivel range -20°/+90°
Mounting box with 2 fixing holes
ø 5.5 mm · 85 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal 2.5@
with plug connection
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-276 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r – Safety mark
c – Conformity mark
Wind catching area: 0.05 m²
Weight: 4.4 kg
Light technique
Broad spread light distribution.
Half beam angle 51°
By changing the diffuser lense it is possible to
alter the symmetrical light distribution into a flat
beam light distribution.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 130
Fiche d'utilisation
Utilisation
Projecteur compact à LED avec boîte de
montage pour l'installation fixe sur un mur, au
plafond ou sur un pilier.
Pour de nombreuses applications d'éclairage à
l'intérieur et l'extérieur.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Inclinaison -20°/+90°
Boîte de montage avec 2 trous de fixation
ø 5,5 mm · Entraxe 85 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier 2,5@
avec connecteur embrochable
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-276 V
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent: 0,05 m²
Poids: 4,4 kg
Technique d'éclairage
Répartition lumineuse extensive.
Angle de diffusion à demi-intensité 51°
Pour des applications d'éclairage particulières,
on peut en changeant le verre, modifier le
faisceau symétrique en répartition elliptique.
77 689
r
IP 65
230
