5.2 Anordnung der Geräte
Verwendung mit 9400
0

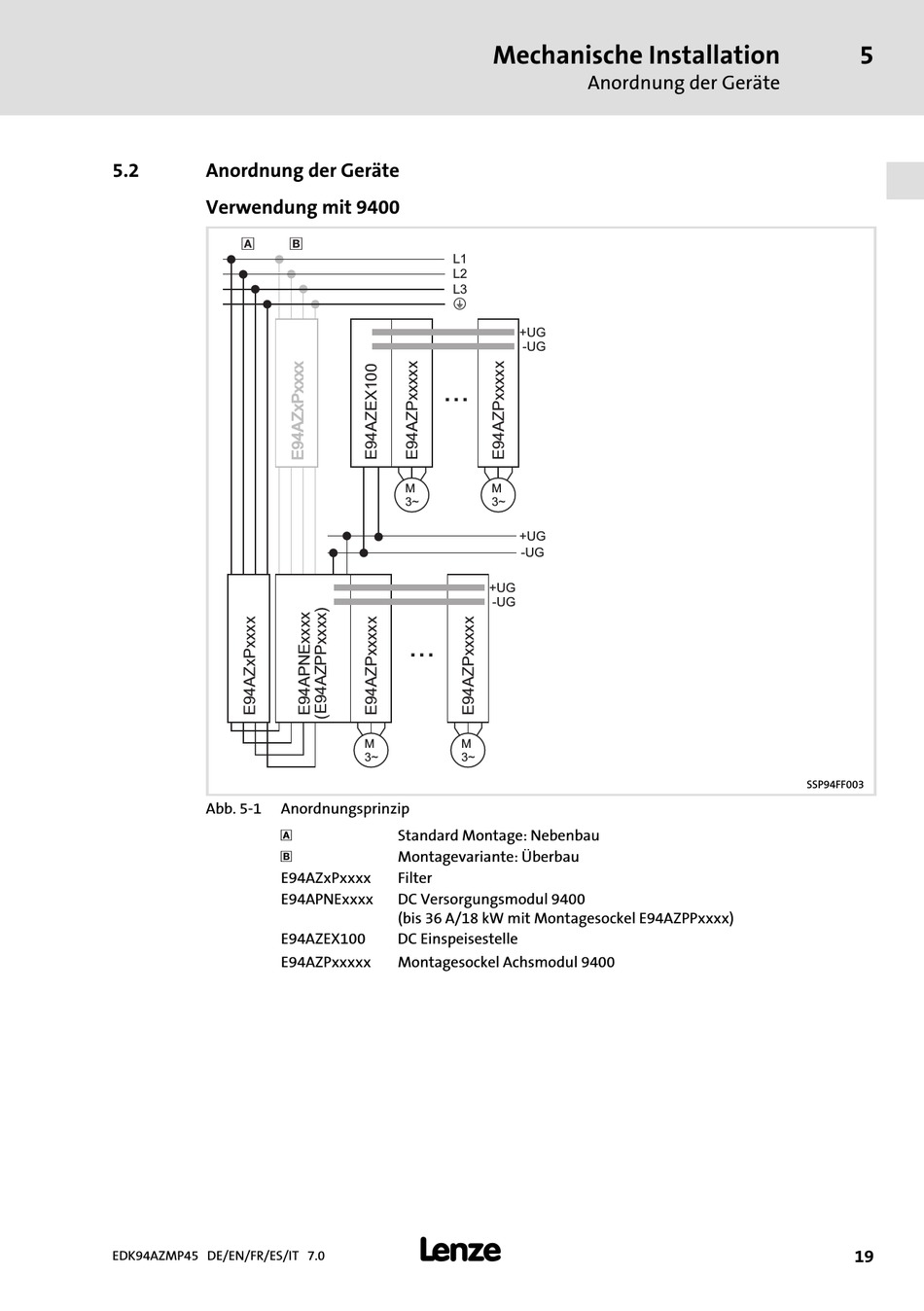

Abb. 5−1 Anordnungsprinzip
0
1
E94AZxPxxxx
E94APNExxxx
E94AZEX100
E94AZPxxxxx
EDK94AZMP45 DE/EN/FR/ES/IT 7.0
1
L1
L2
L3
+
...
M
3~
...
M M
3~ 3~
Standard Montage: Nebenbau
Montagevariante: Überbau
Filter
DC Versorgungsmodul 9400
(bis 36 A/18 kW mit Montagesockel E94AZPPxxxx)
DC Einspeisestelle
Montagesockel Achsmodul 9400
l
Mechanische Installation
Anordnung der Geräte
+UG
-UG
M
3~
+UG
-UG
+UG
-UG
5
SSP94FF003
19
