5 Installazione meccanica

Griglia di fissaggio

5.3 Griglia di fissaggio
Utilizzo con 9400
Raccomandiamo di preparare la piastra di montaggio riportando la griglia dei
fori di fissaggio M5 dell'apparecchiatura. In tal modo sarà più semplice fissare
i dispositivi. Le taglie 1, 2, ... n possono così essere installate una dietro l'altra.

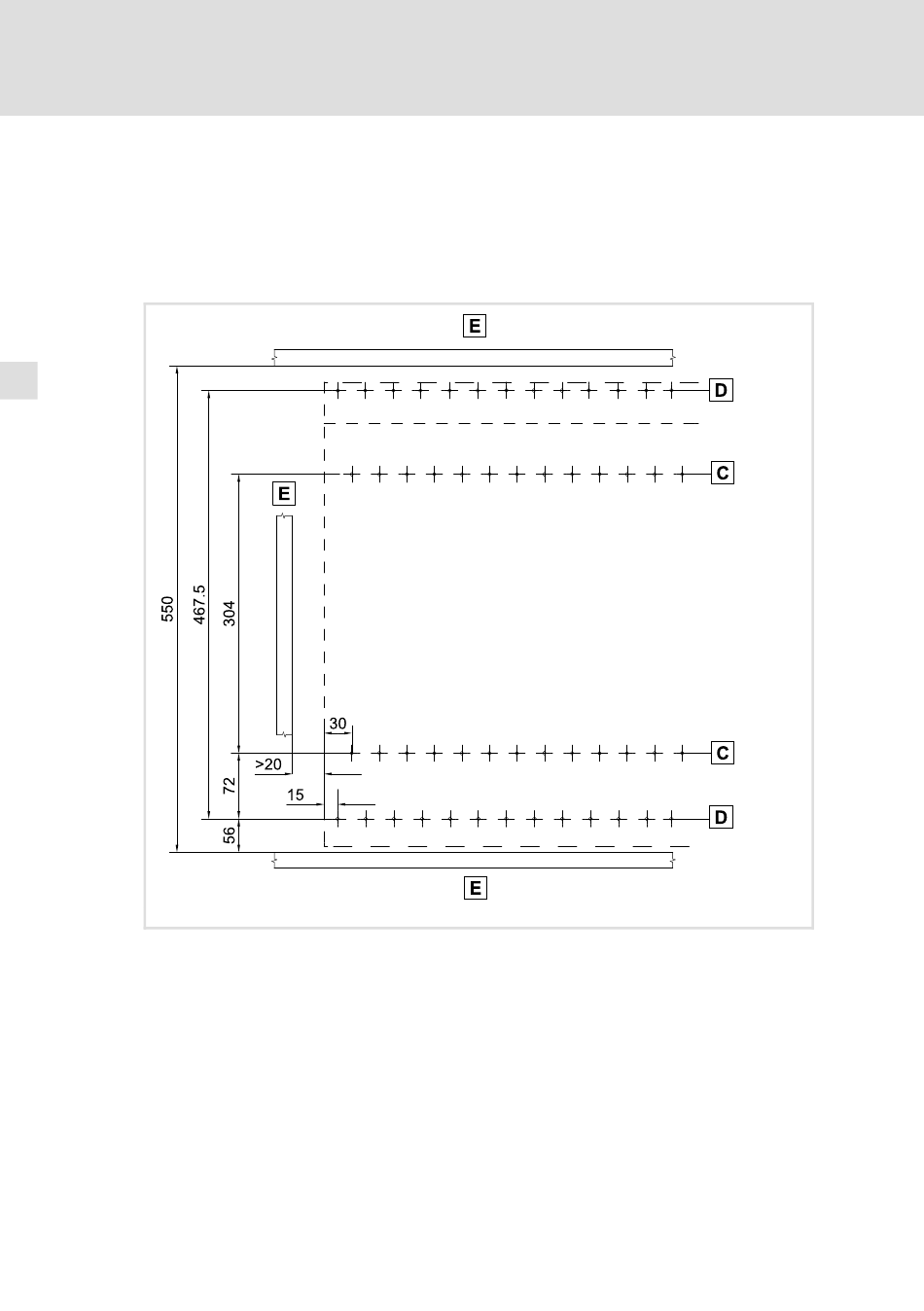

Fig.5−3 Dimensioni [mm]
2
3
4
Utilizzo con i700
In caso di utilizzo con la serie i700 non è possibile il fissaggio a griglia con fori.
I fori di fissaggio vanno posizionati come da disegno dimensionale sulla sinistra,
vicino al modulo alimentatore E70ACPS....
142
Griglia con fori per base di montaggio (taglie da 1 a 3)
Griglia con fori per altre taglie o filtri con montaggio a sotto (solo Single Drive)
Canalina per cavi
l
SSP94NF311
