Amazone Catros 7003-2TX Betriebsanleitung Seite 77

Anhängescheibenegge
Inhaltsverzeichnis

Werbung

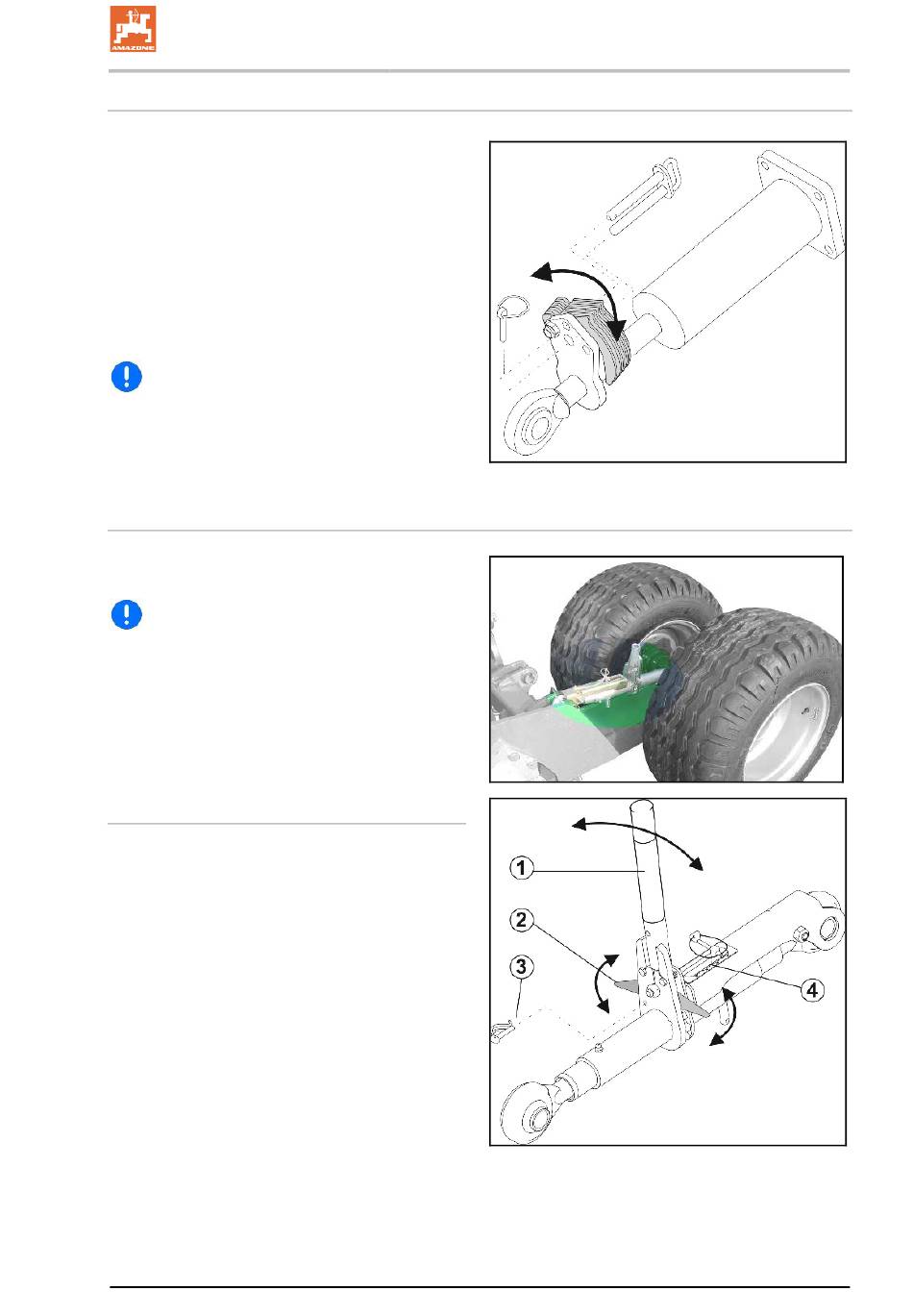

Mittelteil über den Deichselzylinder ausrichten
Distanzelemente am Deichselzylinder anbrin-
gen / entfernen.
1. Traktor-Steuergerät gelb betätigen.
Maschine komplett ausheben.
2. Traktor gegen unbeabsichtigtes Starten und
unbeabsichtigtes Verrollen sichern.
3. Bolzen ziehen.
4. So viele Distanzelemente an Deichselzylin-
der einschwenken wie nötig.
Beim Einschwenken der Distanzelemente
müssen die Aussparungen die Kolbenstan-
ge komplett umschließen.
5. Bolzen wieder montieren und mit Klappste-
cker sichern.
Ausleger über die Stützräder ausrichten
Durch die Einstellung der Spindellänge am Stütz-
rad werden die Ausleger horizontal ausgerichtet.
An beiden Stützrädern die gleiche Spindel-
länge einstellen.
Spindel über Ratsche einstellen
1. Klappstecker (3) entfernen.
2. Schwenkhebel (2) entsprechend der ge-
wünschten Drehrichtung einrasten.
3. Spindel über den Handhebel (1) verlängern
/ kürzen.
4. Einstellung mit Klappstecker (3) sichern.
5. Handhebel in Parkposition auf dem Rah-
men ablegen und mit Klappstecker sichern.
Die Skala (4) dient zur Orientierung bei der Ein-
stellung
Catros-2TX BAG0159.4 08.18
Einstellungen
77
