Kollektor Infinity 3
2
4.6
7.

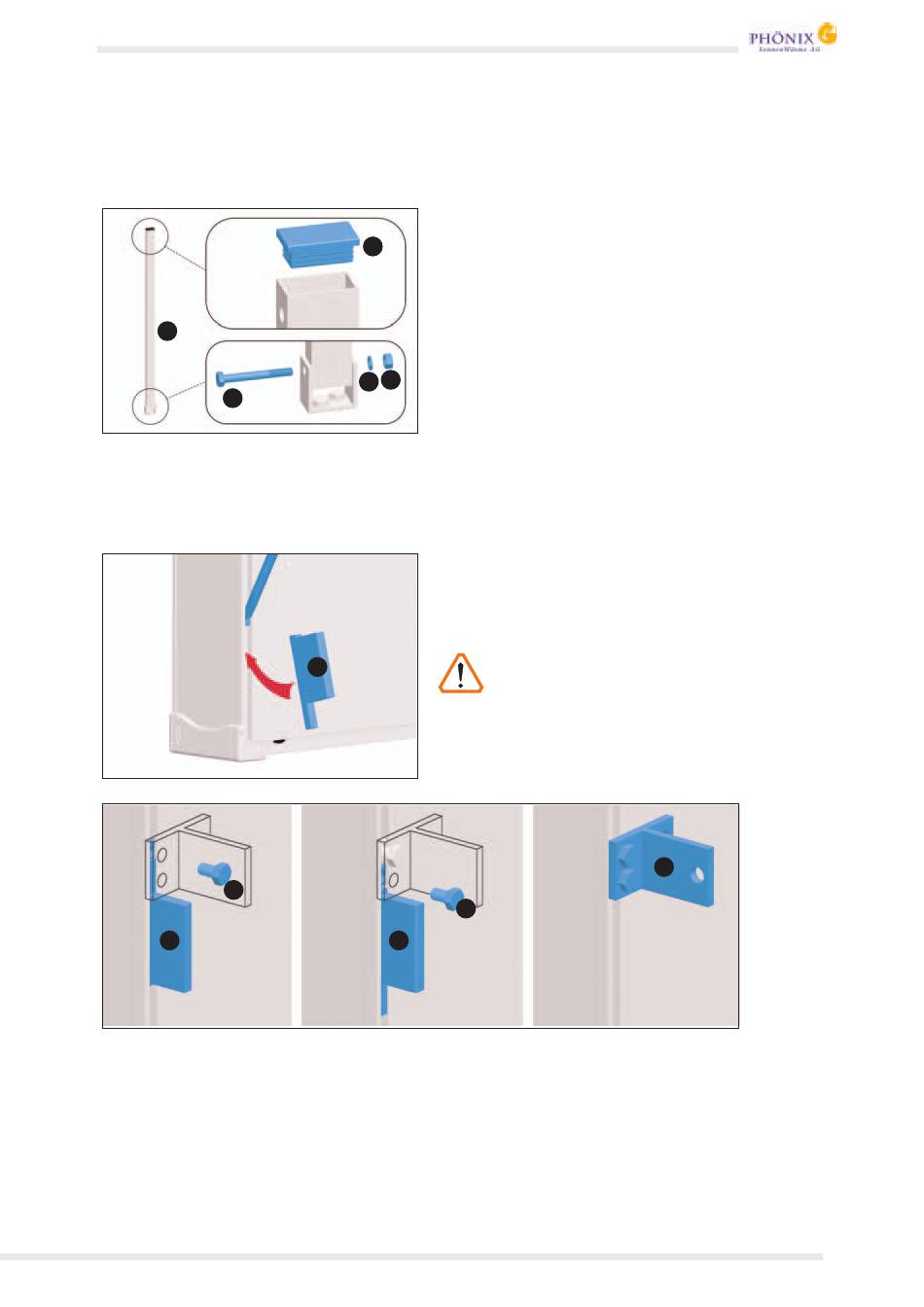

Vorbereiten der Kollektoren
5.2
5.4
2. Vier T-Stücke (5. 1 / 6. 1 ) je Kollektor mit Sechskantschrauben M8 (5.2/ 6.2) an den Vierkantmut-
tern in der Nut auf der Kollektorrückseite vormontieren. Dazu die erste Vierkantmutter mit Hilfe
der langen Seite der Montagehilfe ausrichten. Das T-Stück ansetzen und eine Sechskantschrau-
be einschrauben. Durch drehen der Montagehilfe die zweite Vierkantmutter ausrichten und eine
weitere Sechskantschraube einschrauben.
4. Trägerrohr (2) mit Sechskantschraube
(3.6/ 4.6), Federring (3.7/ 4.8) und Sechs-
4.5
kantmutter (3.8/ 4.9) an den hinteren
U-Stücken (3. 1 / 4. 1 ) befestigen. Abdeckkap-
pe (3.5/ 4.5) auf Trägerrohr aufsetzen.
Schraube so fest anziehen, dass die Träger-
rohre senkrecht aufgestellt werden können.
4.8 4.7
1. Vierkantmuttern in der Nut auf der Kollek-
torrückseite mit einem Schraubenzieher aus-
richten und mittels der Montagehilfe (5.4)
fixieren.
5.4
5.2
5.4
Durch die Montagehilfe kann die
Vierkantmutter zur weiteren Montage
der T-Stücke bei aufgerichtetem Kol-
lektor (1) leicht positioniert werden.
5.1
Infinity-9
