6.
Montage der Bodenbefestigung
C
A
B
E
G
H
F
4.1
Infinity-8

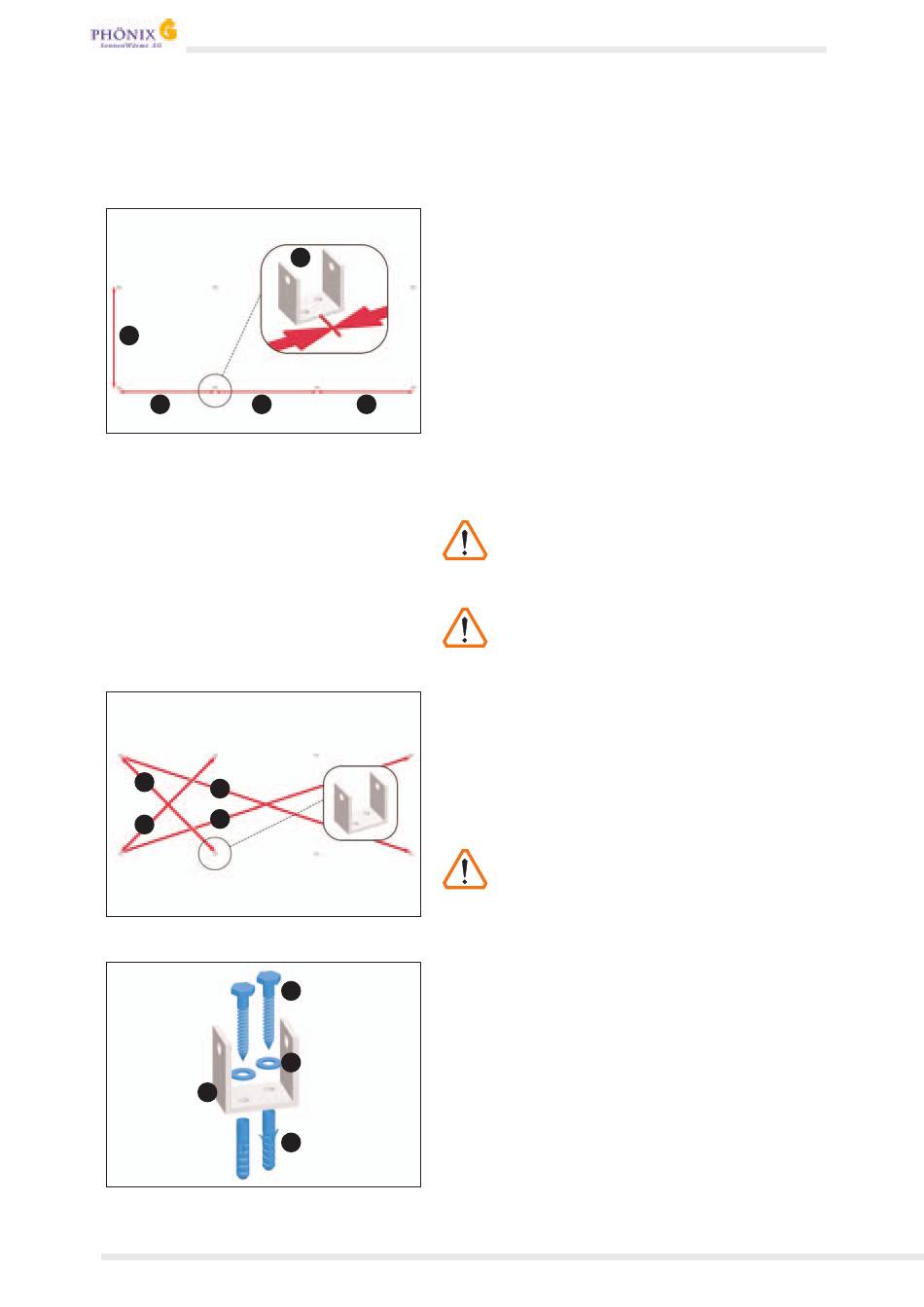

1. Abmaße des gesamten Kollektorfeldes
ermitteln und Positionen der U-Stücke (3. 1 /
4. 1 ) markieren. Für die Abstände der
4.1
U-Stücke des ersten und des letzten Kollek-
tors einer Kollektorreihe gilt immer das Maß
A, für Kollektoren in der Mitte das Maß B.
Bei senkrechter Kollektoraufstellung:
A=1095 mm
Bei waagerechter Kollektoraufstellung:
A
A=1815 mm
Zwischen zwei Kollektoren befindet sich nur
zwei U-Stücke und ein Trägerrohr, welche
beide Kollektoren tragen.
2. Vor dem Bohren der Löcher im Untergrund
für die U Stücke (3. 1 / 4. 1 ) Abstände anhand
der Diagonalen kontrollieren. Die Diagonalen
E und F sowie G und H müssen jeweils
gleich lang sein. Anschließend mit Steinboh-
rer ø10 mm an den markierten Stellen boh-
ren.
3. Dübel (3.4/ 4.4) einsetzen und U-Stücke
(3. 1 / 4. 1 ) mit Unterlegscheiben (3.3/ 4.3) und
4.2
Holzschrauben (3.2/ 4.2) befestigen.
Falls U-Schienen verwendet werden, diese
ebenfalls mit Unterlegscheiben (3.3/ 4.3) und
Holzschrauben (3.2/ 4.2) befestigen.
4.3
4.4
Kollektor Infinity 3
B = 1165 mm
C = 1140 mm
B = 1885 mm
C = 700 mm
Die Maße beziehen sich auf die
Mitte der U-Stücke.
Falls nur ein Kollektor aufgestellt
wird, beträgt das Maß A: 1025 mm
(senkrecht) oder 1745 mm (waage-
recht).
Wenn auf einem Flachdach wegen
Dachdichtheit nicht gebohrt werden
darf, müssen z.B. Betonplatten als
Fundament verwendet werden.
